工业园建筑施工组织设计VIP免费

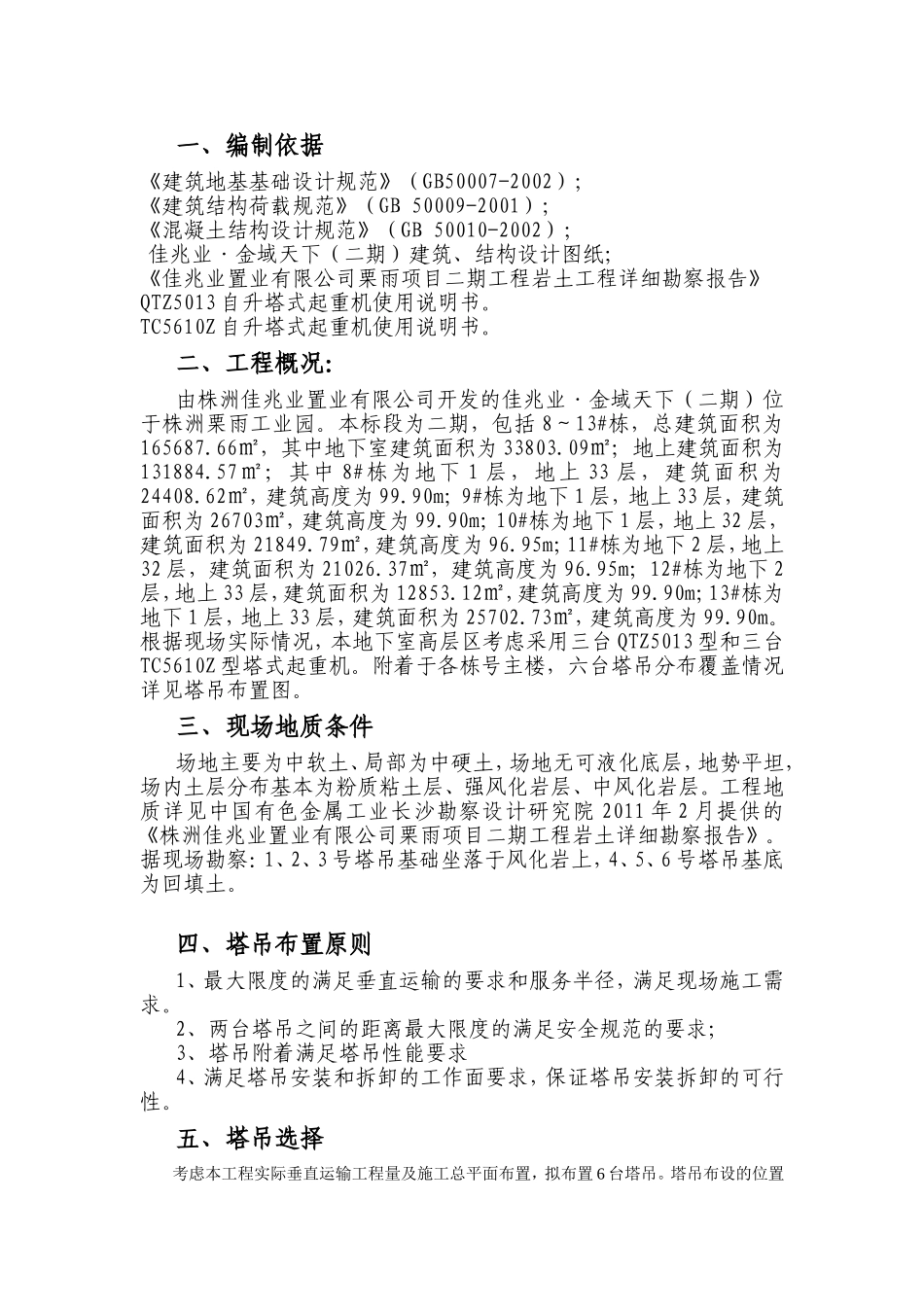

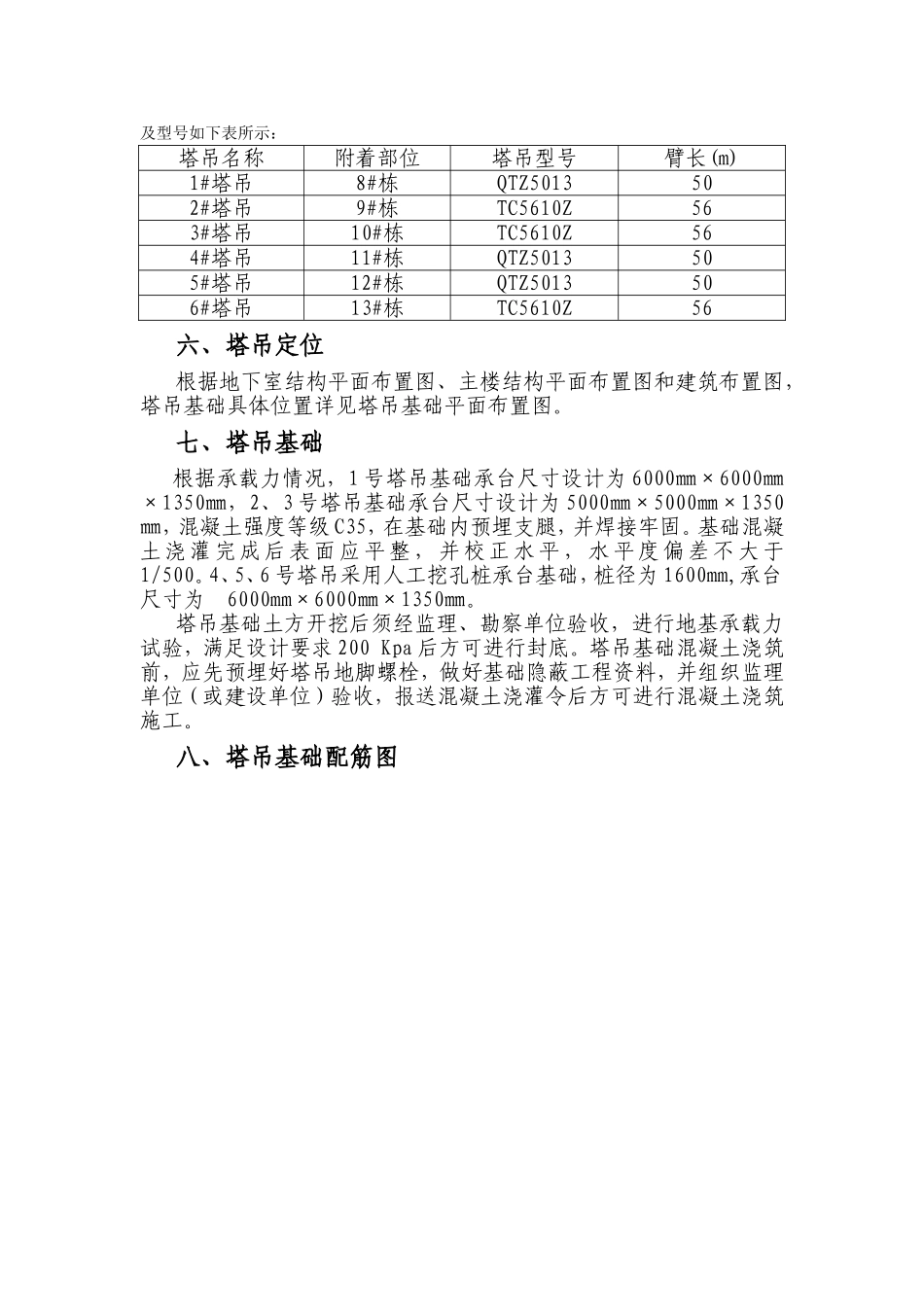

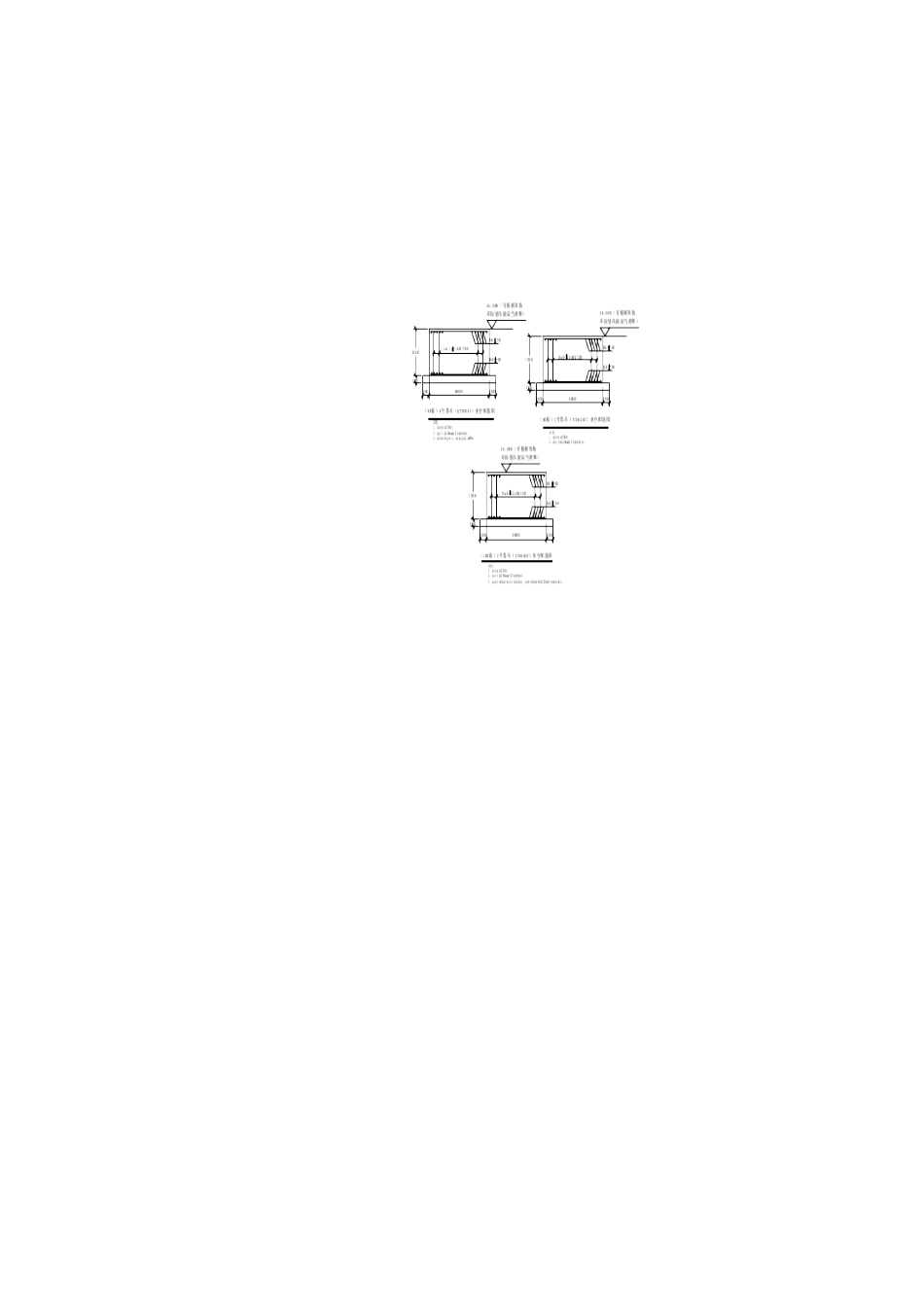

一、编制依据《建筑地基基础设计规范》（GB50007-2002）；《建筑结构荷载规范》（GB50009-2001）；《混凝土结构设计规范》（GB50010-2002）；佳兆业·金域天下（二期）建筑、结构设计图纸；《佳兆业置业有限公司栗雨项目二期工程岩土工程详细勘察报告》QTZ5013自升塔式起重机使用说明书。TC5610Z自升塔式起重机使用说明书。二、工程概况：由株洲佳兆业置业有限公司开发的佳兆业·金域天下（二期）位于株洲栗雨工业园。本标段为二期，包括8～13#栋，总建筑面积为165687.66㎡，其中地下室建筑面积为33803.09㎡；地上建筑面积为131884.57㎡；其中8#栋为地下1层，地上33层，建筑面积为24408.62㎡，建筑高度为99.90m；9#栋为地下1层，地上33层，建筑面积为26703㎡，建筑高度为99.90m；10#栋为地下1层，地上32层，建筑面积为21849.79㎡，建筑高度为96.95m；11#栋为地下2层，地上32层，建筑面积为21026.37㎡，建筑高度为96.95m；12#栋为地下2层，地上33层，建筑面积为12853.12㎡，建筑高度为99.90m；13#栋为地下1层，地上33层，建筑面积为25702.73㎡，建筑高度为99.90m。根据现场实际情况，本地下室高层区考虑采用三台QTZ5013型和三台TC5610Z型塔式起重机。附着于各栋号主楼，六台塔吊分布覆盖情况详见塔吊布置图。三、现场地质条件场地主要为中软土、局部为中硬土，场地无可液化底层，地势平坦，场内土层分布基本为粉质粘土层、强风化岩层、中风化岩层。工程地质详见中国有色金属工业长沙勘察设计研究院2011年2月提供的《株洲佳兆业置业有限公司栗雨项目二期工程岩土详细勘察报告》。据现场勘察：1、2、3号塔吊基础坐落于风化岩上，4、5、6号塔吊基底为回填土。四、塔吊布置原则1、最大限度的满足垂直运输的要求和服务半径，满足现场施工需求。2、两台塔吊之间的距离最大限度的满足安全规范的要求；3、塔吊附着满足塔吊性能要求4、满足塔吊安装和拆卸的工作面要求，保证塔吊安装拆卸的可行性。五、塔吊选择考虑本工程实际垂直运输工程量及施工总平面布置，拟布置6台塔吊。塔吊布设的位置及型号如下表所示：塔吊名称附着部位塔吊型号臂长(m)1#塔吊8#栋QTZ5013502#塔吊9#栋TC5610Z563#塔吊10#栋TC5610Z564#塔吊11#栋QTZ5013505#塔吊12#栋QTZ5013506#塔吊13#栋TC5610Z56六、塔吊定位根据地下室结构平面布置图、主楼结构平面布置图和建筑布置图，塔吊基础具体位置详见塔吊基础平面布置图。七、塔吊基础根据承载力情况，1号塔吊基础承台尺寸设计为6000㎜×6000㎜×1350㎜，2、3号塔吊基础承台尺寸设计为5000㎜×5000㎜×1350㎜，混凝土强度等级C35，在基础内预埋支腿，并焊接牢固。基础混凝土浇灌完成后表面应平整，并校正水平，水平度偏差不大于1/500。4、5、6号塔吊采用人工挖孔桩承台基础，桩径为1600mm,承台尺寸为6000mm×6000㎜×1350㎜。塔吊基础土方开挖后须经监理、勘察单位验收，进行地基承载力试验，满足设计要求200Kpa后方可进行封底。塔吊基础混凝土浇筑前，应先预埋好塔吊地脚螺栓，做好基础隐蔽工程资料，并组织监理单位（或建设单位）验收，报送混凝土浇灌令后方可进行混凝土浇筑施工。八、塔吊基础配筋图九、结构验算QTZ5013型塔吊参数：塔吊自重70t，最大起重：6t，最小起重1.3t，起升高度119m，塔身宽度1.6m，臂长50m，塔吊基础尺寸：5000mm*5000mm*1350mm（6000mm*6000mm*1350mm），混凝土等级为C35。塔吊倾覆力矩M=1406.3KN.m，塔吊水平荷载Fh=53.9KN。TC5610Z型塔吊参数：塔吊自重70t，最大起重：6t，最小起重1.0t，起升高度119m，塔身宽度1.6m，臂长56m，塔吊基础尺寸：5000mm*5000mm*1350mm（6000mm*6000mm*1350mm），混凝土等级为C35。塔吊倾覆力矩M=1406.3KN.m，塔吊水平荷载Fh=53.9KN。1塔吊基础承载力计算：依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。计算简图:当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：当考虑偏心距较大时的基础设计值计算公式：式中F──塔吊作用于基础的竖向力，它包括塔吊自重和最大起重荷载,F=1.2×(700+60)=912kN；G──基础自重与基础上面的土的自重G2、3=1.2×(25.0×Lc×Lc×Hc)=906....
