冷库课程设计小型氨系统制冷工艺设计

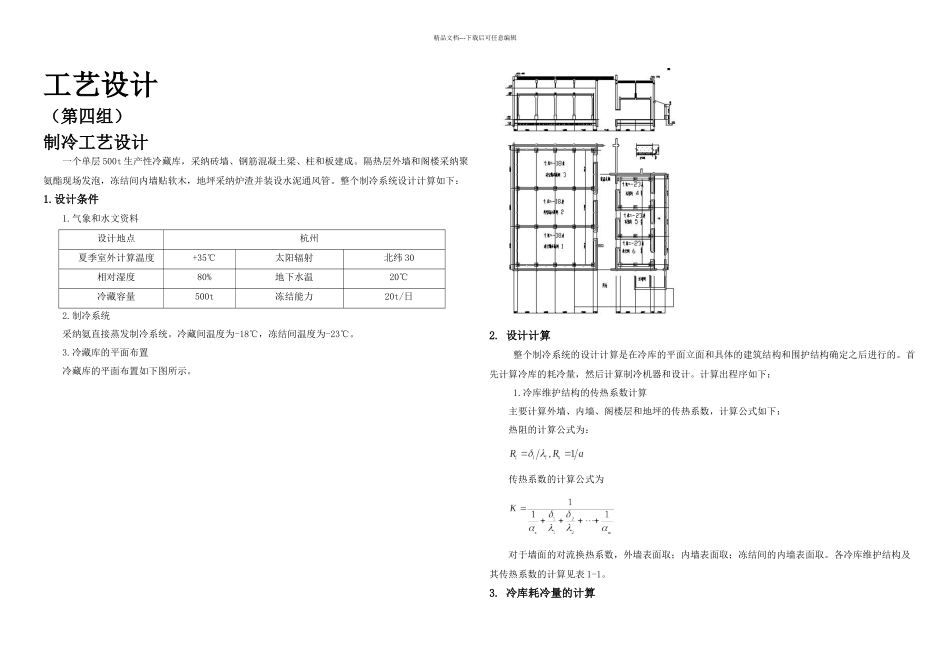

精品文档---下载后可任意编辑工艺设计（第四组）制冷工艺设计一个单层 500t 生产性冷藏库，采纳砖墙、钢筋混凝土梁、柱和板建成。隔热层外墙和阁楼采纳聚氨酯现场发泡，冻结间内墙贴软木，地坪采纳炉渣并装设水泥通风管。整个制冷系统设计计算如下：1.设计条件1.气象和水文资料设计地点杭州夏季室外计算温度+35℃太阳辐射北纬 30相对湿度80%地下水温20℃冷藏容量500t冻结能力20t/日2.制冷系统采纳氨直接蒸发制冷系统。冷藏间温度为-18℃，冻结间温度为-23℃。3.冷藏库的平面布置冷藏库的平面布置如下图所示。2. 设计计算整个制冷系统的设计计算是在冷库的平面立面和具体的建筑结构和围护结构确定之后进行的。首先计算冷库的耗冷量，然后计算制冷机器和设计。计算出程序如下：1.冷库维护结构的传热系数计算主要计算外墙、内墙、阁楼层和地坪的传热系数，计算公式如下：热阻的计算公式为：传热系数的计算公式为对于墙面的对流换热系数，外墙表面取；内墙表面取；冻结间的内墙表面取。各冷库维护结构及其传热系数的计算见表 1-1。3. 冷库耗冷量的计算精品文档---下载后可任意编辑（1）冷库围护结构传热引起耗冷量按计算围护结构传热面积原则计算各库房围护结构的传热面积，然后计算耗冷量。 1）冷库围护结构的传热面积。冷库围护结构的传热面积计算见表 1-2.表 1-1 冷库围护结构及其传热系数的计算外 墙序号结构层次δ/mλ/[kal/(m·h·℃)]R=δ/λ[(m2·h·℃)/kal]1外墙外表面空气热阻1/αw25.000 0.040 220mm 厚水泥砂浆抹面0.020 0.800 0.025 3370mm 厚预制混凝土砖墙0.370 0.700 0.529 420mm 厚水泥砂浆抹面0.020 0.800 0.025 5冷底子油一道7130mm 厚聚氨酯隔热层0.130 0.031 4.194 8混合砂浆砖砌墙0.120 0.700 0.171 90.020 0.800 0.025 10外墙内表面空气热阻1/αn7.000 0.143 总热阻 R05.151 传热系数 K0.194 冻结间内墙序号结构层次δ/mλ/[kal/(m·h·℃)]R=δ/λ[(m2·h·℃)/kal]1内墙外表面空气热阻1/αw25.000 0.040 220mm 厚水泥砂浆抹面0.020 0.800 0.025 3120mm 混合砂浆砖砌墙0.120 0.700 0.171 420mm 厚水泥砂浆抹面0.020 0.800 0.025 5冷底子油一道7130mm 聚氨酯隔热层0.130 0.031 3.871 90.020 0.800 0.025 10内墙内表面空气热阻1/αn7.000 0.143 总热阻 R04.300 传热系数 K0.233 屋顶阁楼层序号结构层次δ/mλ/[kal/(m·h·℃)]R=δ/λ[(m2·h·℃)/kal]1...
