列车牵引计算课程设计

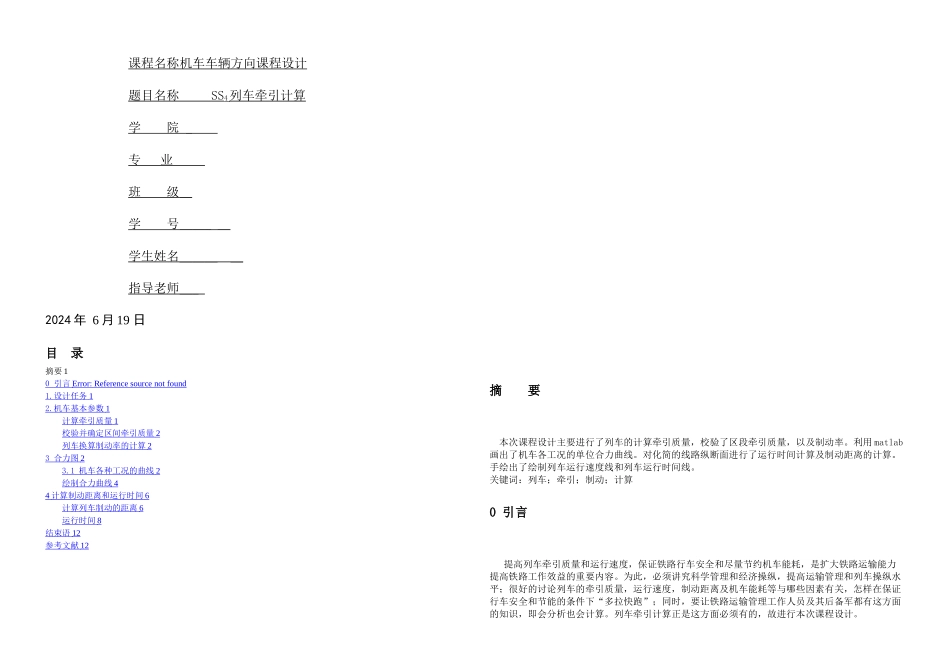

列车牵引计算课程设计_第1页
1/13
列车牵引计算课程设计_第2页
2/13
列车牵引计算课程设计_第3页
3/13
课程名称机车车辆方向课程设计题目名称 SS 4 列车牵引计算学 院 _ 专 业 班 级 __ 学 号 _____ __ 学生姓名 ______ __ 指导老师 ___ 2024 年 6 月 19 日目 录摘要 10 引言 Error: Reference source not found 1. 设计任务 1 2. 机车基本参数 1 计算牵引质量 1 校验并确定区间牵引质量 2 列车换算制动率的计算 2 3 合力图 2 3.1 机车各种工况的曲线 2 绘制合力曲线 4 4 计算制动距离和运行时间 6 计算列车制动的距离 6 运行时间 8 结束语 12 参考文献 12 摘 要本次课程设计主要进行了列车的计算牵引质量,校验了区段牵引质量,以及制动率。利用 matlab画出了机车各工况的单位合力曲线。对化简的线路纵断面进行了运行时间计算及制动距离的计算。手绘出了绘制列车运行速度线和列车运行时间线。关键词:列车;牵引;制动;计算0 引言提高列车牵引质量和运行速度,保证铁路行车安全和尽量节约机车能耗,是扩大铁路运输能力提高铁路工作效益的重要内容。为此,必须讲究科学管理和经济操纵,提高运输管理和列车操纵水平;很好的讨论列车的牵引质量,运行速度,制动距离及机车能耗等与哪些因素有关,怎样在保证行车安全和节能的条件下“多拉快跑”;同时,要让铁路运输管理工作人员及其后备军都有这方面的知识,即会分析也会计算。列车牵引计算正是这方面必须有的,故进行本次课程设计。精品文档---下载后可任意编辑SS4型电力机车牵引 70 辆货车,均为滚动轴承(牵引质量 5000t),其中标记载重 50t,装有 GK 型制动机的重车 48 辆,空车 5 辆;标记载重 25t,装有 120 型制动机的重车 12 辆;标记载重 25t,装有 120 型制动机空车 5 辆。车辆按高磷闸瓦计算,列车管受空气压力为 500KPa。制动初速度为104Km/h。SS4型电力机车电功率 6400KW,轴式为 2×(Bo—Bo),轴重 23t。机车单位阻力ω'0=2.25+0.0190v+0.000320v2(N/KN)(1)计算牵引质量,校验并确定区段牵引质量;计算列车换算制动率等。(2)绘制合力表,绘制合力曲线。(3)化简线路纵断面的运行时间及制动距离等。(4)绘制列车运行速度线和列车运行时间线。(5)便知点算程序计算,并计算及绘图,编程语言不限。额度工作电压 单相沟通 50Hz 25kV;传动方式 交—直流电传动;轴 式 2×(Bo—Bo);机 车 重 量 2×92 t;轴 重 23t;持 续 功 率 2×3200kW;最高运行速度 100...
