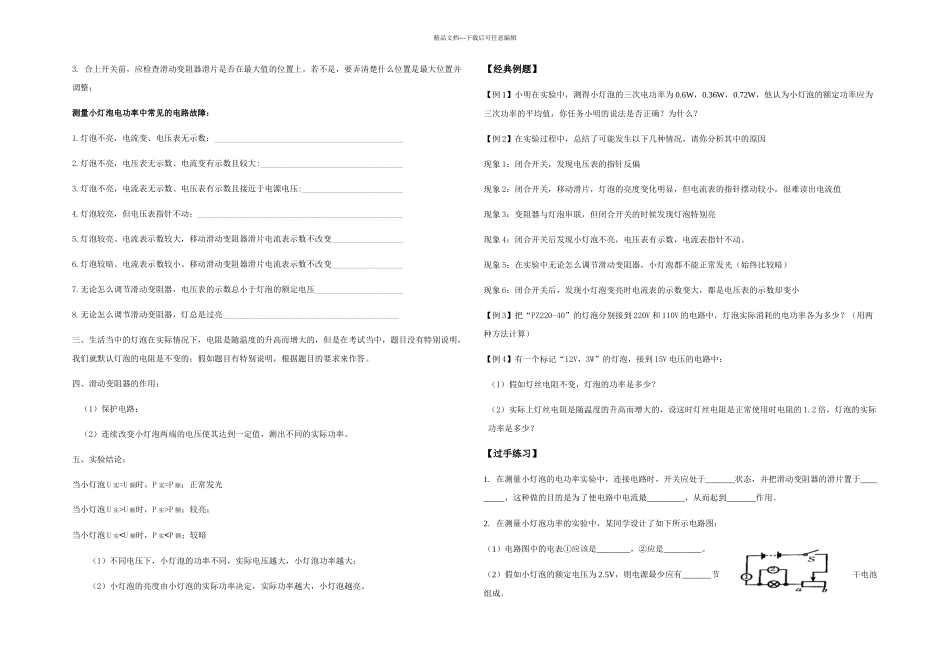

精品文档---下载后可任意编辑目标提高班 名师培优精讲【教学目标】1.会测量小灯泡的额定功率,实际功率2.进一步练习使用电压表、电流表、滑动变阻器3.经历测量小灯泡电功率的过程,培育制定计划与设计实验的能力。【教学重点】1.制订计划与设计实验,测量小灯泡的电功率【教学难点】1.制订计划与设计实验【进门得分】1.纯电阻电路 W=________=________=________;2.非纯电阻电路 W=_______;3.非纯电阻电路产生的内能 Q=________。【教学内容】一、复习伏安法测电阻实验目的:伏安法测量电阻器的电阻值实验原理:I=U/R实验器材:电池、开关、电阻器、电流表、电压表、滑动变阻器、导线实验步骤:1、根据测量原理,设计电路图,连接电路;2、闭合开关,调节滑动变阻器,使电流为某一适当值,从电压表和电流表上分别读出 U、I 的值,做三次实验,得出三组数据。3、将实验数据填在表格中,算出电阻的平均值。滑动变阻器的作用:(1)保护电路;(2)改变电路中的电流和电压,便于多次测量求平均值减小误差二、测量小灯泡的电功率方法:测量电功率的两种方法 ① 利用公式 P=W/t,测出电路消耗的电功和时间 ② 利用公式 P=UI,测出电路中的电流和电压实验目的:测量小灯泡的电功率,探究实际功率和额定功率的关系实验原理:P=UI实验器材:电池、开关、小灯泡(2.5V,8 欧)、电流表(0~0.6A)、电压表(0~3V)、滑动变阻器、导线一、实验步骤:1.断开开关,按电路图连接电路,把滑动变阻器的滑片调到阻值最大处2.闭合开关,通过滑动变阻器把电压调到小灯泡正常工作电压值,记录 U、I 值,观察灯泡亮度3.使小灯泡两端的电压约为额定电压的 1.2 倍观察灯泡的亮度,记录数据4.使小灯泡两端电压低于额定电压,观察灯泡亮度并记录数据二、注意事项:1. 连接电路过程中开关应始终处于断开状态;2. 根据小灯泡的额定电压值,估量电路中电流、电压的最大值,选择合适的量程,并注意正负接线柱的连接及滑动变阻器正确接法;灯泡的电功率精品文档---下载后可任意编辑3. 合上开关前,应检查滑动变阻器滑片是否在最大值的位置上,若不是,要弄清楚什么位置是最大位置并调整;测量小灯泡电功率中常见的电路故障:1.灯泡不亮,电流变、电压表无示数:_____________________________________________2.灯泡不亮,电压表无示数、电流变有示数且较大:__________________________________3.灯泡不亮,电流表无示数、电压表有示数且接近于电源电压:____...
