基于龙芯GSC的多串口联网服务器开发板

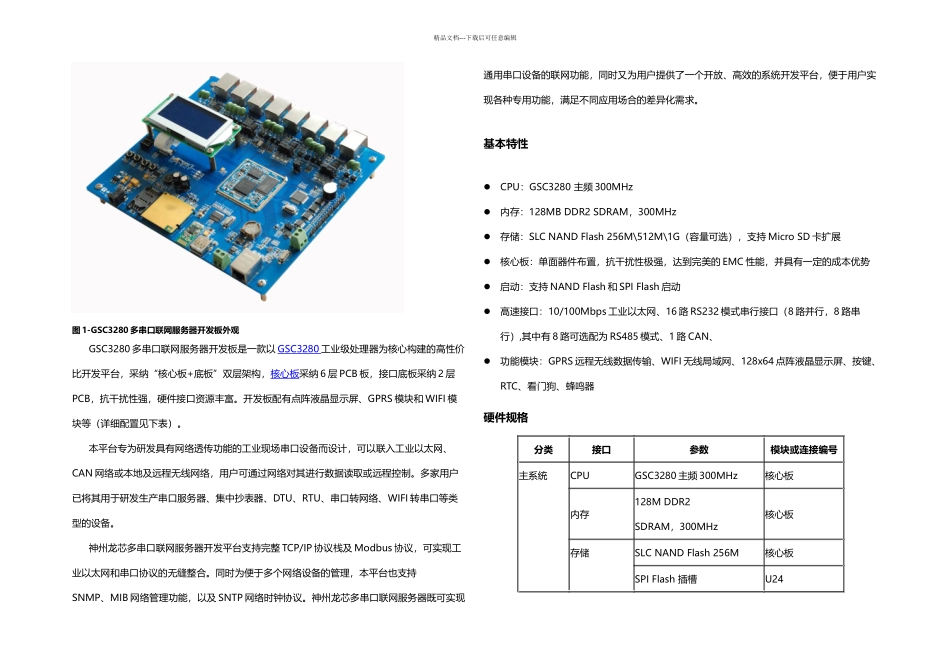

精品文档---下载后可任意编辑图 1-GSC3280 多串口联网服务器开发板外观GSC3280 多串口联网服务器开发板是一款以 GSC3280 工业级处理器为核心构建的高性价比开发平台，采纳“核心板+底板”双层架构，核心板采纳 6 层 PCB 板，接口底板采纳 2 层PCB，抗干扰性强，硬件接口资源丰富。开发板配有点阵液晶显示屏、GPRS 模块和 WIFI 模块等（详细配置见下表）。本平台专为研发具有网络透传功能的工业现场串口设备而设计，可以联入工业以太网、CAN 网络或本地及远程无线网络，用户可通过网络对其进行数据读取或远程控制。多家用户已将其用于研发生产串口服务器、集中抄表器、DTU、RTU、串口转网络、WIFI 转串口等类型的设备。神州龙芯多串口联网服务器开发平台支持完整 TCP/IP 协议栈及 Modbus 协议，可实现工业以太网和串口协议的无缝整合。同时为便于多个网络设备的管理，本平台也支持SNMP、MIB 网络管理功能，以及 SNTP 网络时钟协议。神州龙芯多串口联网服务器既可实现通用串口设备的联网功能，同时又为用户提供了一个开放、高效的系统开发平台，便于用户实现各种专用功能，满足不同应用场合的差异化需求。基本特性CPU：GSC3280 主频 300MHz内存：128MB DDR2 SDRAM，300MHz存储：SLC NAND Flash 256M\512M\1G（容量可选），支持 Micro SD 卡扩展 核心板：单面器件布置，抗干扰性极强，达到完美的 EMC 性能，并具有一定的成本优势启动：支持 NAND Flash 和 SPI Flash 启动高速接口：10/100Mbps 工业以太网、16 路 RS232 模式串行接口（8 路并行，8 路串行）,其中有 8 路可选配为 RS485 模式、1 路 CAN、功能模块：GPRS 远程无线数据传输、WIFI 无线局域网、128x64 点阵液晶显示屏、按键、RTC、看门狗、蜂鸣器硬件规格分类接口参数模块或连接编号主系统CPUGSC3280 主频 300MHz核心板内存128M DDR2 SDRAM，300MHz核心板存储SLC NAND Flash 256M核心板SPI Flash 插槽U24精品文档---下载后可任意编辑TF 卡槽J47显示接口点阵液晶显示屏128x64 点阵液晶显示屏J60通信接口串口8 个 RS232/RS485 串口，Uart0~Uart7J14~J17、J30~J33（均支持 RJ45或两芯端子连接）8 个 RS232，串口Uart8~Uart15J34~J41（插针连接）网口1 路 10/100M 自适应以太网口J1USB J42WiFi支持 WiFi 模块USB_WiFiGPRS支持 GPRS 联网J45SIM 卡槽J44CAN1 路 CANJ49输入输出接口按键4 ...
