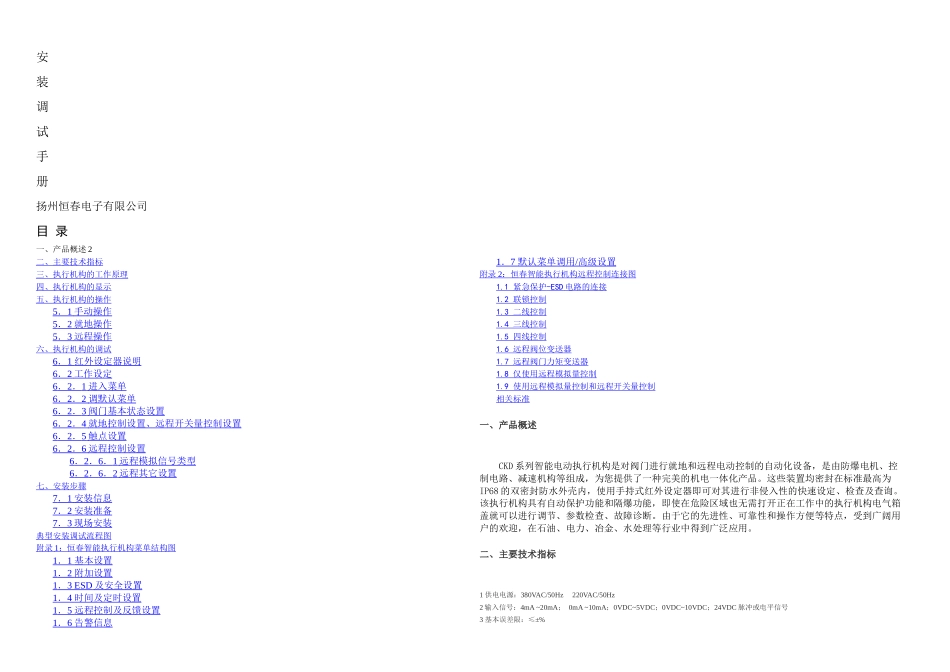

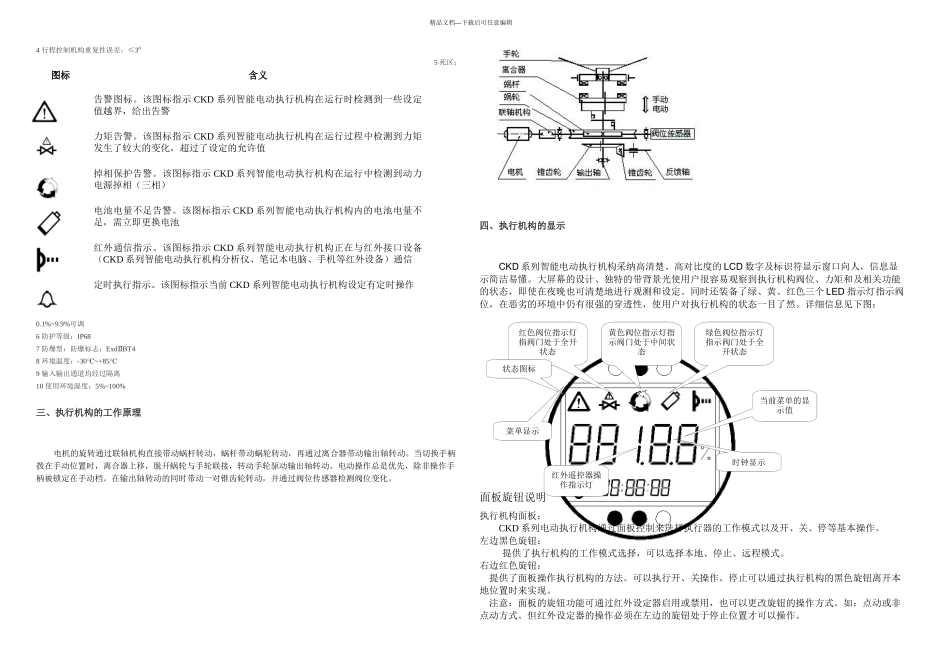

安装调试手册扬州恒春电子有限公司目 录一、产品概述 2二、主要技术指标 三、执行机构的工作原理 四、执行机构的显示 五、执行机构的操作 5 ． 1 手动操作 5 ． 2 就地操作 5 ． 3 远程操作 六、执行机构的调试 6 ． 1 红外设定器说明 6 ． 2 工作设定 6 ． 2 ． 1 进入菜单 6 ． 2 ． 2 调默认菜单 6 ． 2 ． 3 阀门基本状态设置 6 ． 2 ． 4 就地控制设置、远程开关量控制设置 6 ． 2 ． 5 触点设置 6 ． 2 ． 6 远程控制设置 6 ． 2 ． 6 ． 1 远程模拟信号类型 6 ． 2 ． 6 ． 2 远程其它设置 七、安装步骤 7 ． 1 安装信息 7 ． 2 安装准备 7 ． 3 现场安装 典型安装调试流程图 附录 1 ：恒春智能执行机构菜单结构图 1 ． 1 基本设置 1 ． 2 附加设置 1 ． 3 ESD 及安全设置 1 ． 4 时间及定时设置 1 ． 5 远程控制及反馈设置 1 ． 6 告警信息 1 ． 7 默认菜单调用 / 高级设置 附录 2 ：恒春智能执行机构远程控制连接图 1.1 紧急保护 -ESD 电路的连接 1.2 联锁控制 1.3 二线控制 1.4 三线控制 1.5 四线控制 1.6 远程阀位变送器 1.7 远程阀门力矩变送器 1.8 仅使用远程模拟量控制 1.9 使用远程模拟量控制和远程开关量控制 相关标准 一、产品概述CKD 系列智能电动执行机构是对阀门进行就地和远程电动控制的自动化设备，是由防爆电机、控制电路、减速机构等组成，为您提供了一种完美的机电一体化产品。这些装置均密封在标准最高为IP68 的双密封防水外壳内，使用手持式红外设定器即可对其进行非侵入性的快速设定、检查及查询。该执行机构具有自动保护功能和隔爆功能，即使在危险区域也无需打开正在工作中的执行机构电气箱盖就可以进行调节、参数检查、故障诊断。由于它的先进性、可靠性和操作方便等特点，受到广阔用户的欢迎，在石油、电力、冶金、水处理等行业中得到广泛应用。二、主要技术指标1 供电电源：380VAC/50Hz 220VAC/50Hz2 输入信号：4mA ~20mA； 0mA ~10mA；0VDC~5VDC；0VDC~10VDC；24VDC 脉冲或电平信号3 基本误差限：≤±%精品文档---下载后可任意编辑4 行程控制机构重复性误差：≤305 死区：0.1%~9.9%可调6 防护等级：IP687 防爆型：防爆标志：Exd BT4Ⅱ8 环境温度：-30~+85℃℃9 输入输出通道均经过隔离 10 使用环境湿度：5%~100%三、执行机构的工...
