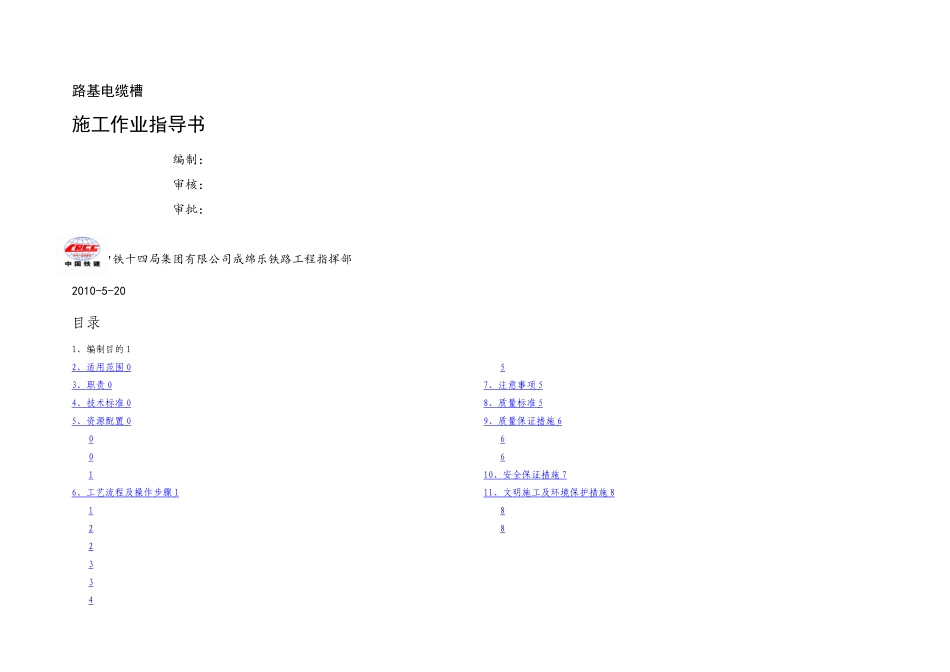

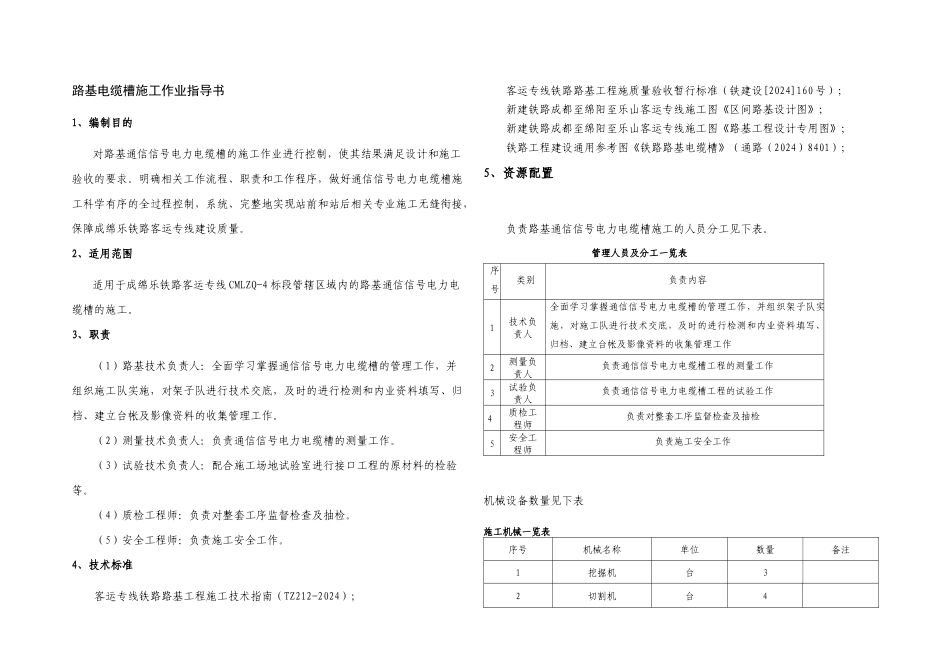

路基电缆槽施工作业指导书编制：审核：审批：中铁十四局集团有限公司成绵乐铁路工程指挥部2010-5-20目录1、编制目的 12 、适用范围 0 3 、职责 0 4 、技术标准 0 5 、资源配置 0 0016 、工艺流程及操作步骤 1 12233457 、注意事项 5 8 、质量标准 5 9 、质量保证措施 6 6610 、安全保证措施 7 11 、文明施工及环境保护措施 8 88路基电缆槽施工作业指导书1、编制目的对路基通信信号电力电缆槽的施工作业进行控制，使其结果满足设计和施工验收的要求。明确相关工作流程、职责和工作程序，做好通信信号电力电缆槽施工科学有序的全过程控制，系统、完整地实现站前和站后相关专业施工无缝衔接，保障成绵乐铁路客运专线建设质量。2、适用范围适用于成绵乐铁路客运专线 CMLZQ-4 标段管辖区域内的路基通信信号电力电缆槽的施工。3、职责（1）路基技术负责人：全面学习掌握通信信号电力电缆槽的管理工作，并组织施工队实施，对架子队进行技术交底，及时的进行检测和内业资料填写、归档、建立台帐及影像资料的收集管理工作。（2）测量技术负责人：负责通信信号电力电缆槽的测量工作。（3）试验技术负责人：配合施工场地试验室进行接口工程的原材料的检验等。（4）质检工程师：负责对整套工序监督检查及抽检。（5）安全工程师：负责施工安全工作。4、技术标准客运专线铁路路基工程施工技术指南（TZ212-2024）；客运专线铁路路基工程施质量验收暂行标准（铁建设[2024]160 号）；新建铁路成都至绵阳至乐山客运专线施工图《区间路基设计图》；新建铁路成都至绵阳至乐山客运专线施工图《路基工程设计专用图》；铁路工程建设通用参考图《铁路路基电缆槽》（通路（2024）8401）；5、资源配置 负责路基通信信号电力电缆槽施工的人员分工见下表。管理人员及分工一览表序号类别负责内容1技术负责人全面学习掌握通信信号电力电缆槽的管理工作，并组织架子队实施，对施工队进行技术交底，及时的进行检测和内业资料填写、归档、建立台帐及影像资料的收集管理工作2测量负责人负责通信信号电力电缆槽工程的测量工作3试验负责人负责通信信号电力电缆槽工程的试验工作4质检工程师负责对整套工序监督检查及抽检5安全工程师负责施工安全工作机械设备数量见下表施工机械一览表序号机械名称单位数量备注1挖掘机台32切割机台4精品文档---下载后可任意编辑3手推车辆84混凝土罐车辆65泵车辆26小型打夯机台6（1）钢筋混凝土电缆槽、电缆井混凝土强...
