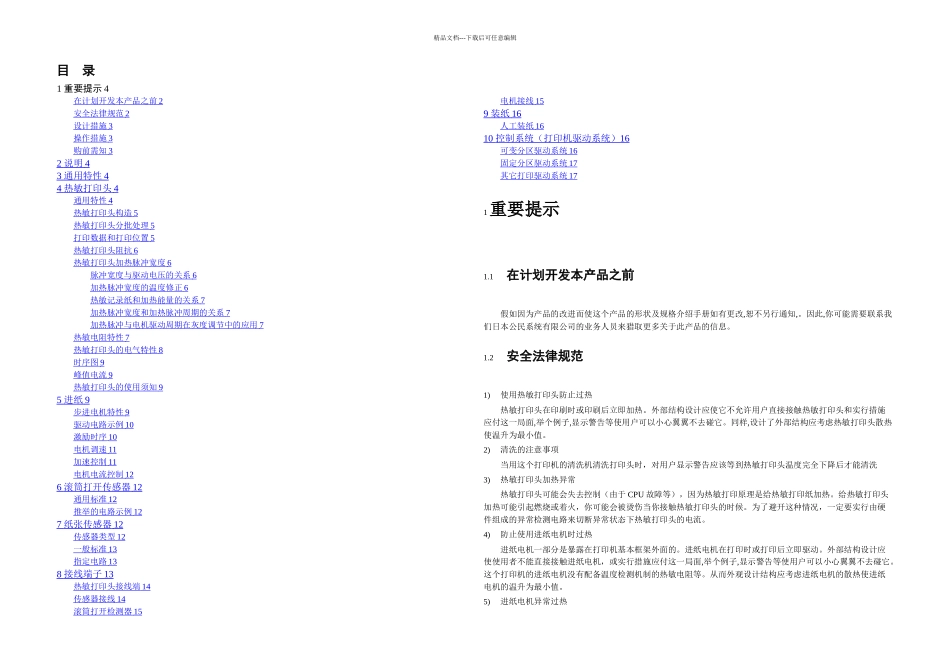

精品文档---下载后可任意编辑毕业设计(论文)外文翻译（译文）院 （系）： 信息与通信学院 专 业： 电子科学与技术 学生姓名： 戚桂东 学 号： 0600230118 指导老师单位： 广州致远电子有限公司 姓 名：张华职 称： 副教授 2010 年 3 月 15 日精品文档---下载后可任意编辑目 录1 重要提示 4在计划开发本产品之前 2 安全法律规范 2 设计措施 3 操作措施 3 购前需知 3 2 说明 4 3 通用特性 4 4 热敏打印头 4 通用特性 4 热敏打印头构造 5 热敏打印头分批处理 5 打印数据和打印位置 5 热敏打印头阻抗 6 热敏打印头加热脉冲宽度 6 脉冲宽度与驱动电压的关系 6 加热脉冲宽度的温度修正 6 热敏记录纸和加热能量的关系 7 加热脉冲宽度和加热脉冲周期的关系 7 加热脉冲与电机驱动周期在灰度调节中的应用 7 热敏电阻特性 7 热敏打印头的电气特性 8 时序图 9 峰值电流 9 热敏打印头的使用须知 9 5 进纸 9 步进电机特性 9 驱动电路示例 10 激励时序 10 电机调速 11 加速控制 11 电机电流控制 12 6 滚筒打开传感器 12 通用标准 12 推举的电路示例 12 7 纸张传感器 12 传感器类型 12 一般标准 13 指定电路 13 8 接线端子 13 热敏打印头接线端 14 传感器接线 14 滚筒打开检测器 15 电机接线 15 9 装纸 16 人工装纸 16 10 控制系统（打印机驱动系统） 16 可变分区驱动系统 16 固定分区驱动系统 17 其它打印驱动系统 17 1 重要提示1.1在计划开发本产品之前假如因为产品的改进而使这个产品的形状及规格介绍手册如有更改,恕不另行通知,。因此,你可能需要联系我们日本公民系统有限公司的业务人员来猎取更多关于此产品的信息。1.2安全法律规范1)使用热敏打印头防止过热热敏打印头在印刷时或印刷后立即加热。外部结构设计应使它不允许用户直接接触热敏打印头和实行措施应付这一局面,举个例子,显示警告等使用户可以小心翼翼不去碰它。同样,设计了外部结构应考虑热敏打印头散热使温升为最小值。2)清洗的注意事项当用这个打印机的清洗机清洗打印头时，对用户显示警告应该等到热敏打印头温度完全下降后才能清洗3)热敏打印头加热异常热敏打印头可能会失去控制（由于 CPU 故障等），因为热敏打印原理是给热敏打印纸加热。给热敏打印头加热可能引起燃烧或着火，你可能会被烫伤当你接触热敏打印头的时候。为了避开这种情况，一定要实行...
