抽油烟机课程设计

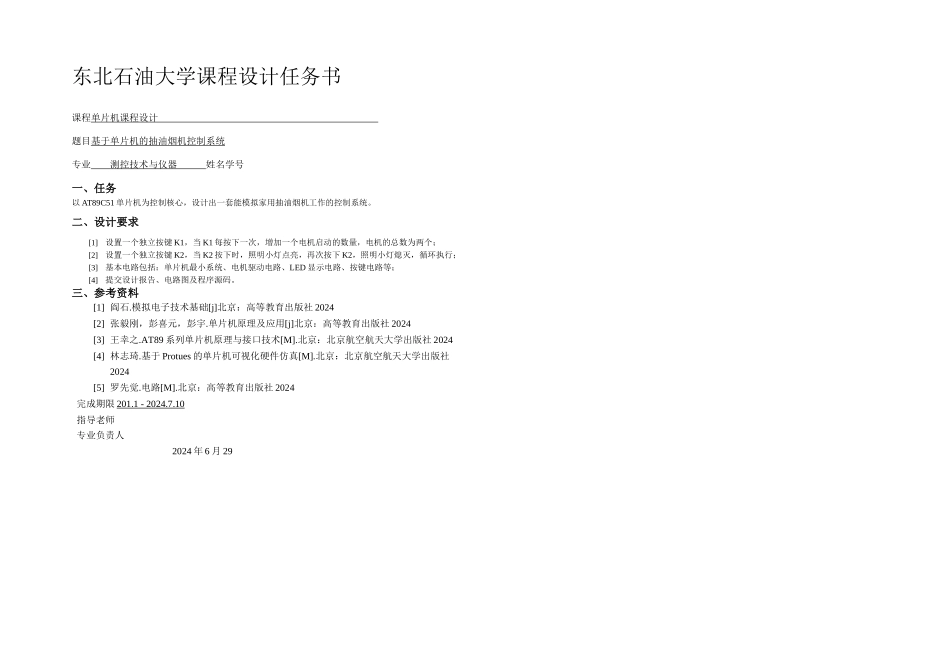

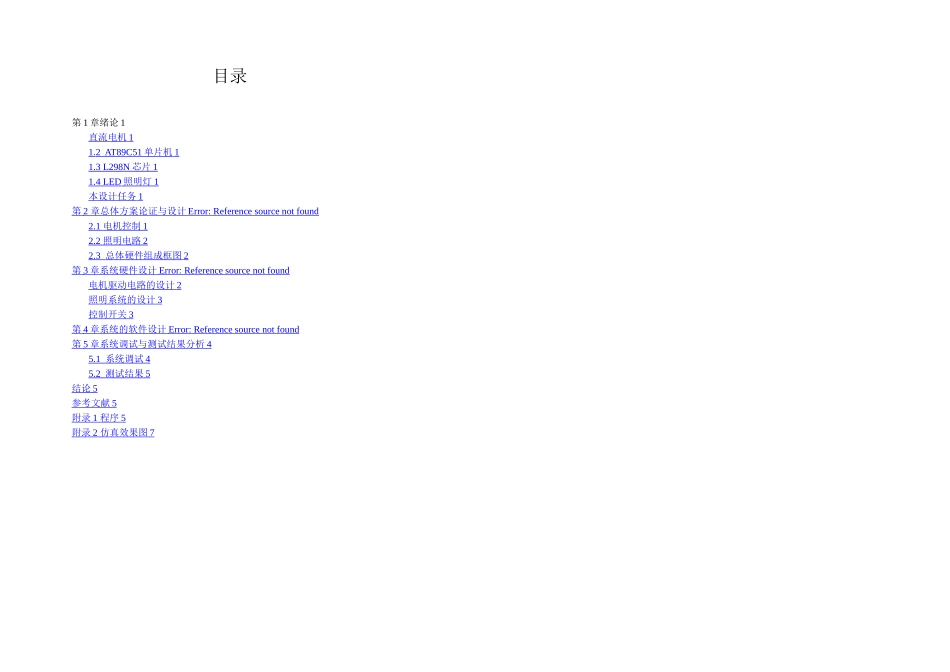

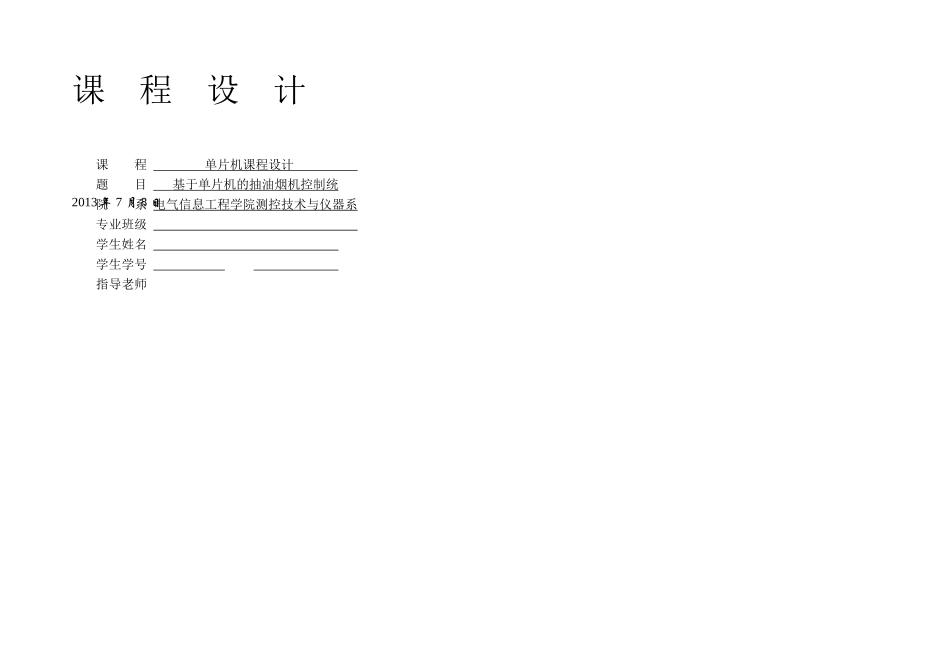

课 程 设 计2013 年 7 月 8 日课 程 单片机课程设计 题 目 基于单片机的抽油烟机控制统 院 系 电气信息工程学院测控技术与仪器系 专业班级 学生姓名 学生学号 指导老师 东北石油大学课程设计任务书课程单片机课程设计 题目基于单片机的抽油烟机控制系统专业 测控技术与仪器 姓名学号一、任务以 AT89C51 单片机为控制核心，设计出一套能模拟家用抽油烟机工作的控制系统。二、设计要求[1]设置一个独立按键 K1，当 K1 每按下一次，增加一个电机启动的数量，电机的总数为两个；[2]设置一个独立按键 K2，当 K2 按下时，照明小灯点亮，再次按下 K2，照明小灯熄灭，循环执行；[3]基本电路包括：单片机最小系统、电机驱动电路、LED 显示电路、按键电路等；[4]提交设计报告、电路图及程序源码。三、参考资料[1] 阎石.模拟电子技术基础[j]北京：高等教育出版社 2024[2] 张毅刚，彭喜元，彭宇.单片机原理及应用[j]北京：高等教育出版社 2024[3] 王幸之.AT89 系列单片机原理与接口技术[M].北京：北京航空航天大学出版社 2024[4] 林志琦.基于 Protues 的单片机可视化硬件仿真[M].北京：北京航空航天大学出版社2024[5] 罗先觉.电路[M].北京：高等教育出版社 2024完成期限 201.1 - 2024.7.10指导老师专业负责人2024 年 6 月 29目录第 1 章绪论 1直流电机 1 1. 2 AT89C51 单片机 1 1.3 L298N 芯片 1 1.4 LED 照明灯 1 本设计任务 1 第 2 章总体方案论证与设计 Error: Reference source not found 2.1 电机控制 1 2.2 照明电路 2 2.3 总体硬件组成框图 2 第 3 章系统硬件设计 Error: Reference source not found 电机驱动电路的设计 2 照明系统的设计 3 控制开关 3 第 4 章系统的软件设计 Error: Reference source not found 第 5 章系统调试与测试结果分析 4 5.1 系统调试 4 5.2 测试结果 5 结论 5 参考文献 5 附录 1 程序 5 附录 2 仿真效果图 7 第 1 章 绪论抽油烟机已成为现代家庭必不可少的厨房设备。它又称吸油烟机，是一种净化厨房环境的厨房电器。它安装在厨房健康节能吸油烟机炉灶上方，能将炉灶燃烧的废物和烹饪过程中产生的对人体有害的油烟迅速抽走，排出室外，减少污染，净化空气，并有防毒、防爆的安全保障作用。其主要的部件是直流电机，本次设计主要围绕直流电机的控制来进行的。控制方面是由AT89C51 ...
