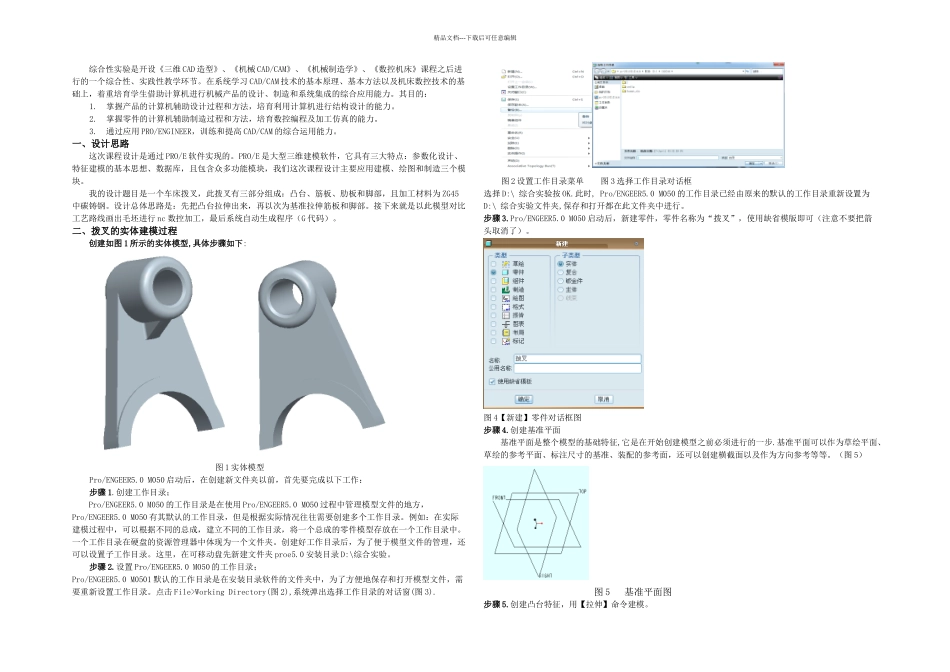

精品文档---下载后可任意编辑综合性实验是开设《三维 CAD 造型》、《机械 CAD/CAM》、《机械制造学》、《数控机床》课程之后进行的一个综合性、实践性教学环节。在系统学习 CAD/CAM 技术的基本原理、基本方法以及机床数控技术的基础上，着重培育学生借助计算机进行机械产品的设计、制造和系统集成的综合应用能力。其目的：1.掌握产品的计算机辅助设计过程和方法，培育利用计算机进行结构设计的能力。2.掌握零件的计算机辅助制造过程和方法，培育数控编程及加工仿真的能力。3.通过应用 PRO/ENGINEER，训练和提高 CAD/CAM 的综合运用能力。一、设计思路这次课程设计是通过 PRO/E 软件实现的。PRO/E 是大型三维建模软件，它具有三大特点：参数化设计、特征建模的基本思想、数据库，且包含众多功能模块，我们这次课程设计主要应用建模、绘图和制造三个模块。我的设计题目是一个车床拨叉，此拨叉有三部分组成：凸台、筋板、肋板和脚部，且加工材料为 ZG45中碳铸钢。设计总体思路是：先把凸台拉伸出来，再以次为基准拉伸筋板和脚部。接下来就是以此模型对比工艺路线画出毛坯进行 nc 数控加工，最后系统自动生成程序（G 代码）。二、拨叉的实体建模过程创建如图 1 所示的实体模型,具体步骤如下:图 1 实体模型Pro/ENGEER5.0 M050 启动后，在创建新文件夹以前，首先要完成以下工作：步骤 1.创建工作目录；Pro/ENGEER5.0 M050 的工作目录是在使用 Pro/ENGEER5.0 M050 过程中管理模型文件的地方，Pro/ENGEER5.0 M050 有其默认的工作目录，但是根据实际情况往往需要创建多个工作目录。例如：在实际建模过程中，可以根据不同的总成，建立不同的工作目录，将一个总成的零件模型存放在一个工作目录中。一个工作目录在硬盘的资源管理器中体现为一个文件夹。创建好工作目录后，为了便于模型文件的管理，还可以设置子工作目录。这里，在可移动盘先新建文件夹 proe5.0 安装目录 D:\综合实验。步骤 2.设置 Pro/ENGEER5.0 M050 的工作目录；Pro/ENGEER5.0 M0501 默认的工作目录是在安装目录软件的文件夹中，为了方便地保存和打开模型文件，需要重新设置工作目录。点击 File>Working Directory(图 2),系统弹出选择工作目录的对话窗(图 3).图 2 设置工作目录菜单 图 3 选择工作目录对话框选择 D:\ 综合实验按 OK.此时, Pro/ENGEER5.0 M050 的工作目录已经由原来的默认的工作目录重新设置为D:\ 综合实验文件夹,保存...
