换热器课程设计

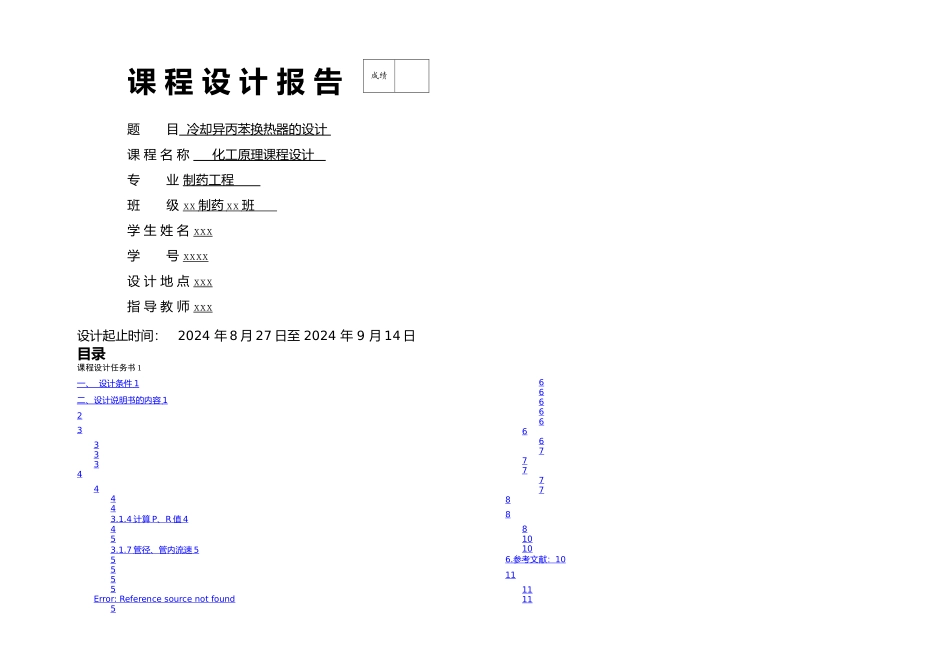

课 程 设 计 报 告题 目 冷却异丙苯换热器的设计 课 程 名 称 化工原理课程设计 专 业 制药工程 班 级 xx 制药 xx 班 学 生 姓 名 xxx学 号 xxxx设 计 地 点 xxx指 导 教 师 xxx设计起止时间： 2024 年 8 月 27 日至 2024 年 9 月 14 日目录课程设计任务书 1一、 设计条件 1 二、设计说明书的内容 1 2333344443.1.4 计算 P 、 R 值 4 453.1.7 管径、管内流速 5 5555Error: Reference source not found566666667777788810106. 参考文献： 10 111111成绩精品文档---下载后可任意编辑课程设计任务书设计题目： 冷却异丙苯换热器的设计一、 设计条件1、处理能力： 87 万吨/年2、设备型式： 自选3、操作条件：a． 异丙苯：入口温度 120℃，出口温度为（学号末两位+40）℃，操作压力 0.3MPa（绝）b． 冷却介质：自来水，操作压力 0.4MPa（绝）c． 允许压强降：不大于 1×105Pad． 每年按 300 天计，每天 24 小时连续运行4. 设计项目e． 设计方案简介：对确定的工艺流程及换热器型式进行简要论述。f． 换热器的工艺计算：确定换热器的传热面积。g． 换热器的主要结构尺寸设计。h． 主要辅助设备选型。i． 绘制换热器总装配图。二、设计说明书的内容1、目录；2、设计题目及原始数据(任务书)；3、论述换热器总体结构(换热器型式、主要结构)的选择；4、换热器加热过程有关计算(物料衡算、热量衡算、传热面积、换热管型号、壳体直径等)；5、设计结果概要(主要设备尺寸、衡算结果等)；6、主体设备设计计算及说明；精品文档---下载后可任意编辑在不同温度的流体间传递热能的装置称为热交换器，简称为换热器。在换热器中至少要有两种温度不同的流体，一种流体温度较高，放出热量；另一种流体则温度较低，吸收热量。35％～40％。随着我国工业的不断进展，对能源利用、开发和节约的要求不断提高，因而对换热器的要求也日益加强。换热器的设计、制造、结构改进及传热机理的讨论十分活跃，一些新型高效换热器相继问世。 随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样，不同类型的换热器各有优缺点，性能各异。在换热器设计中，首先应根据工艺要求选择适用的类型，然后计算换热所需传热面积，并确定换热器的结构尺寸。 换热器是化工、炼油工业中普遍应用的典型的工艺设备。在化工厂，换热器的费用约占总费用的 10%～20%，在炼油厂约占总费用 3...
