接触网下锚棘轮补偿装置安装调整作业指导书

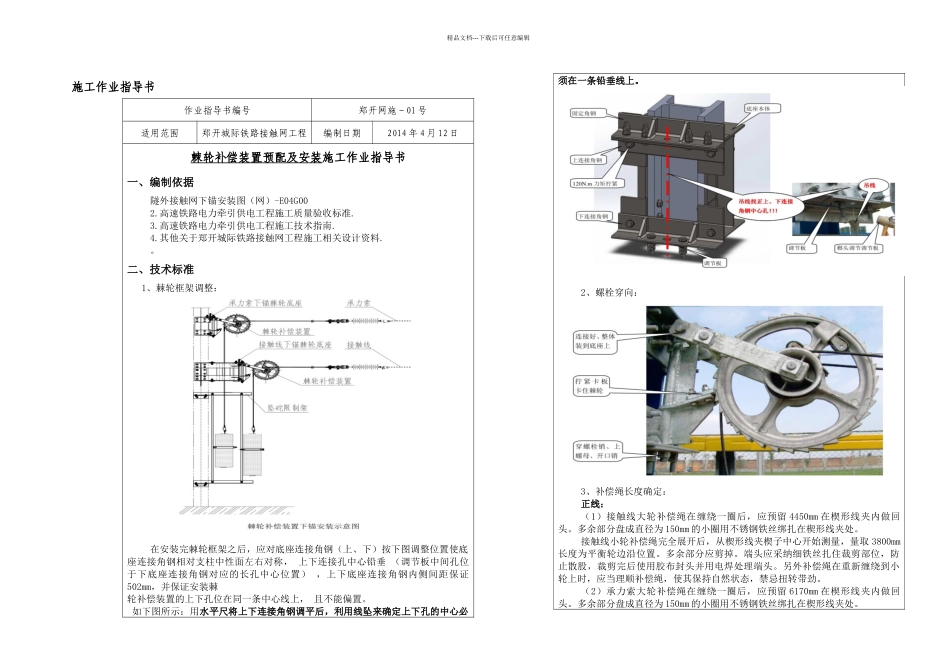

接触网下锚棘轮补偿装置安装调整作业指导书_第1页
1/4

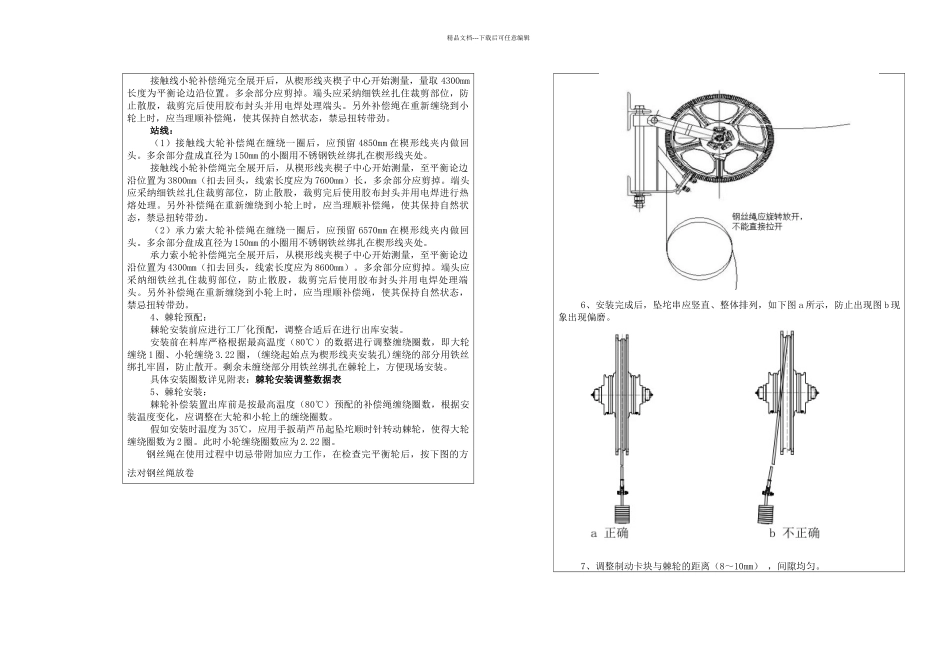

接触网下锚棘轮补偿装置安装调整作业指导书_第2页
2/4
接触网下锚棘轮补偿装置安装调整作业指导书_第3页
3/4
精品文档---下载后可任意编辑施工作业指导书作业指导书编号郑开网施-01 号适用范围郑开城际铁路接触网工程编制日期2014 年 4 月 12 日棘轮补偿装置预配及安装施工作业指导书一、编制依据隧外接触网下锚安装图(网)-E04G002.高速铁路电力牵引供电工程施工质量验收标准.3.高速铁路电力牵引供电工程施工技术指南.4.其他关于郑开城际铁路接触网工程施工相关设计资料.。二、技术标准 1、棘轮框架调整:在安装完棘轮框架之后,应对底座连接角钢(上、下)按下图调整位置使底座连接角钢相对支柱中性面左右对称, 上下连接孔中心铅垂 (调节板中间孔位于下底座连接角钢对应的长孔中心位置) ,上下底座连接角钢内侧间距保证 502mm,并保证安装棘轮补偿装置的上下孔位在同一条中心线上, 且不能偏置。 如下图所示:用水平尺将上下连接角钢调平后,利用线坠来确定上下孔的中心必须在一条铅垂线上。2、螺栓穿向:3、补偿绳长度确定:正线:(1)接触线大轮补偿绳在缠绕一圈后,应预留 4450mm 在楔形线夹内做回头。多余部分盘成直径为 150mm 的小圈用不锈钢铁丝绑扎在楔形线夹处。接触线小轮补偿绳完全展开后,从楔形线夹楔子中心开始测量,量取 3800mm长度为平衡轮边沿位置。多余部分应剪掉。端头应采纳细铁丝扎住裁剪部位,防止散股,裁剪完后使用胶布封头并用电焊处理端头。另外补偿绳在重新缠绕到小轮上时,应当理顺补偿绳,使其保持自然状态,禁忌扭转带劲。(2)承力索大轮补偿绳在缠绕一圈后,应预留 6170mm 在楔形线夹内做回头。多余部分盘成直径为 150mm 的小圈用不锈钢铁丝绑扎在楔形线夹处。精品文档---下载后可任意编辑接触线小轮补偿绳完全展开后,从楔形线夹楔子中心开始测量,量取 4300mm长度为平衡论边沿位置。多余部分应剪掉。端头应采纳细铁丝扎住裁剪部位,防止散股,裁剪完后使用胶布封头并用电焊处理端头。另外补偿绳在重新缠绕到小轮上时,应当理顺补偿绳,使其保持自然状态,禁忌扭转带劲。站线:(1)接触线大轮补偿绳在缠绕一圈后,应预留 4850mm 在楔形线夹内做回头。多余部分盘成直径为 150mm 的小圈用不锈钢铁丝绑扎在楔形线夹处。接触线小轮补偿绳完全展开后,从楔形线夹楔子中心开始测量,至平衡论边沿位置为 3800mm(扣去回头,线索长度应为 7600mm)长,多余部分应剪掉。端头应采纳细铁丝扎住裁剪部位,防止散股,裁剪完后使用胶布封头并用电焊进行热熔处理。另外补偿绳在重新缠绕到小轮上时,...
