揭板试验作业指导书

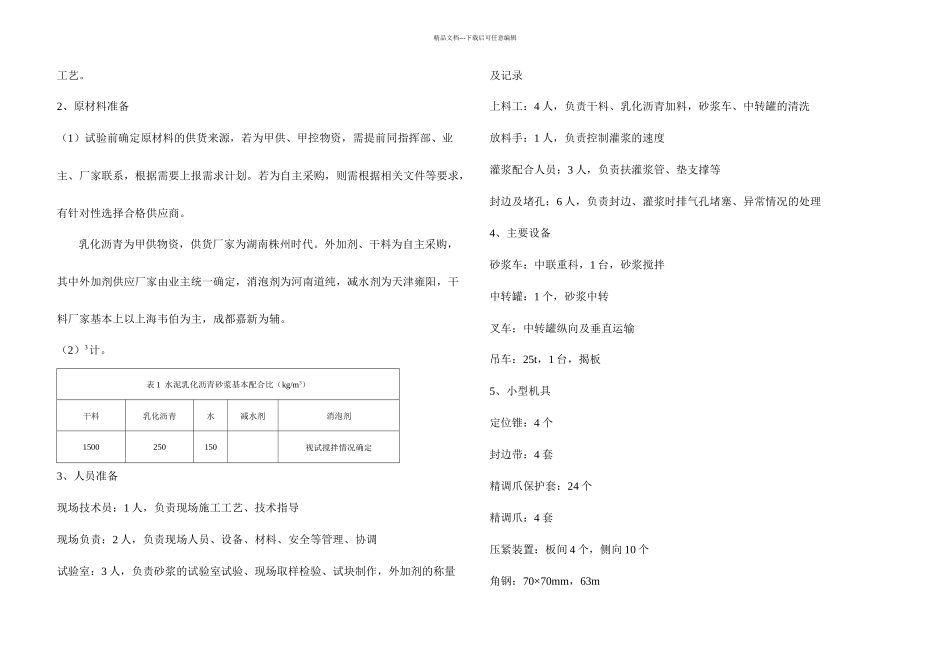

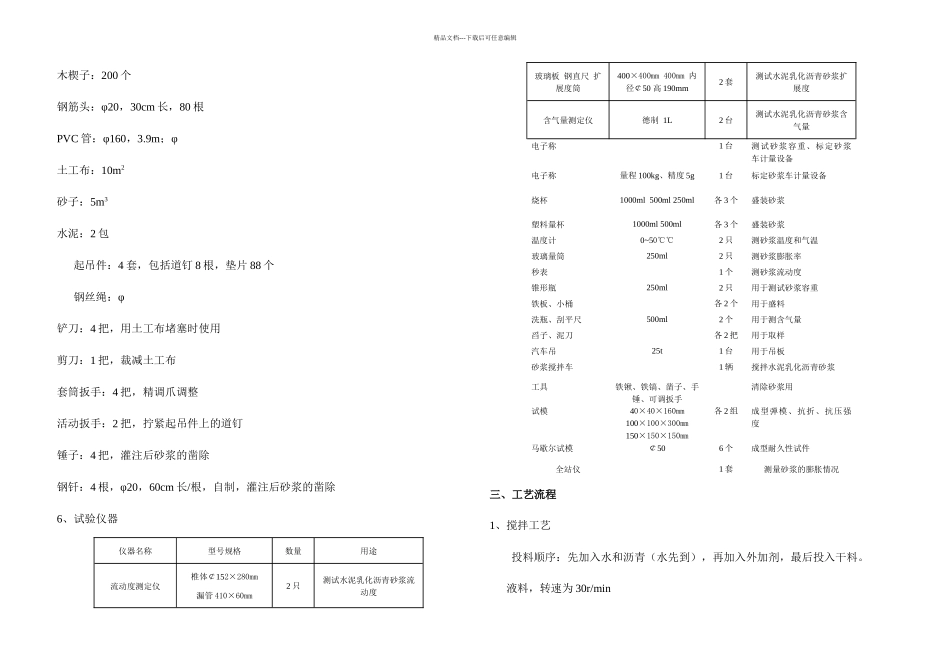

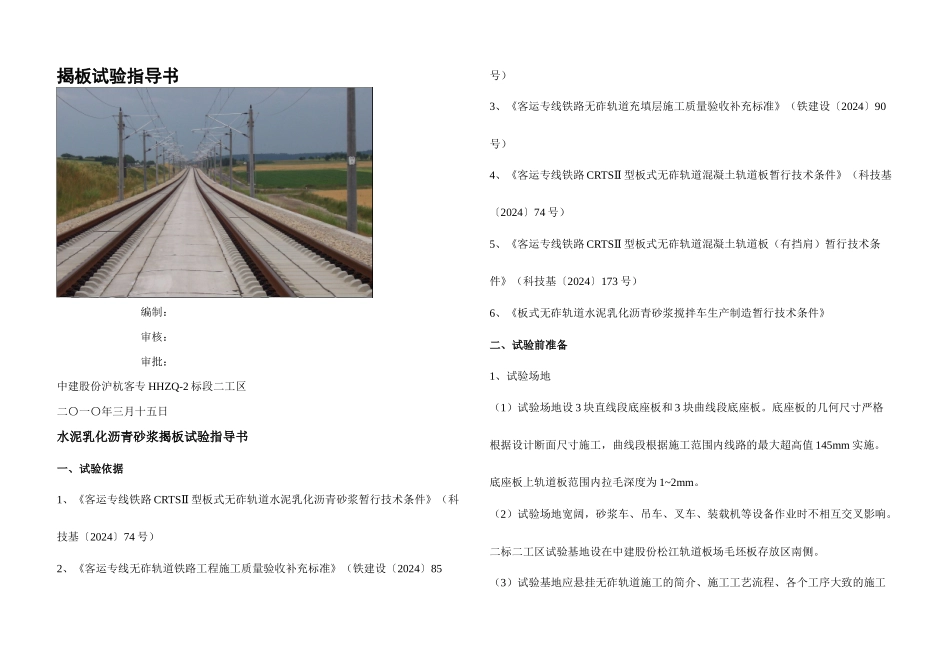

揭板试验指导书编制：审核：审批：中建股份沪杭客专 HHZQ-2 标段二工区二〇一〇年三月十五日水泥乳化沥青砂浆揭板试验指导书一、试验依据1、《客运专线铁路 CRTSⅡ 型板式无砟轨道水泥乳化沥青砂浆暂行技术条件》（科技基〔2024〕74 号）2、《客运专线无砟轨道铁路工程施工质量验收补充标准》（铁建设〔2024〕85号）3、《客运专线铁路无砟轨道充填层施工质量验收补充标准》（铁建设〔2024〕90号）4、《客运专线铁路 CRTSⅡ 型板式无砟轨道混凝土轨道板暂行技术条件》（科技基〔2024〕74 号）5、《客运专线铁路 CRTSⅡ 型板式无砟轨道混凝土轨道板（有挡肩）暂行技术条件》（科技基〔2024〕173 号）6、《板式无砟轨道水泥乳化沥青砂浆搅拌车生产制造暂行技术条件》二、试验前准备1、试验场地（1）试验场地设 3 块直线段底座板和 3 块曲线段底座板。底座板的几何尺寸严格根据设计断面尺寸施工，曲线段根据施工范围内线路的最大超高值 145mm 实施。底座板上轨道板范围内拉毛深度为 1~2mm。（2）试验场地宽阔，砂浆车、吊车、叉车、装载机等设备作业时不相互交叉影响。二标二工区试验基地设在中建股份松江轨道板场毛坯板存放区南侧。（3）试验基地应悬挂无砟轨道施工的简介、施工工艺流程、各个工序大致的施工精品文档---下载后可任意编辑工艺。2、原材料准备（1）试验前确定原材料的供货来源，若为甲供、甲控物资，需提前同指挥部、业主、厂家联系，根据需要上报需求计划。若为自主采购，则需根据相关文件等要求，有针对性选择合格供应商。乳化沥青为甲供物资，供货厂家为湖南株州时代。外加剂、干料为自主采购，其中外加剂供应厂家由业主统一确定，消泡剂为河南道纯，减水剂为天津雍阳，干料厂家基本上以上海韦伯为主，成都嘉新为辅。（2）3计。表 1 水泥乳化沥青砂浆基本配合比（kg/m3）干料乳化沥青水减水剂消泡剂1500250150视试搅拌情况确定3、人员准备现场技术员：1 人，负责现场施工工艺、技术指导现场负责：2 人，负责现场人员、设备、材料、安全等管理、协调试验室：3 人，负责砂浆的试验室试验、现场取样检验、试块制作，外加剂的称量及记录上料工：4 人，负责干料、乳化沥青加料，砂浆车、中转罐的清洗放料手：1 人，负责控制灌浆的速度灌浆配合人员：3 人，负责扶灌浆管、垫支撑等封边及堵孔：6 人，负责封边、灌浆时排气孔堵塞、异常情况的处理4、主要设备砂浆车：中联重科，1 台，砂浆搅拌中转罐：1 个，砂...
