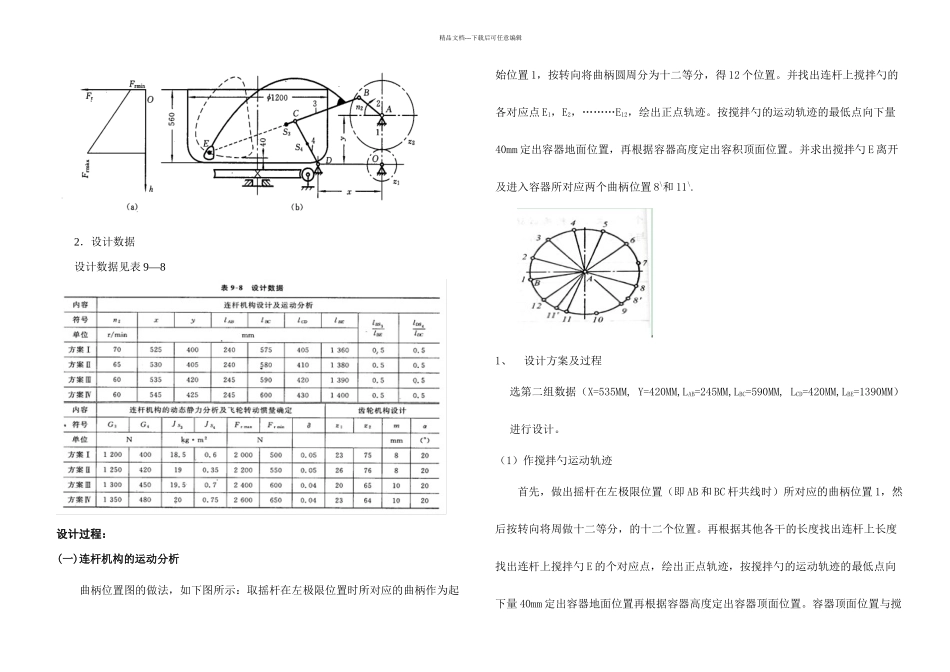

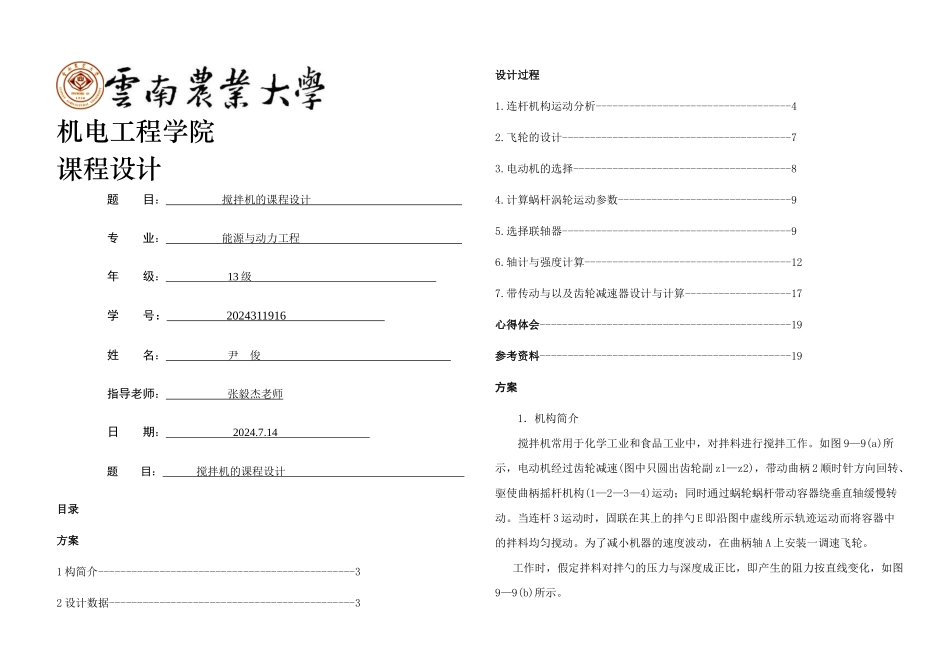

机电工程学院课程设计题 目： 搅拌机的课程设计 专 业： 能源与动力工程 年 级： 13 级 学 号： 2024311916 姓 名： 尹 俊 指导老师： 张毅杰老师日 期： 2024.7.14 题 目： 搅拌机的课程设计 目录方案1 构简介----------------------------------------------32 设计数据--------------------------------------------3设计过程1.连杆机构运动分析-----------------------------------42.飞轮的设计-----------------------------------------73.电动机的选择---------------------------------------84.计算蜗杆涡轮运动参数-------------------------------95.选择联轴器-----------------------------------------96.轴计与强度计算-------------------------------------127.带传动与以及齿轮减速器设计与计算-------------------17心得体会---------------------------------------------19参考资料---------------------------------------------19方案 1．机构简介 搅拌机常用于化学工业和食品工业中，对拌料进行搅拌工作。如图 9—9(a)所示，电动机经过齿轮减速(图中只圆出齿轮副 zl—z2)，带动曲柄 2 顺时针方向回转、驱使曲柄摇杆机构(1—2—3—4)运动；同时通过蜗轮蜗杆带动容器绕垂直轴缓慢转动。当连杆 3 运动时，固联在其上的拌勺 E 即沿图中虚线所示轨迹运动而将容器中的拌料均匀搅动。为了减小机器的速度波动，在曲柄轴 A 上安装一调速飞轮。工作时，假定拌料对拌勺的压力与深度成正比，即产生的阻力按直线变化，如图9—9(b)所示。精品文档---下载后可任意编辑2．设计数据设计数据见表 9—8设计过程：(一)连杆机构的运动分析曲柄位置图的做法，如下图所示：取摇杆在左极限位置时所对应的曲柄作为起始位置 1，按转向将曲柄圆周分为十二等分，得 12 个位置。并找出连杆上搅拌勺的各对应点 E1，E2，………E12，绘出正点轨迹。按搅拌勺的运动轨迹的最低点向下量40mm 定出容器地面位置，再根据容器高度定出容积顶面位置。并求出搅拌勺 E 离开及进入容器所对应两个曲柄位置 8\和 11\.1、设计方案及过程选第二组数据（X=535MM, Y=420MM,LAB=245MM,LBC=590MM, LCD=420MM,LBE=1390MM）进行设计。（1）作搅拌勺运动轨迹首先，做出摇杆在左极限位置（即 AB 和 BC 杆共线时）所对应的曲柄位置 1，然后按转向将周做十二等分，的十二个位置。再根据其他各干的长度找出连杆上长度找出连...
