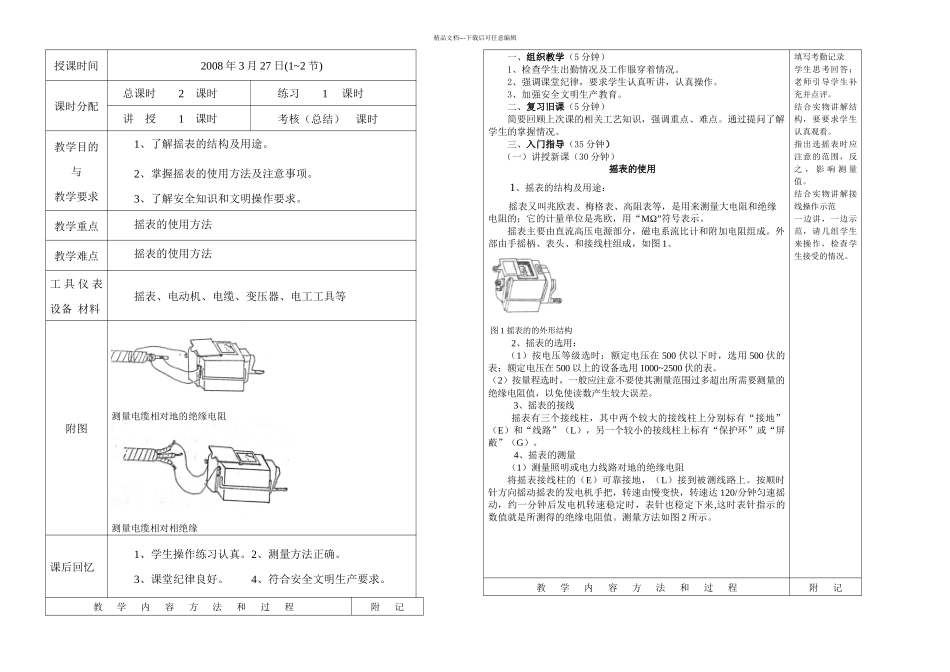

精品文档---下载后可任意编辑授课时间2008 年 3 月 27 日(1~2 节)课时分配总课时 2 课时练习 1 课时讲 授 1 课时考核（总结） 课时教学目的与教学要求1、了解摇表的结构及用途。2、掌握摇表的使用方法及注意事项。3、了解安全知识和文明操作要求。教学重点摇表的使用方法教学难点摇表的使用方法工 具 仪 表设备 材料摇表、电动机、电缆、变压器、电工工具等附图测量电缆相对地的绝缘电阻测量电缆相对相绝缘课后回忆1、学生操作练习认真。2、测量方法正确。3、课堂纪律良好。 4、符合安全文明生产要求。教 学 内 容 方 法 和 过 程附 记一、组织教学（5 分钟）1、检查学生出勤情况及工作服穿着情况。2、强调课堂纪律，要求学生认真听讲，认真操作。3、加强安全文明生产教育。二、复习旧课（5 分钟）简要回顾上次课的相关工艺知识，强调重点、难点。通过提问了解学生的掌握情况。三、入门指导（35 分钟）（一）讲授新课（30 分钟）摇表的使用1、摇表的结构及用途：摇表又叫兆欧表、梅格表、高阻表等，是用来测量大电阻和绝缘电阻的；它的计量单位是兆欧，用“MΩ”符号表示。摇表主要由直流高压电源部分，磁电系流比计和附加电阻组成。外部由手摇柄、表头、和接线柱组成，如图 1。 图 1 摇表的的外形结构2、摇表的选用：（1）按电压等级选时：额定电压在 500 伏以下时，选用 500 伏的表；额定电压在 500 以上的设备选用 1000~2500 伏的表。（2）按量程选时，一般应注意不要使其测量范围过多超出所需要测量的绝缘电阻值，以免使读数产生较大误差。3、摇表的接线摇表有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E）和“线路”（L），另一个较小的接线柱上标有“保护环”或“屏蔽”（G）。4、摇表的测量（1）测量照明或电力线路对地的绝缘电阻将摇表接线柱的（E）可靠接地，（L）接到被测线路上。按顺时针方向摇动摇表的发电机手把，转速由慢变快，转速达 120/分钟匀速摇动，约一分钟后发电机转速稳定时，表针也稳定下来,这时表针指示的数值就是所测得的绝缘电阻值。测量方法如图 2 所示。填写考勤记录学生思考回答；老师引导学生补充并点评。结合实物讲解结构，要要求学生认真观看。指出选摇表时应注意的范围，反之 ， 影 响 测 量值。结合实物讲解接线操作示范一边讲，一边示范，请几组学生来操作，检查学生接受的情况。教 学 内 容 方 法 和 过 程附 记精品文档---下载后...
