精品文档---下载后可任意编辑摩托车点火装置的原理与维修 1、摩托车汽油机对点火装置的要求 汽油机在气缸内被压缩的可燃混合气温度通常在 350～450℃，压力通常在 1．0～1．5MPa，这样混合气体不能自行燃烧
为了使可燃气体正常燃烧，点火装置必须可靠地产生电火花，并要求：(1)点火装置在 6mm 左右，最低和最高转速时能够连续发火；(2)电火花能量不低于 10 毫焦耳；(3)电火花保持时间在 1 毫秒左右；(4)点火时间有合适的提前角
转载请注明转自“维修吧-” 2、点火装置的分类 摩托车汽油机点火装置按不同的方法可分为以下几种：(1)按电源分，有蓄电池点火装置及磁电机点火装置；(2)按点火类型分，有触点点火装置及无触点点火装置；(3)按点火原理分，有电感放电式点火装置及电容放电式点火装置
其中无触点电容放电式点火装置以优异的点火性能和高度的工作可靠性，在现代中小型摩托车汽油机上得到十分广泛的应用
3、无触点电容放电式磁电机点火装置的组成及工作原理简介 该点火装置由充电部分、放电控制部分及升压点火部分组成
其中，充电部分由飞轮、充电线圈、二极管 D 和电容 C 组成；放电控制部分由控制磁铁、控制线圈(触发线圈)、可控硅 SCR 组成；升压点火部分由点火线圈、高压线、火花塞、火花塞帽组成

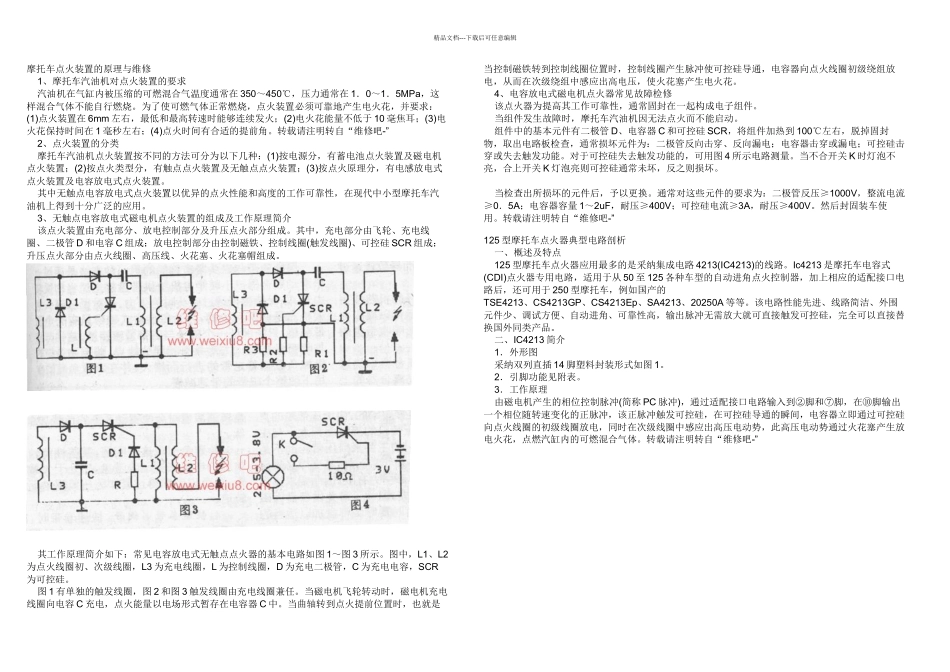

其工作原理简介如下：常见电容放电式无触点点火器的基本电路如图 1～图 3 所示
图中，L1、L2为点火线圈初、次级线圈，L3 为充电线圈，L 为控制线圈，D 为充电二极管，C 为充电电容，SCR为可控硅
图 1 有单独的触发线圈，图 2 和图 3 触发线圈由充电线圈兼任
当磁电机飞轮转动时，磁电机充电线圈向电容 C 充电，点火能量以电场形式暂存在电容器 C 中
当曲轴转到点火提前位置时，也就是当控制磁铁转到控制线圈位置时，控制线圈产生脉冲使可控硅导通，电容器向点火线圈初级绕组放电
