教学用高频电子线路模块开发

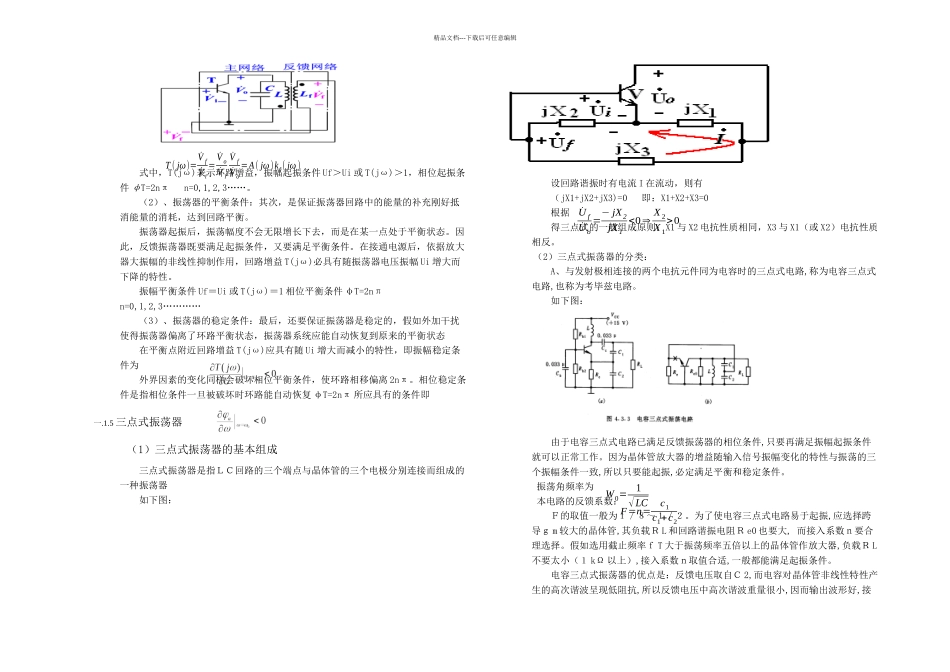

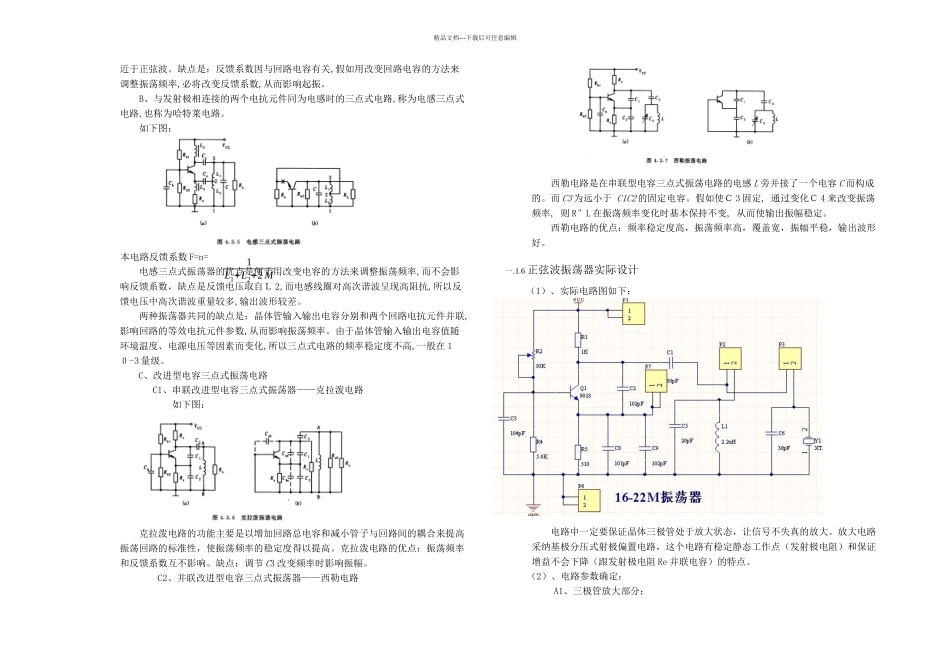

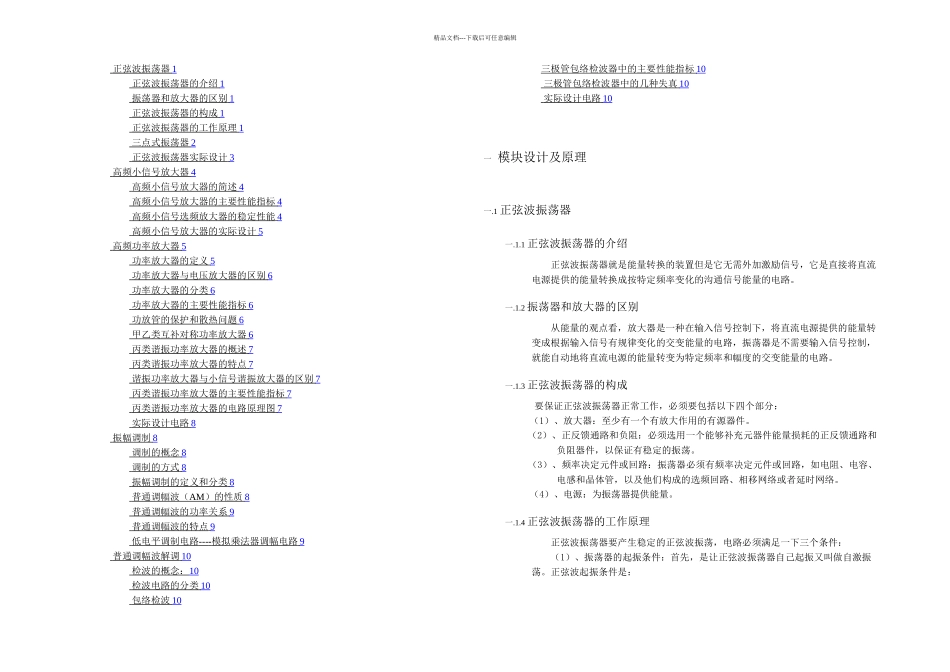

精品文档---下载后可任意编辑 正弦波振荡器 1 正弦波振荡器的介绍 1 振荡器和放大器的区别 1 正弦波振荡器的构成 1 正弦波振荡器的工作原理 1 三点式振荡器 2 正弦波振荡器实际设计 3 高频小信号放大器 4 高频小信号放大器的简述 4 高频小信号放大器的主要性能指标 4 高频小信号选频放大器的稳定性能 4 高频小信号放大器的实际设计 5 高频功率放大器 5 功率放大器的定义 5 功率放大器与电压放大器的区别 6 功率放大器的分类 6 功率放大器的主要性能指标 6 功放管的保护和散热问题 6 甲乙类互补对称功率放大器 6 丙类谐振功率放大器的概述 7 丙类谐振功率放大器的特点 7 谐振功率放大器与小信号谐振放大器的区别 7 丙类谐振功率放大器的主要性能指标 7 丙类谐振功率放大器的电路原理图 7 实际设计电路 8 振幅调制 8 调制的概念 8 调制的方式 8 振幅调制的定义和分类 8 普通调幅波（ AM ）的性质 8 普通调幅波的功率关系 9 普通调幅波的特点 9 低电平调制电路 --- - 模拟乘法器调幅电路 9 普通调幅波解调 10 检波的概念： 10 检波电路的分类 10 包络检波 10 三极管包络检波器中的主要性能指标 10 三极管包络检波器中的几种失真 10 实际设计电路 10 一 模块设计及原理一.1 正弦波振荡器一.1.1 正弦波振荡器的介绍正弦波振荡器就是能量转换的装置但是它无需外加激励信号，它是直接将直流电源提供的能量转换成按特定频率变化的沟通信号能量的电路。一.1.2 振荡器和放大器的区别从能量的观点看，放大器是一种在输入信号控制下，将直流电源提供的能量转变成根据输入信号有规律变化的交变能量的电路，振荡器是不需要输入信号控制，就能自动地将直流电源的能量转变为特定频率和幅度的交变能量的电路。一.1.3 正弦波振荡器的构成要保证正弦波振荡器正常工作，必须要包括以下四个部分：（1）、放大器：至少有一个有放大作用的有源器件。（2）、正反馈通路和负阻：必须选用一个能够补充元器件能量损耗的正反馈通路和负阻器件，以保证有稳定的振荡。（3）、频率决定元件或回路：振荡器必须有频率决定元件或回路，如电阻、电容、电感和晶体管，以及他们构成的选频回路、相移网络或者延时网络。（4）、电源：为振荡器提供能量。一.1.4 正弦波振荡器的工作原理正弦波振荡器要产生稳定的正弦波振荡，电路必须满足一下三个条件：（1）、振荡器的起振条件：首先，是让正...
