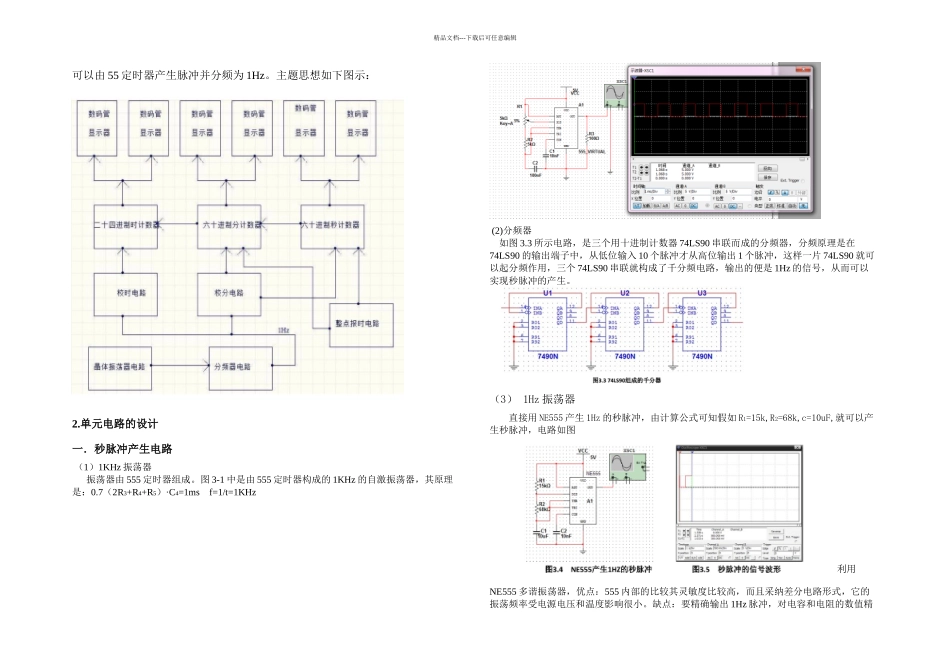

姓名：薛建国班级： 电子信息工程二班学号：202495024060指导老师：目录（一）课程名称………………………（3）（二）设计目的……………………………（3）（三） 设计要求……………………………（4）（四） 设计原理及框图…………………（5）五) 所选用的元件列表………………（（六) 设计体会……………………………（七） 整体设计原理图…………………一．课程名称 数字钟二．设计目的1．使学生在学完了《数字电子技术》课程的基本理论，基本知识后，能够综合运用所学理论知识、拓宽知识面，系统地进行电子电路的工程实践训练，锻炼动手能力，培育工程师的基本技能，提高分析问题和解决问题的能力。2．熟悉集成电路的引脚安排， 掌握各芯片的逻辑功能及使用方法了解面包板结构及其接线方法，了解数字钟的组成及工作原理3. 培育独立思考、独立准备资料、独立设计规定功能的数字系统的能力。4. 培育书写综合设计实验报告的能力三．设计要求1.时间以二十四小时为周期；2.能够显示时.分.秒;3.有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间4.计时过程具有鸣报功能，当时间达到整点前 5 秒进行蜂鸣报时；5．为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号6. 画出电路图7．进行电路仿真与测试四．设计原理及框图1.电路的组成原理： 数字电子钟主要分为数码显示器，60 进制和 24 进制计数器，频率振荡器和校时报时这几个部分。数字电子钟要完成显示需要 6 个数码管，八段的数码管需要译码器械才能显示，然后要实现时.分.秒的计时器需要 60 进制计数器和 24进制计数器，在仿真软件中发生函数信号可以用函数器仿真，频率可以随意调整。60 进制可能由 10 进制和 6 进制的计数器串联而成，而小时的 24 进制可以采纳 74LS160 计数端触发实现。频率振荡器可以由晶体振荡器分频来提供，也精品文档---下载后可任意编辑可以由 55 定时器产生脉冲并分频为 1Hz。主题思想如下图示：2.单元电路的设计一．秒脉冲产生电路 （1）1KHz 振荡器 振荡器由 555 定时器组成。图 3-1 中是由 555 定时器构成的 1KHz 的自激振荡器，其原理是：0.7（2R3+R4+R5）·C4=1ms f=1/t=1KHz (2)分频器 如图 3.3 所示电路，是三个用十进制计数器 74LS90 串联而成的分频器，分频原理是在74LS90 的输出端子中，从低位输入 10 个脉冲才从高位输出 1 个脉冲，这样一片 74LS90 就可以起分频作用...
