数控四工位刀架拆装汇总

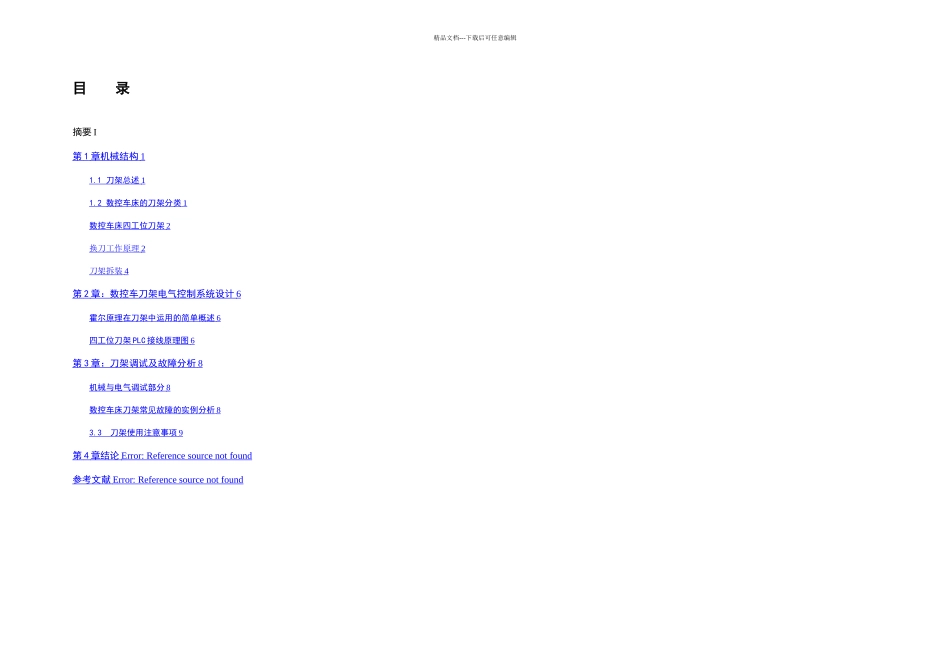

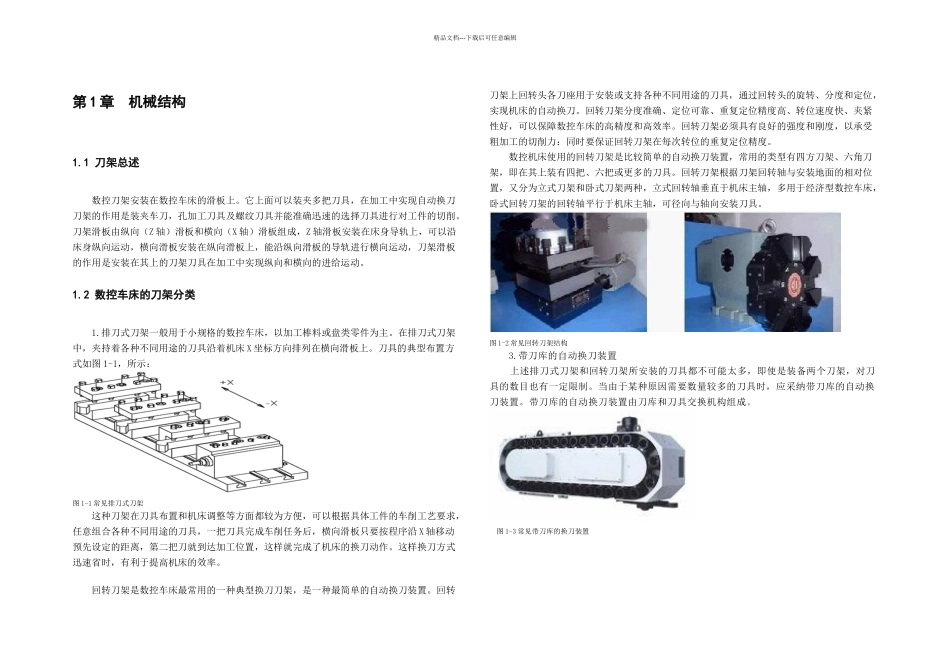

精品文档---下载后可任意编辑目 录摘要 I第 1 章机械结构 1 1.1 刀架总述 1 1.2 数控车床的刀架分类 1 数控车床四工位刀架 2 换刀工作原理 2 刀架拆装 4 第 2 章：数控车刀架电气控制系统设计 6 霍尔原理在刀架中运用的简单概述 6 四工位刀架 PLC 接线原理图 6 第 3 章：刀架调试及故障分析 8 机械与电气调试部分 8 数控车床刀架常见故障的实例分析 8 3.3 刀架使用注意事项 9 第 4 章结论 Error: Reference source not found 参考文献 Error: Reference source not found 精品文档---下载后可任意编辑第 1 章 机械结构1.1 刀架总述数控刀架安装在数控车床的滑板上。它上面可以装夹多把刀具，在加工中实现自动换刀刀架的作用是装夹车刀，孔加工刀具及螺纹刀具并能准确迅速的选择刀具进行对工件的切削。刀架滑板由纵向（Z 轴）滑板和横向（X 轴）滑板组成，Z 轴滑板安装在床身导轨上，可以沿床身纵向运动，横向滑板安装在纵向滑板上，能沿纵向滑板的导轨进行横向运动，刀架滑板的作用是安装在其上的刀架刀具在加工中实现纵向和横向的进给运动。1.2 数控车床的刀架分类1.排刀式刀架一般用于小规格的数控车床，以加工棒料或盘类零件为主。在排刀式刀架中，夹持着各种不同用途的刀具沿着机床 X 坐标方向排列在横向滑板上。刀具的典型布置方式如图 1-1，所示：图 1-1 常见排刀式刀架这种刀架在刀具布置和机床调整等方面都较为方便，可以根据具体工件的车削工艺要求，任意组合各种不同用途的刀具，一把刀具完成车削任务后，横向滑板只要按程序沿 X 轴移动预先设定的距离，第二把刀就到达加工位置，这样就完成了机床的换刀动作。这样换刀方式迅速省时，有利于提高机床的效率。回转刀架是数控车床最常用的一种典型换刀刀架，是一种最简单的自动换刀装置。回转刀架上回转头各刀座用于安装或支持各种不同用途的刀具，通过回转头的旋转、分度和定位，实现机床的自动换刀。回转刀架分度准确、定位可靠、重复定位精度高、转位速度快、夹紧性好，可以保障数控车床的高精度和高效率。回转刀架必须具有良好的强度和刚度，以承受粗加工的切削力：同时要保证回转刀架在每次转位的重复定位精度。数控机床使用的回转刀架是比较简单的自动换刀装置，常用的类型有四方刀架、六角刀架，即在其上装有四把、六把或更多的刀具。回转刀架根据刀架回转轴与安装地面的相对位置，又分为立式刀架和卧式刀架两...
