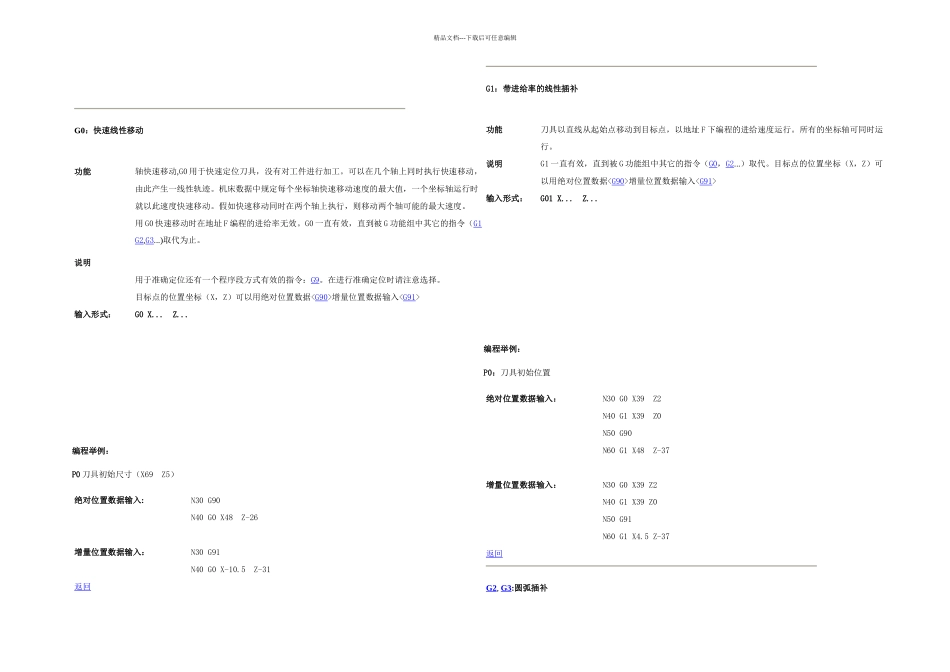

精品文档---下载后可任意编辑G0：快速线性移动功能轴快速移动,G0 用于快速定位刀具，没有对工件进行加工。可以在几个轴上同时执行快速移动，由此产生一线性轨迹。机床数据中规定每个坐标轴快速移动速度的最大值，一个坐标轴运行时就以此速度快速移动。假如快速移动同时在两个轴上执行，则移动两个轴可能的最大速度。用 G0 快速移动时在地址 F 编程的进给率无效。G0 一直有效，直到被 G 功能组中其它的指令（G1G2,G3...)取代为止。说明用于准确定位还有一个程序段方式有效的指令：G9。在进行准确定位时请注意选择。目标点的位置坐标（X，Z）可以用绝对位置数据增量位置数据输入输入形式：G0 X... Z... 编程举例：P0 刀具初始尺寸（X69 Z5）绝对位置数据输入:N30 G90N40 G0 X48 Z-26 增量位置数据输入：N30 G91 N40 G0 X-10.5 Z-31返回G1：带进给率的线性插补功能刀具以直线从起始点移动到目标点，以地址 F 下编程的进给速度运行。所有的坐标轴可同时运行。说明G1 一直有效，直到被 G 功能组中其它的指令（G0，G2...）取代。目标点的位置坐标（X，Z）可以用绝对位置数据增量位置数据输入输入形式：G01 X... Z... 编程举例：P0：刀具初始位置绝对位置数据输入： N30 G0 X39 Z2N40 G1 X39 Z0N50 G90N60 G1 X48 Z-37 增量位置数据输入：N30 G0 X39 Z2N40 G1 X39 Z0N50 G91N60 G1 X4.5 Z-37返回G2, G3:圆弧插补精品文档---下载后可任意编辑功能刀具以圆弧轨迹从起始点移动到终点，方向由 G 指令确定：G2——顺时针方向 G3——逆时针方向在地址 F 下编程的进给率决定圆弧插补速度。圆弧可以按下述不同的方式表示：— 1.圆心坐标和终点坐标— 2.半径和终点坐标— 3.圆心和张角— 4.张角和终点坐标G2 和 G3 一直有效，直到被 G 功能组种其它的指令（G0，G1，……）取代为止。圆弧尺寸插补圆弧尺寸必须在一定的公差范围之内。系统比较圆弧起始点和终点处的半径，假如其值公差在公差范围之内，则可精确设定圆心，若超出公差范围则给出报警。公差值可通过机床数据设定。 G2 编程举例：P0 圆心坐标相对四种表示方式的输入形式分别如下示： 1.圆心坐标和终点坐标G2 X... Z... I... K... 2.半径和终点坐标G2 X... Z... CR= 3.圆心和张角G2 AR=... I... K... 4.张角和终点坐标G2 AR=... X... Z...例程分别为： 1.圆心坐标和终点坐标N030 G0 X40 ...
