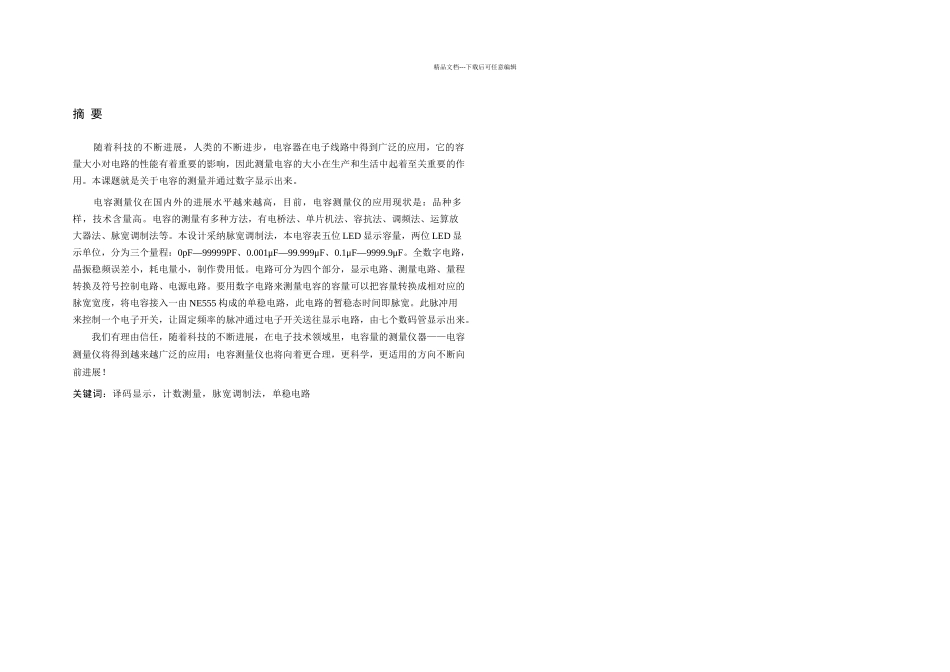

精品文档---下载后可任意编辑摘 要随着科技的不断进展，人类的不断进步，电容器在电子线路中得到广泛的应用，它的容量大小对电路的性能有着重要的影响，因此测量电容的大小在生产和生活中起着至关重要的作用。本课题就是关于电容的测量并通过数字显示出来。电容测量仪在国内外的进展水平越来越高，目前，电容测量仪的应用现状是：品种多样，技术含量高。电容的测量有多种方法，有电桥法、单片机法、容抗法、调频法、运算放大器法、脉宽调制法等。本设计采纳脉宽调制法，本电容表五位 LED 显示容量，两位 LED 显示单位，分为三个量程：0pF—99999PF、0.001μF—99.999μF、0.1μF—9999.9μF。全数字电路，晶振稳频误差小，耗电量小，制作费用低。电路可分为四个部分，显示电路、测量电路、量程转换及符号控制电路、电源电路。要用数字电路来测量电容的容量可以把容量转换成相对应的脉宽宽度，将电容接入一由 NE555 构成的单稳电路，此电路的暂稳态时间即脉宽。此脉冲用来控制一个电子开关，让固定频率的脉冲通过电子开关送往显示电路，由七个数码管显示出来。我们有理由信任，随着科技的不断进展，在电子技术领域里，电容量的测量仪器——电容测量仪将得到越来越广泛的应用；电容测量仪也将向着更合理，更科学，更适用的方向不断向前进展！关键词：译码显示，计数测量，脉宽调制法，单稳电路 精品文档---下载后可任意编辑目录摘要 IABSTRACTII目录 III第一章绪论 1课题讨论现状 1 1.1.1 电容测量的技术进展 11.1.2 课题讨论的目的与意义 2 1.2 课题主要设计内容 21.3 课题指标与参数 2第二章各设计方案的比较及论证 32.1 各方案基本原理的介绍 4 2.2 方案比较及确定 8第三章总体电路设计 9系统工作原理及方框图 9容量测量工作原理 1 03.1.2NE555 的介绍 1 0电源电路 1 23.2.1 桥式整流电路的工作原理 1 3143.3.1 MC14060 的介绍 1 53.3.2MC14040 的介绍 173.4 量程转换及符号控制电路 1 83.4.1 MC14017 的介绍 19计数显示电路 2 13.5.1 七段 LED 显示及其工作原理 2 33.5.2MC14543 的介绍 2 4采纳脉宽调制法的误差分析 2 6使用方法与校正 2 7元件的选择与制作 2 73.9 整体电路原理图 2 8第四章 PROTEL DXP 应用 294.1 PROTEL DXP 的介绍 2 94.2 原理图设计步骤 304.3 PCB 板图的设计步骤 3 1结论 35参考文献 36致谢 37附录 38精品文档---下载后可任意...
