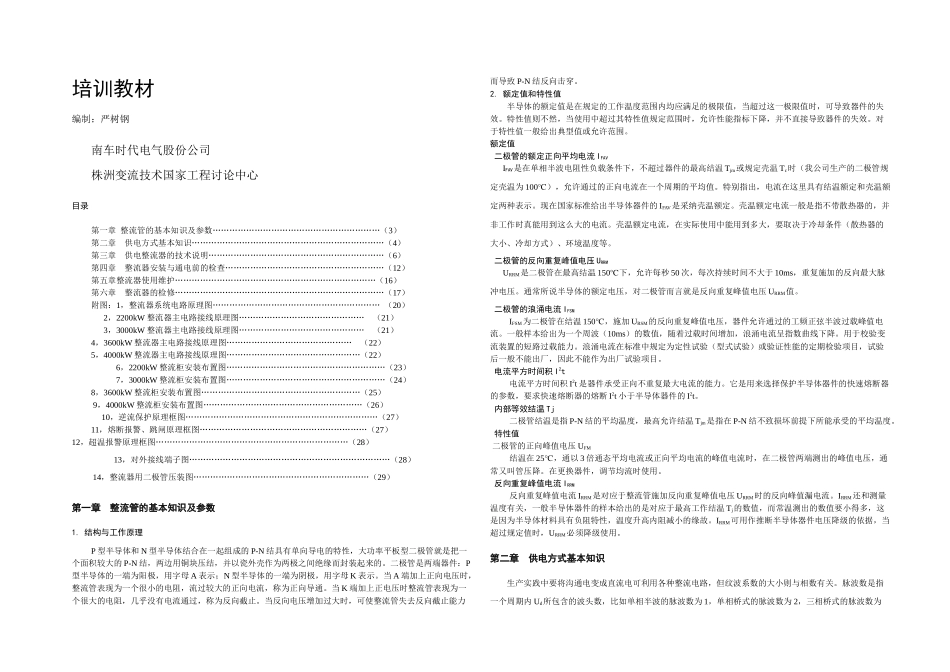

培训教材编制：严树钢南车时代电气股份公司株洲变流技术国家工程讨论中心目录第一章 整流管的基本知识及参数……………………………………………………（3）第二章 供电方式基本知识……………………………………………………………（4）第三章 供电整流器的技术说明………………………………………………………（6）第四章 整流器安装与通电前的检查…………………………………………………（12）第五章整流器使用维护………………………………………………………………（16）第六章 整流器的检修…………………………………………………………………（17）附图：1，整流器系统电路原理图…………………………………………………… （20） 2，2200kW 整流器主电路接线原理图……………………………………… （21） 3，3000kW 整流器主电路接线原理图……………………………………… （21）4，3600kW 整流器主电路接线原理图……………………………………… （22）5，4000kW 整流器主电路接线原理图…………………………………………（22）6，2200kW 整流柜安装布置图…………………………………………………（23）7，3000kW 整流柜安装布置图…………………………………………………（24）8，3600kW 整流柜安装布置图…………………………………………………（25） 9，4000kW 整流柜安装布置图…………………………………………………（26） 10，逆流保护原理框图……………………………………………………………（27）11，熔断报警、跳闸原理框图……………………………………………………（27）12，超温报警原理框图……………………………………………………………（28）13，对外接线端子图………………………………………………………………（28） 14，整流器用二极管压装图………………………………………………………（29）第一章 整流管的基本知识及参数1. 结构与工作原理P 型半导体和 N 型半导体结合在一起组成的 P-N 结具有单向导电的特性，大功率平板型二极管就是把一个面积较大的 P-N 结，两边用铜块压结，并以瓷外壳作为两极之间绝缘而封装起来的。二极管是两端器件：P型半导体的一端为阳极，用字母 A 表示；N 型半导体的一端为阴极，用字母 K 表示。当 A 端加上正向电压时，整流管表现为一个很小的电阻，流过较大的正向电流，称为正向导通。当 K 端加上正电压时整流管表现为一个很大的电阻...
