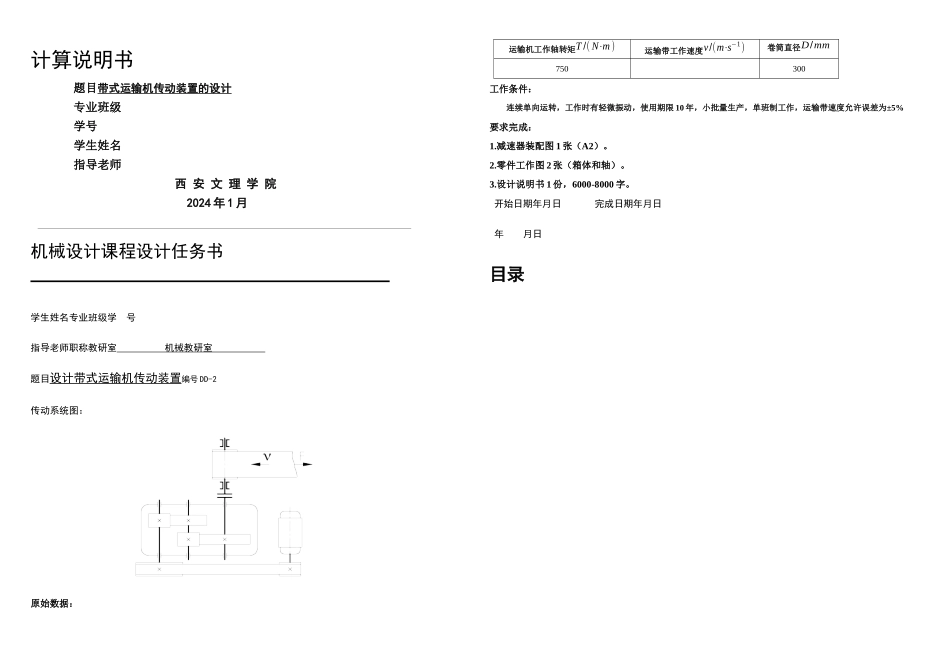

计算说明书题目带式运输机传动装置的设计专业班级学号学生姓名指导老师西 安 文 理 学 院2024 年 1 月机械设计课程设计任务书学生姓名专业班级学 号指导老师职称教研室 机械教研室 题目设计带式运输机传动装置编号 DD-2传动系统图：原始数据：运输机工作轴转矩T /( N⋅m )运输带工作速度v/(m⋅s−1)卷筒直径D/mm750300工作条件：连续单向运转，工作时有轻微振动，使用期限 10 年，小批量生产，单班制工作，运输带速度允许误差为±5%要求完成：1.减速器装配图 1 张（A2）。2.零件工作图 2 张（箱体和轴）。3.设计说明书 1 份，6000-8000 字。开始日期年月日 完成日期年月日 年 月日目录精品文档---下载后可任意编辑1 总体设计 6电动机的选择 2 传动比的分配 2 传动装置的运动和动力参数计算 2 2 传动零件的设计计算 2 设计带和带轮 2 高速级齿轮传动的计算设计 2 低速级齿轮传动的计算设计 2 3 、联轴器选择 2 4 、初算轴径 2 5 、轴承的润滑方式选择 2 6 、箱体的结构尺寸 2 7 、减速器附件的选择 2 8 、初选轴承 2 9 、键的选择 2 10 、设计小结 2 11 、参考资料目录 2 题目：设计带式运输机传送装置编号 DD—2设计参数：1、运输带工作周转矩：T=750 N∗m；2、运输带工作速度:v=0.75m/ s；3、卷筒直径：D=300 mm；4、卷筒工作效率：η=0.96；5、工作寿命：10 年单班制工作；6、工作条件：连续单向运转，工作时有轻微振动，使用期限 10 年，小批量生产，单班制工作，允许带速度误差±5%。 7 传动系统图如下：开始日期年月日 完成日期年月日1 总体设计电动机的选择1 电动机类型的选择 根据动力源和工作条件，选用 Y 系列三相异步电动机。2 电动机功率的选择 工作机所需要的有效功率为：=Tn9550ηw =750×47.759550×0.96 KW=3.90625KW , 其中为工作机传动效率。为了计算电动机所需功率,需确定传动装置总功率 η。设各效率分别为：、（V 带传动传动）、（角接触球轴承）、（齿轮传动 7 级精度）、（HL 弹性柱销联轴器效率）。查表得：=0.95，=0.98，=0.97，=0.99；则 传 动 装 置 的 总 效 率 为 ： η=η1η24 η32η4 =0.95×0.984×0.972×0.99¿0.82电动机所需功率为： =PWη =3.90630.82 KW=4 .7854 KW由表 19-13 选取电动机的额定功率为 KW。3 工作机转速 =60×1000vπD=60000×0.753.14×300 r /min=47.75r /mi...
