新级通信工程电磁场与电磁波实验指导书李路

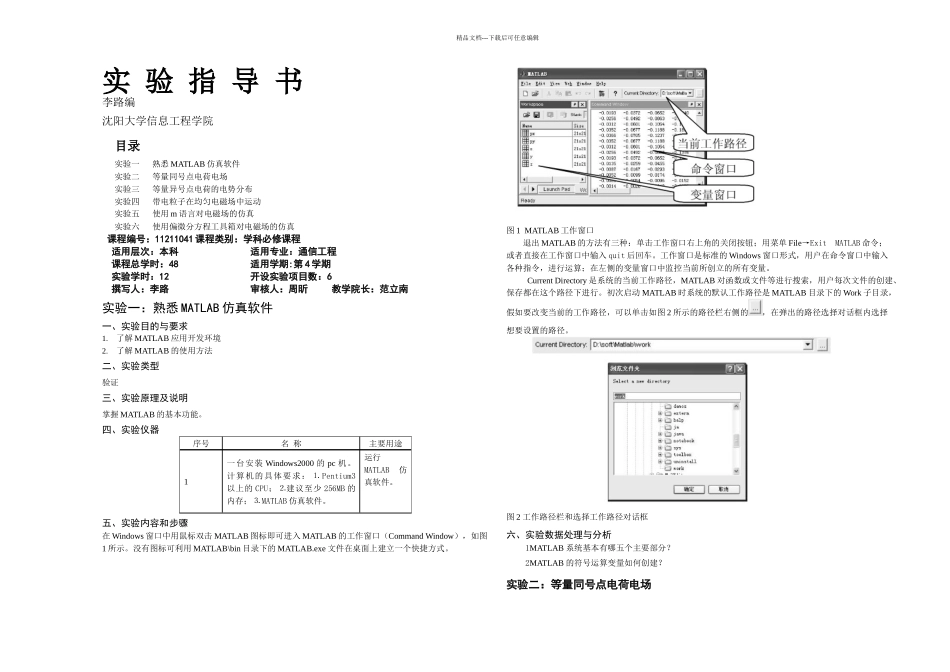

精品文档---下载后可任意编辑实 验 指 导 书李路编沈阳大学信息工程学院目录实验一 熟悉 MATLAB 仿真软件实验二 等量同号点电荷电场实验三 等量异号点电荷的电势分布实验四 带电粒子在均匀电磁场中运动实验五 使用 m 语言对电磁场的仿真实验六 使用偏微分方程工具箱对电磁场的仿真课程编号：11211041 课程类别：学科必修课程适用层次：本科 适用专业：通信工程课程总学时：48 适用学期:第 4 学期 实验学时：12 开设实验项目数：6撰写人：李路 审核人：周昕 教学院长：范立南实验一：熟悉 MATLAB 仿真软件一、实验目的与要求1.了解 MATLAB 应用开发环境2.了解 MATLAB 的使用方法二、实验类型验证三、实验原理及说明掌握 MATLAB 的基本功能。四、实验仪器序号名 称主要用途1一台安装 Windows2000 的 pc 机。计算机的具体要求：⒈ Pentium3以上的 CPU；⒉建议至少 256MB 的内存；⒊ MATLAB 仿真软件。运行MATLAB仿真软件。五、实验内容和步骤在 Windows 窗口中用鼠标双击 MATLAB 图标即可进入 MATLAB 的工作窗口（Command Window），如图1 所示。没有图标可利用 MATLAB\bin 目录下的 MATLAB.exe 文件在桌面上建立一个快捷方式。图 1 MATLAB 工作窗口退出 MATLAB 的方法有三种：单击工作窗口右上角的关闭按钮；用菜单 File→Exit MATLAB 命令；或者直接在工作窗口中输入 quit 后回车。工作窗口是标准的 Windows 窗口形式，用户在命令窗口中输入各种指令，进行运算；在左侧的变量窗口中监控当前所创立的所有变量。Current Directory 是系统的当前工作路径，MATLAB 对函数或文件等进行搜索，用户每次文件的创建、保存都在这个路径下进行。初次启动 MATLAB 时系统的默认工作路径是 MATLAB 目录下的 Work 子目录，假如要改变当前的工作路径，可以单击如图 2 所示的路径栏右侧的，在弹出的路径选择对话框内选择想要设置的路径。图 2 工作路径栏和选择工作路径对话框六、实验数据处理与分析1MATLAB 系统基本有哪五个主要部分？2MATLAB 的符号运算变量如何创建？实验二：等量同号点电荷电场精品文档---下载后可任意编辑一、实验目的与要求1.学习了解 MATLAB 数据表示、运算符和表达式；2.掌握等量同号点电荷电场的分布情况。二、实验类型设计三、实验原理及说明MATLAB 输入命令的方式有两种，一种就是在命令窗口中直接输入简单的语句，这种方式适应于命令比较简单、且处...
