晋煤集团供电系统图绘制标准

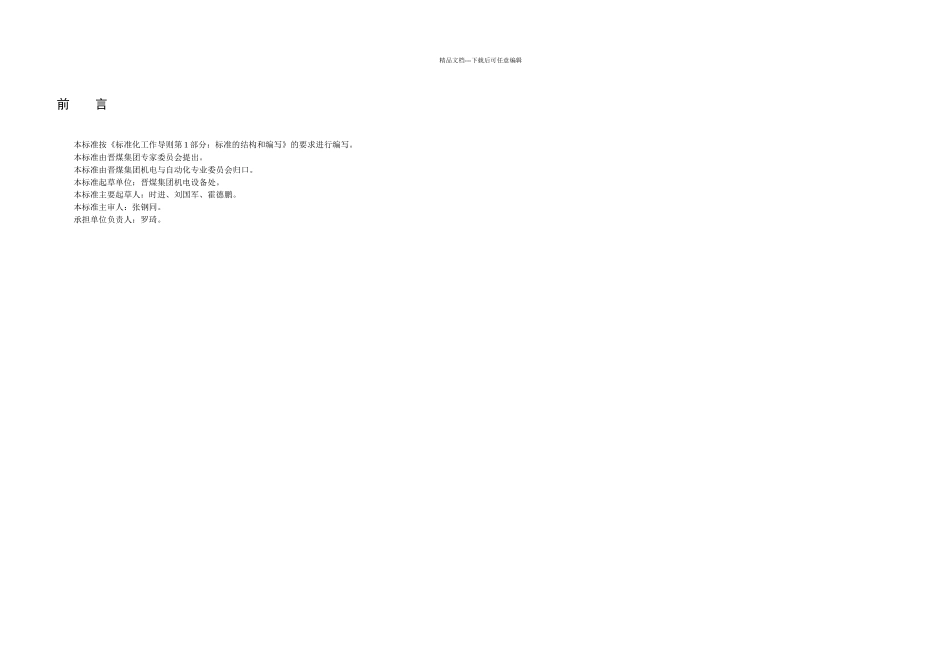

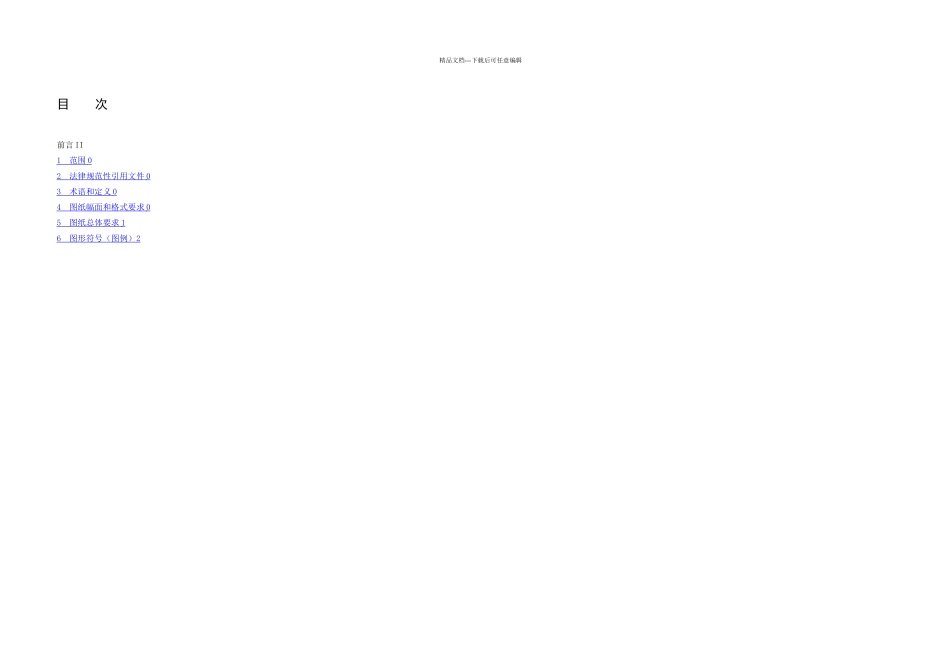

精品文档---下载后可任意编辑Q/JM 企业标准Q/JMXXXX—XXXX 晋煤集团供电系统图绘制技术标准（报批稿）XXXX-XX-XX发布XXXX-XX-XX试行晋煤集团科学技术委员会 发 布精品文档---下载后可任意编辑目 次前言 II1 范围 0 2 法律规范性引用文件 0 3 术语和定义 0 4 图纸幅面和格式要求 0 5 图纸总体要求 1 6 图形符号（图例） 2 精品文档---下载后可任意编辑前 言本标准按《标准化工作导则第 1 部分：标准的结构和编写》的要求进行编写。本标准由晋煤集团专家委员会提出。本标准由晋煤集团机电与自动化专业委员会归口。本标准起草单位：晋煤集团机电设备处。本标准主要起草人：时进、刘国军、霍德鹏。本标准主审人：张钢同。承担单位负责人：罗琦。精品文档---下载后可任意编辑晋煤集团供配电系统图绘制技术标准1 范围本标准规定了晋煤集团矿井井上下供配电系统图的图纸绘制技术标准。本标准适用于晋煤集团所属矿井。2 法律规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 18229-2000 CAD 工程制图规则GB/T 4728.1-2024 电气简图用图形符号 第 1 部分 一般要求GB/T 4728.2-2024-T 电气简图用图形符号 第 2 部分 符号要素、限定符号和其他常用符号GB/T 4728.3-2024 电气简图用图形符号 第 3 部分：导体和连接件GB/T 4728.6-2024 电气简图用图形符号 第 6 部分：电能的发生与转换GB/T 4728.7-2024 电气简图用图形符号 第 7 部分：开关、控制和保护器件GB/T 14689-2024 技术制图图纸幅面和格式GB/T 10609.1-2024 技术制图 标题栏MT／T 570—1996 煤矿电气图专用图形符号晋城煤业集团采煤、掘进、机电、运输、通风、地测专业图例及安全标志手册的图例3 术语和定义3.1 电气主接线电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。3.2 电气主接线图（一次接线图）变电站（配电室）的一次接线用规定的设备文字和图形符号按工作顺序排列，详细地表示电气设备或成套装置（GIS）的全部组成和连接关系的电气图称为电气主接线图，又称为一次接线图。3.3 供配电系统图将多个场所、多种电压等级的电气主接线绘制在一张图上，称为供配电系统图。3.4 继电...
