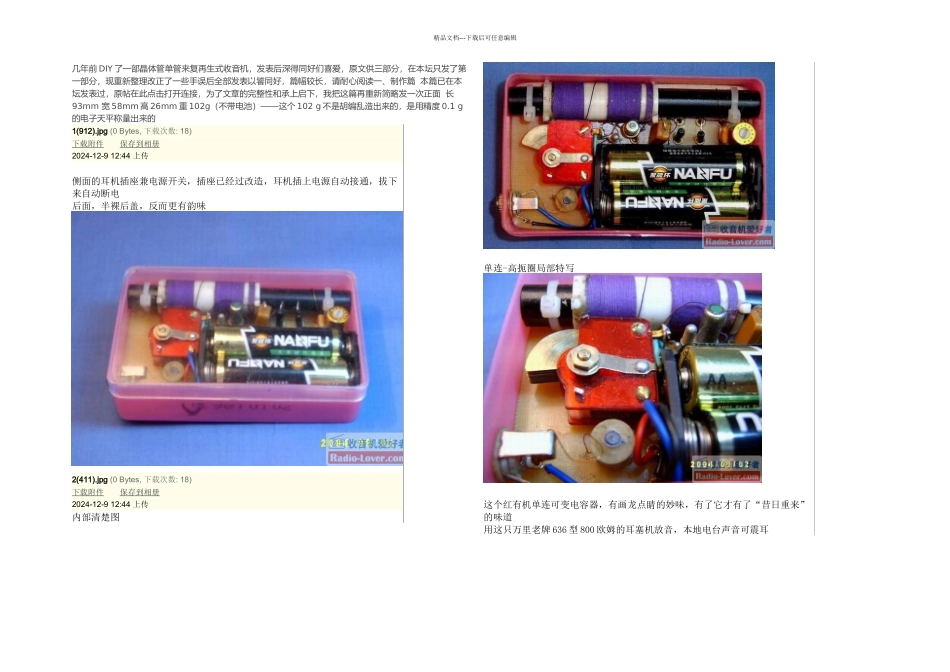

精品文档---下载后可任意编辑几年前 DIY 了一部晶体管单管来复再生式收音机，发表后深得同好们喜爱，原文供三部分，在本坛只发了第一部分，现重新整理改正了一些手误后全部发表以饕同好，篇幅较长，请耐心阅读一、制作篇 本篇已在本坛发表过，原帖在此点击打开连接，为了文章的完整性和承上启下，我把这篇再重新简略发一次正面 长93mm 宽 58mm 高 26mm 重 102g（不带电池）——这个 102 g 不是胡编乱造出来的，是用精度 0.1 g的电子天平称量出来的1(912).jpg (0 Bytes, 下载次数: 18)下载附件 保存到相册2024-12-9 12:44 上传侧面的耳机插座兼电源开关，插座已经过改造，耳机插上电源自动接通，拔下来自动断电后面，半裸后盖，反而更有韵味2(411).jpg (0 Bytes, 下载次数: 18)下载附件 保存到相册2024-12-9 12:44 上传内部清楚图单连-高扼圈局部特写这个红有机单连可变电容器，有画龙点睛的妙味，有了它才有了“昔日重来”的味道用这只万里老牌 636 型 800 欧姆的耳塞机放音，本地电台声音可震耳精品文档---下载后可任意编辑刻度盘，用药瓶盖子改造，字是打印在照相纸上剪下贴上去的制作过程电原理图这是一张典型的来复再生式收音机电路图，基本工作原理不再赘述，特别之处是它的再生电路，我很喜用这种再生电路。这是由串在高频管发射极中的线圈L3 完成的，L3 是一根直径 0.5 毫米的单根导线在磁棒上绕 1~2 圈，调整和 L1之间的距离来调节再生的大小，这种再生电路的特点是反馈量大而且均匀。从我装过的再生电路形式中这种是效果最好体积最小的，成本也是最低的。值得推举。各元件的选用原则 磁性天线 截面有圆形和方型两种。圆形有直径 10 毫米和 8 毫米两种，方型有 4*12 和 5*17 毫米两种 单管机放大量有限，从天线上接受的能量越多越好。所以磁性天线长度越长越好，同样长度下截面积越大越好，所以，若长度相同，选择的顺序应该是 5*17 毫米方型（截面积 85 平方毫米），10 毫米圆形（截面积 78.5 平方毫米），8 毫米圆形（截面积 50.24 平方毫米），4*12 毫米方型（截面积 48 平方毫米）C1, 4~20pF 半可变电容，可用一只拉线电容或一只 18pF 左右的固定电容代替 很多刊物和爱好者都不加这个电容，认为这是个可有可无的零件。我的结论是：矿石机可以省，再生机不可省！这个结论是在这次装机调试中得出的。刚开始没有加这个电容，在这次装机调试完以后用信号发生器测了...
