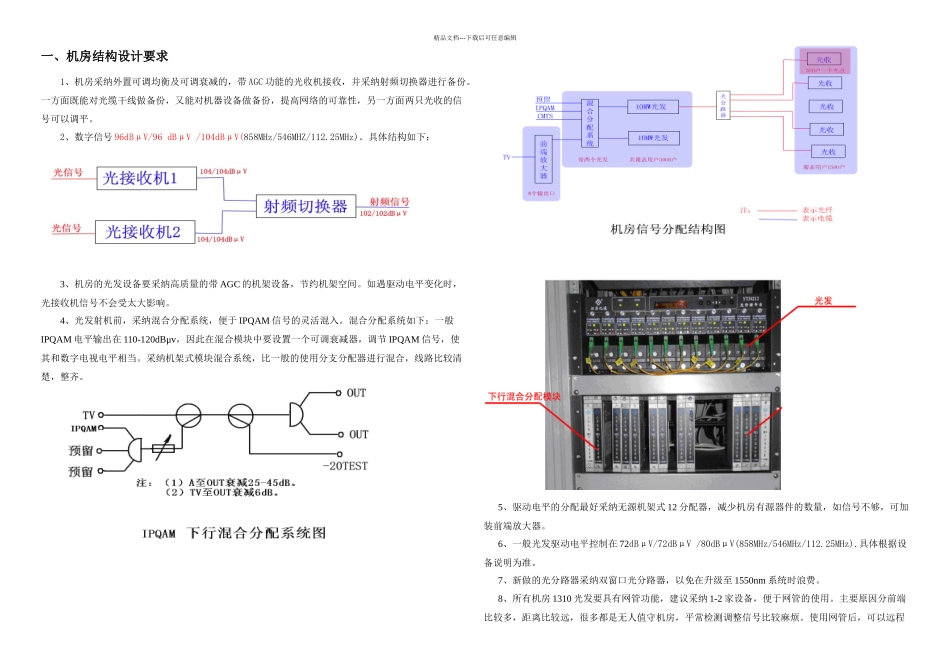

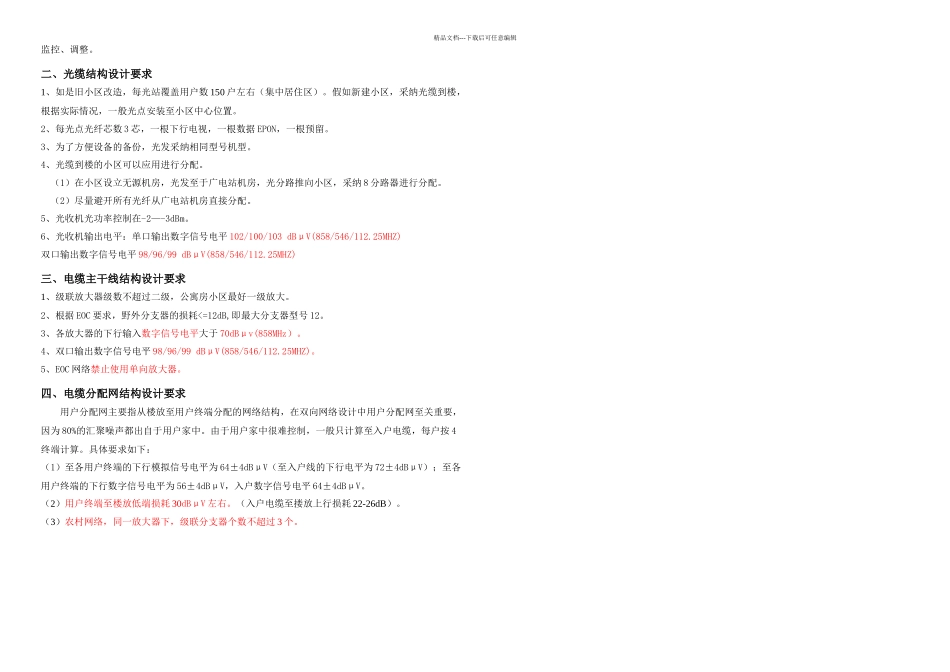

精品文档---下载后可任意编辑一、机房结构设计要求1、机房采纳外置可调均衡及可调衰减的，带 AGC 功能的光收机接收，并采纳射频切换器进行备份。一方面既能对光缆干线做备份，又能对机器设备做备份，提高网络的可靠性，另一方面两只光收的信号可以调平。2、数字信号 96dBμV/96 dBμV /104dBμV(858MHz/546MHZ/112.25MHz)。具体结构如下：3、机房的光发设备要采纳高质量的带 AGC 的机架设备，节约机架空间。如遇驱动电平变化时，光接收机信号不会受太大影响。4、光发射机前，采纳混合分配系统，便于 IPQAM 信号的灵活混入。混合分配系统如下：一般IPQAM 电平输出在 110-120dBμv，因此在混合模块中要设置一个可调衰减器，调节 IPQAM 信号，使其和数字电视电平相当。采纳机架式模块混合系统，比一般的使用分支分配器进行混合，线路比较清楚，整齐。5、驱动电平的分配最好采纳无源机架式 12 分配器，减少机房有源器件的数量，如信号不够，可加装前端放大器。6、一般光发驱动电平控制在 72dBμV/72dBμV /80dBμV(858MHz/546MHz/112.25MHz).具体根据设备说明为准。7、新做的光分路器采纳双窗口光分路器，以免在升级至 1550nm 系统时浪费。8、所有机房 1310 光发要具有网管功能，建议采纳 1-2 家设备，便于网管的使用。主要原因分前端比较多，距离比较远，很多都是无人值守机房，平常检测调整信号比较麻烦。使用网管后，可以远程精品文档---下载后可任意编辑监控、调整。二、光缆结构设计要求1、如是旧小区改造，每光站覆盖用户数 150 户左右（集中居住区）。假如新建小区，采纳光缆到楼，根据实际情况，一般光点安装至小区中心位置。2、每光点光纤芯数 3 芯，一根下行电视，一根数据 EPON，一根预留。3、为了方便设备的备份，光发采纳相同型号机型。4、光缆到楼的小区可以应用进行分配。（1）在小区设立无源机房，光发至于广电站机房，光分路推向小区，采纳 8 分路器进行分配。（2）尽量避开所有光纤从广电站机房直接分配。5、光收机光功率控制在-2—-3dBm。6、光收机输出电平：单口输出数字信号电平 102/100/103 dBμV(858/546/112.25MHZ)双口输出数字信号电平 98/96/99 dBμV(858/546/112.25MHZ)三、电缆主干线结构设计要求1、级联放大器级数不超过二级，公寓房小区最好一级放大。2、根据 EOC 要求，野外分支器的损耗<=12dB,即最大分支器型号 12。3、各放大器的下行输入数字信号电平大于 70dBμv(858MHz）。4...
