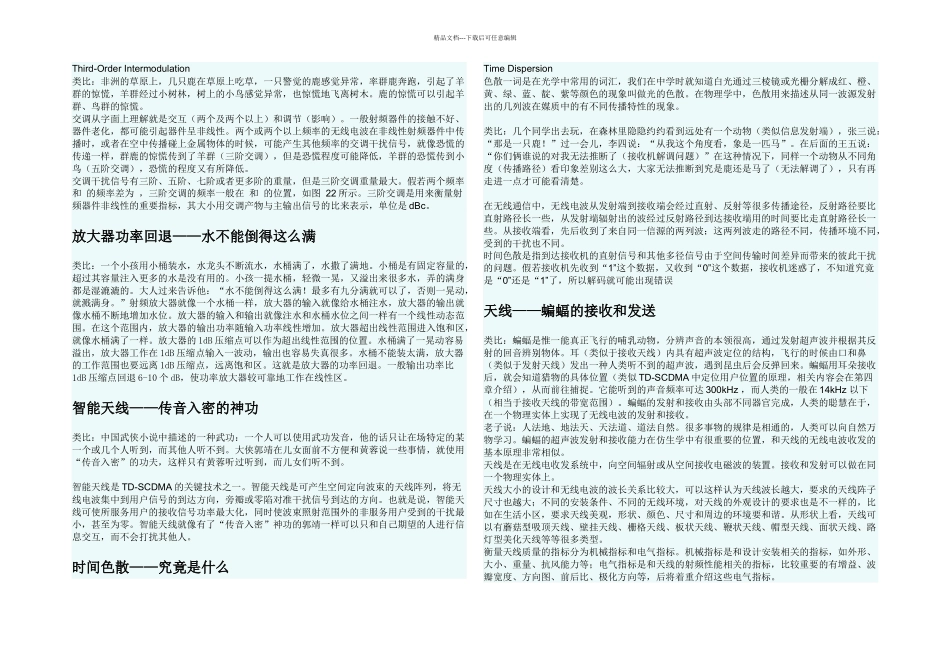

有趣味的通信知识_第1页
1/17

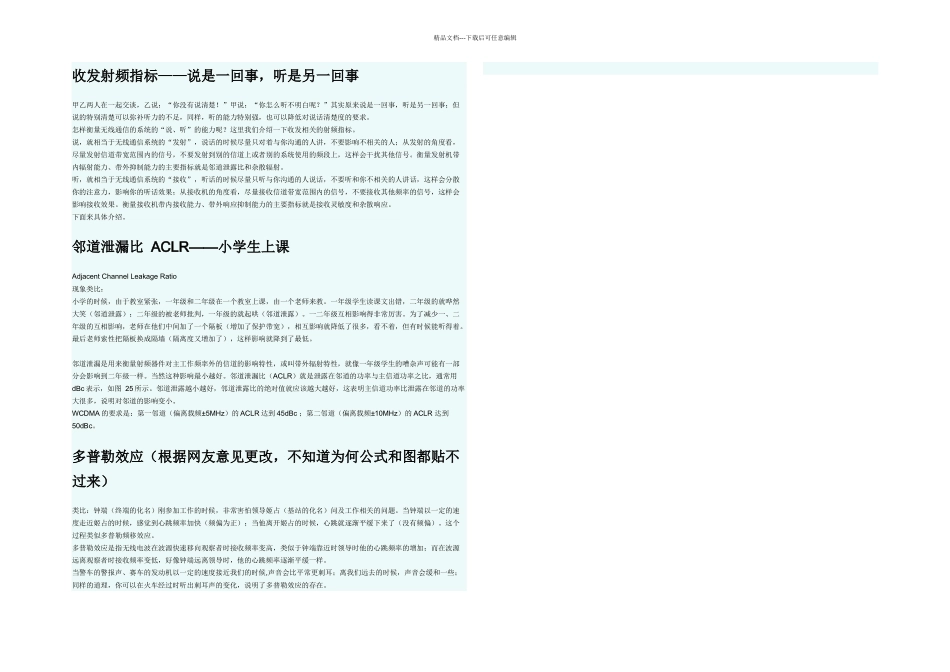

有趣味的通信知识_第2页
2/17

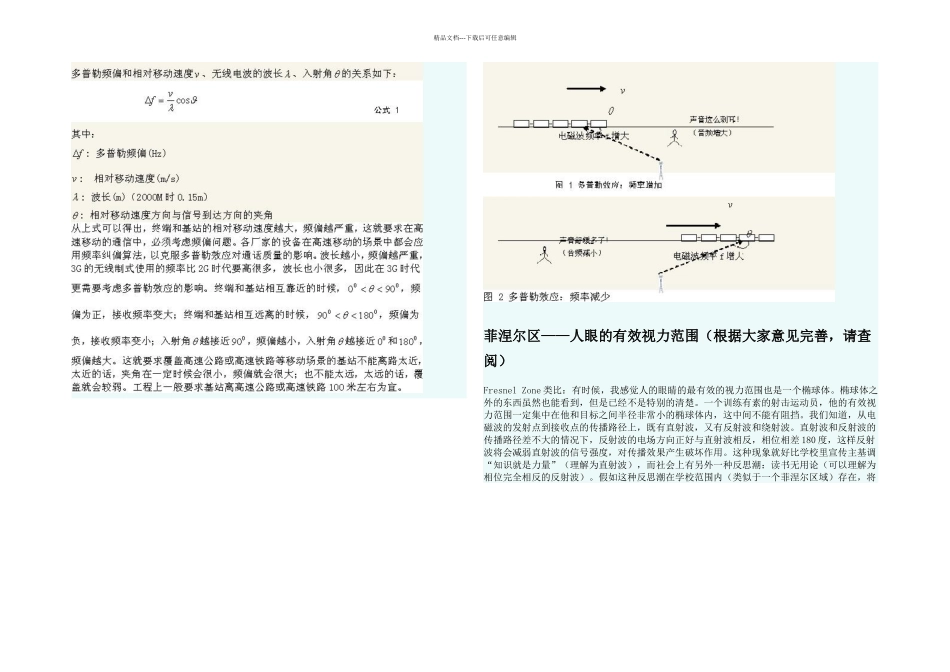

有趣味的通信知识_第3页
3/17
精品文档---下载后可任意编辑Third-Order Intermodulation类比:非洲的草原上,几只鹿在草原上吃草,一只警觉的鹿感觉异常,率群鹿奔跑,引起了羊群的惊慌,羊群经过小树林,树上的小鸟感觉异常,也惊慌地飞离树木。鹿的惊慌可以引起羊群、鸟群的惊慌。交调从字面上理解就是交互(两个及两个以上)和调节(影响)。一般射频器件的接触不好、器件老化,都可能引起器件呈非线性。两个或两个以上频率的无线电波在非线性射频器件中传播时,或者在空中传播碰上金属物体的时候,可能产生其他频率的交调干扰信号,就像恐慌的传递一样,群鹿的惊慌传到了羊群(三阶交调),但是恐慌程度可能降低,羊群的恐慌传到小鸟(五阶交调),恐慌的程度又有所降低。交调干扰信号有三阶、五阶、七阶或者更多阶的重量,但是三阶交调重量最大。假若两个频率 和 的频率差为 ,三阶交调的频率一般在 和 的位置,如图 22 所示。三阶交调是用来衡量射频器件非线性的重要指标,其大小用交调产物与主输出信号的比来表示,单位是 dBc。 放大器功率回退——水不能倒得这么满类比:一个小孩用小桶装水,水龙头不断流水,水桶满了,水撒了满地。小桶是有固定容量的,超过其容量注入更多的水是没有用的。小孩一提水桶,轻微一晃,又溢出来很多水,弄的满身都是湿漉漉的。大人过来告诉他:“水不能倒得这么满!最多有九分满就可以了,否则一晃动,就溅满身。”射频放大器就像一个水桶一样,放大器的输入就像给水桶注水,放大器的输出就像水桶不断地增加水位。放大器的输入和输出就像注水和水桶水位之间一样有一个线性动态范围。在这个范围内,放大器的输出功率随输入功率线性增加。放大器超出线性范围进入饱和区,就像水桶满了一样。放大器的 1dB 压缩点可以作为超出线性范围的位置。水桶满了一晃动容易溢出,放大器工作在 1dB 压缩点输入一波动,输出也容易失真很多。水桶不能装太满,放大器的工作范围也要远离 1dB 压缩点,远离饱和区。这就是放大器的功率回退。一般输出功率比1dB 压缩点回退 6-10 个 dB,使功率放大器较可靠地工作在线性区。智能天线——传音入密的神功类比:中国武侠小说中描述的一种武功:一个人可以使用武功发音,他的话只让在场特定的某一个或几个人听到,而其他人听不到。大侠郭靖在儿女面前不方便和黄蓉说一些事情,就使用“传音入密”的功夫,这样只有黄蓉听过听到,而儿女们听不到。智能天线是 TD-SCDMA 的关键技术之一。智能天线...
