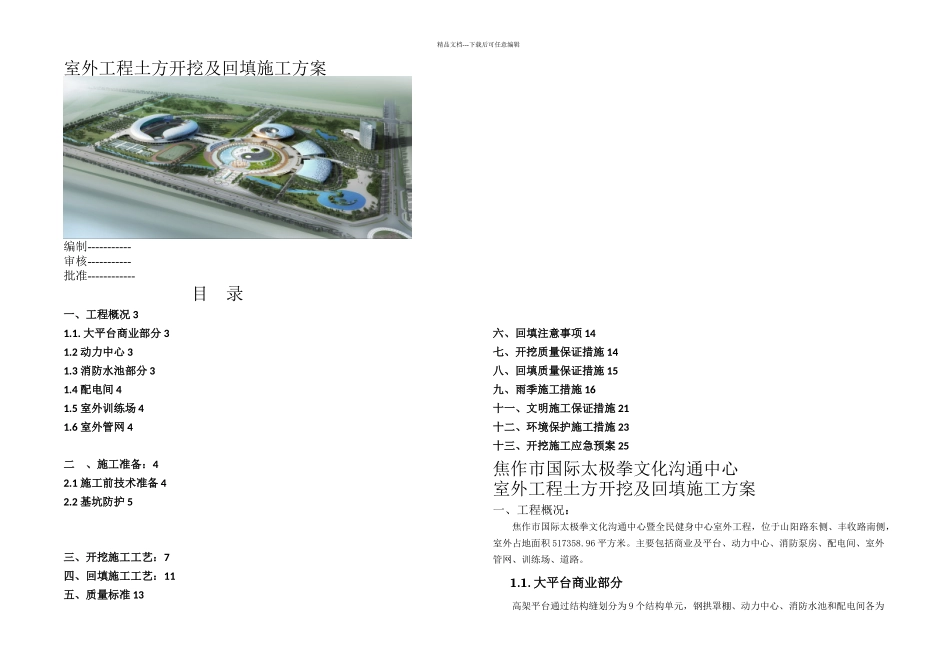

精品文档---下载后可任意编辑室外工程土方开挖及回填施工方案编制-----------审核-----------批准------------目 录一、工程概况 31.1. 大平台商业部分 31.2 动力中心 31.3 消防水池部分 31.4 配电间 41.5 室外训练场 41.6 室外管网 4二 、施工准备：42.1 施工前技术准备 42.2 基坑防护 5三、开挖施工工艺：7四、回填施工工艺：11五、质量标准 13六、回填注意事项 14七、开挖质量保证措施 14八、回填质量保证措施 15九、雨季施工措施 16十一、文明施工保证措施 21十二、环境保护施工措施 23十三、开挖施工应急预案 25焦作市国际太极拳文化沟通中心室外工程土方开挖及回填施工方案一、工程概况：焦作市国际太极拳文化沟通中心暨全民健身中心室外工程，位于山阳路东侧、丰收路南侧，室外占地面积 517358.96 平方米。主要包括商业及平台、动力中心、消防泵房、配电间、室外管网、训练场、道路。1.1. 大平台商业部分高架平台通过结构缝划分为 9 个结构单元，钢拱罩棚、动力中心、消防水池和配电间各为精品文档---下载后可任意编辑一个结构单元。高架平台无地下室，地上一层，层高 6 米。钢拱罩棚位于 5#高架平台中部，无地下室，地上一层，层高 6 米。高架平台及入口钢罩棚为框架结构。⑴ 建设位置：大平台位于太极广场周围，与太极游泳馆、全民健身中心、太极体育馆、太极体育场相连；⑵ 建筑占地面积 11762 平方米，建筑面积 6984.1 平方米；⑶ 建筑设计标高：根据本项目用地地形图及竖向设计，确定±0.000=95.20，室内外高差300mm；1.2 动力中心动力中心为框架结构，梁板式筏基，地下一层，地上一层，层高分别为 5.5 米、6.25m。⑴ 建设位置：动力中心位于地块的西南角，后勤服务中心东侧，太极体育馆西侧；⑵ 建筑面积：1395.4 平方米；1.3 消防水池部分消防水池为剪力墙结构，筏板基础，地下一层，层高 4.7 米。⑴ 建设位置：消防水池位于太极体育馆东侧，办公用房西侧，全部位于地下；⑵ 建筑面积：452.6 平方米；1.4 配电间配电间为框架结构，地下一层，地上一层，层高分别为 1.9 米、4.3 米。⑴ 建设位置：配电间位于室外篮球场南侧；⑵ 建筑面积：285 平方米；1.5 室外训练场室外训练场设羽毛球场地、篮球场地、网球场地、门球场地、热身训练场、田径跑道区、足球竞赛区、跳远区、撑杆跳高区、铅球、链球、铁饼投掷区。1.6 室外管网管线设计包括：室外给水、室外污水排放系...
