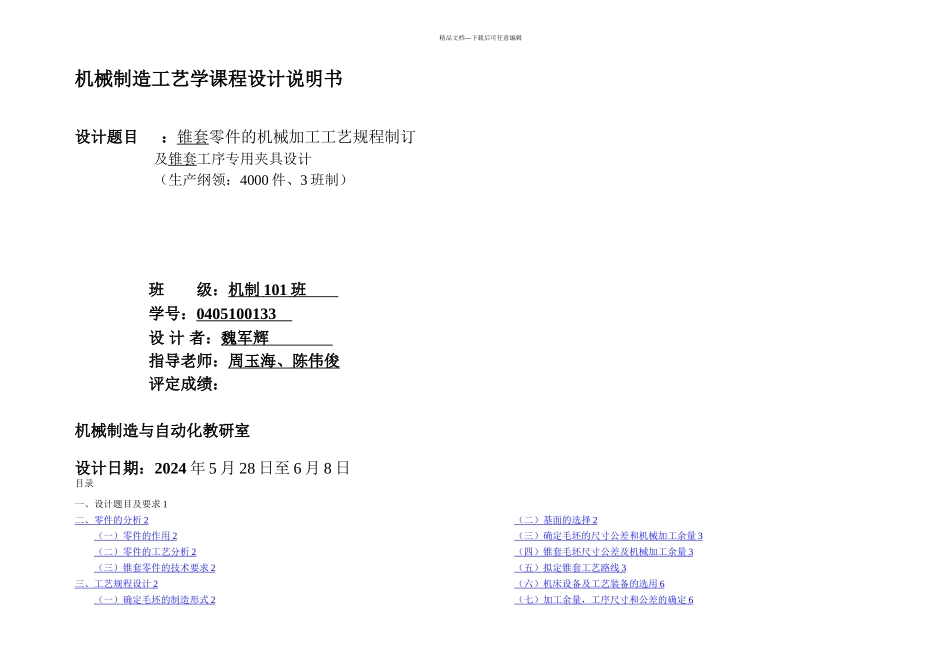

机械制造工艺课程设计说明书

精品文档---下载后可任意编辑机械制造工艺学课程设计说明书设计题目：锥套零件的机械加工工艺规程制订及锥套工序专用夹具设计（生产纲领：4000 件、3 班制）班 级：机制 101 班 学号：0405100133 设 计 者：魏军辉 指导老师：周玉海、陈伟俊评定成绩：机械制造与自动化教研室设计日期：2024 年 5 月 28 日至 6 月 8 日目录一、设计题目及要求 1二、零件的分析 2 （一）零件的作用 2 （二）零件的工艺分析 2 （三） 锥 套零件的技术要求 2 三、工艺规程设计 2 （一）确定毛坯的制造形式 2 （二）基面的选择 2 （三）确定毛坯的尺寸公差和机械加工余量 3 （四）锥套毛坯尺寸公差及机械加工余量 3 （五）拟定锥套工艺路线 3 （六）机床设备及工艺装备的选用 6 （七）加工余量，工序尺寸和公差的确定 6 精品文档---下载后可任意编辑（八）确定切削用量及基本工时（机动时间） 7 （九）本章小结 9 四、加工工艺孔夹具设计 9 （一）加工工艺孔夹具设计 9 （二）定位方案的分析和定位基准的选择 9 （三）定位误差分析 9 （四）切削力的计算与夹紧力分析 10 （五）钻套、衬套、钻模板及夹具体设计 10 （六）夹具精度分析 11 （七）夹具设计及操作的简要说明 11 （八）本章小结 11 五、课程设计心得体会 12 参考文献 13 mmH710mmH710精品文档---下载后可任意编辑一、设计题目及要求题目：设计“锥套”零件的机制加工工艺规程及工艺装备设计内容： 1. 产品零件图和三维图 1 张 2. 产品毛坯图 1 张 3. 机械加工工艺过程卡片 1 张 4. 机械加工工艺卡片 1 张 5. 夹具设计装配图 1 张 6. 夹具设计零件图 2 张 7. 课程设计说明书 1 份精品文档---下载后可任意编辑二、零件的分析（一）零件的作用 固定圆锥轴零件，上面的加油孔进行加润滑油，经过油槽流到锥孔上进行润滑，与圆锥轴配合。图 2.1 锥套零件图（二）零件的工艺分析由锥套零件图知可将其分为两组加工表面。它们相互间有一定的位置要求。现分析如下：（1）以 Ф175mm 圆一个端面为主要加工表面的加工面。这一组加工表面包括：Ф175mm 外圆端面的车削，加工 Ф75mm 的孔，Ф 孔，端面的粗糙度要求为的孔表面粗糙度要求为 Ra0.4。车削φ1210+1mm到φ103−10 mm之间的槽，倒角 1*45。（2）以Φ100mm端面为主要加工表面的加工面。这一组加工表面包括：1 个φ145k 6mm的台阶，1 个...
