机械制造技术课程设计说明书

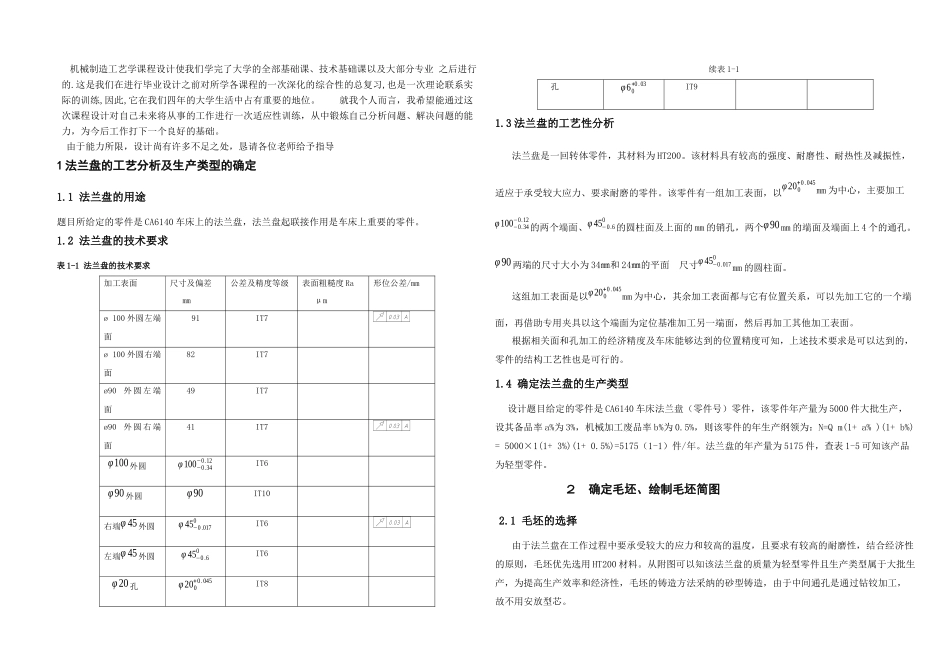

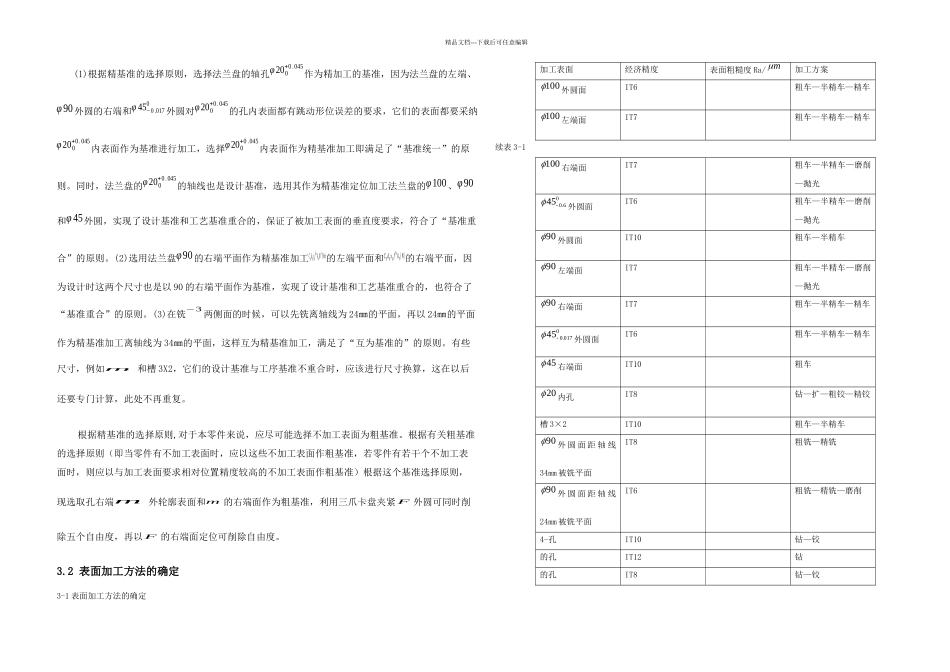

机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业 之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深化的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后工作打下一个良好的基础。 由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导1 法兰盘的工艺分析及生产类型的确定1.1 法兰盘的用途题目所给定的零件是 CA6140 车床上的法兰盘，法兰盘起联接作用是车床上重要的零件。1.2 法兰盘的技术要求表 1-1 法兰盘的技术要求加工表面尺寸及偏差mm公差及精度等级表面粗糙度 Raμm形位公差/mmø 100 外圆左端面91IT7ø 100 外圆右端面 82IT7ø90 外 圆 左 端面 49IT7ø90 外 圆 右 端面 41IT7φ100外圆φ100−0.34−0.12IT6φ90 外圆φ90IT10右端φ 45外圆φ 45−0.0170IT6左端φ 45外圆φ 45−0.60IT6φ20 孔φ200+0.045IT8续表 1-1孔φ60+0.03 IT91.3 法兰盘的工艺性分析法兰盘是一回转体零件，其材料为 HT200。该材料具有较高的强度、耐磨性、耐热性及减振性，适应于承受较大应力、要求耐磨的零件。该零件有一组加工表面，以φ200+0.045mm 为中心，主要加工φ100−0.34−0.12的两个端面、φ 45−0.60的圆柱面及上面的 mm 的销孔，两个φ90mm 的端面及端面上 4 个的通孔。φ90 两端的尺寸大小为 34㎜和 24㎜的平面 尺寸φ 45−0.0170mm 的圆柱面。这组加工表面是以φ200+0.045mm 为中心，其余加工表面都与它有位置关系，可以先加工它的一个端面，再借助专用夹具以这个端面为定位基准加工另一端面，然后再加工其他加工表面。根据相关面和孔加工的经济精度及车床能够达到的位置精度可知，上述技术要求是可以达到的，零件的结构工艺性也是可行的。1.4 确定法兰盘的生产类型设计题目给定的零件是 CA6140 车床法兰盘（零件号）零件，该零件年产量为 5000 件大批生产，设其备品率 a%为 3%，机械加工废品率 b%为 0.5%，则该零件的年生产纲领为：N=Q m(1+ a% )(1+ b%) = 5000×1(1+ 3%)(1+ 0.5%)=5175（1-1）件/年。法兰盘的年产量为 5175 件，查表 1-5 可知该产品为轻型零件。２ 确定毛坯、绘制毛坯简图2.1 毛坯的选择由于法兰盘在工作过程中要承受较大...
