机械基础二键连接

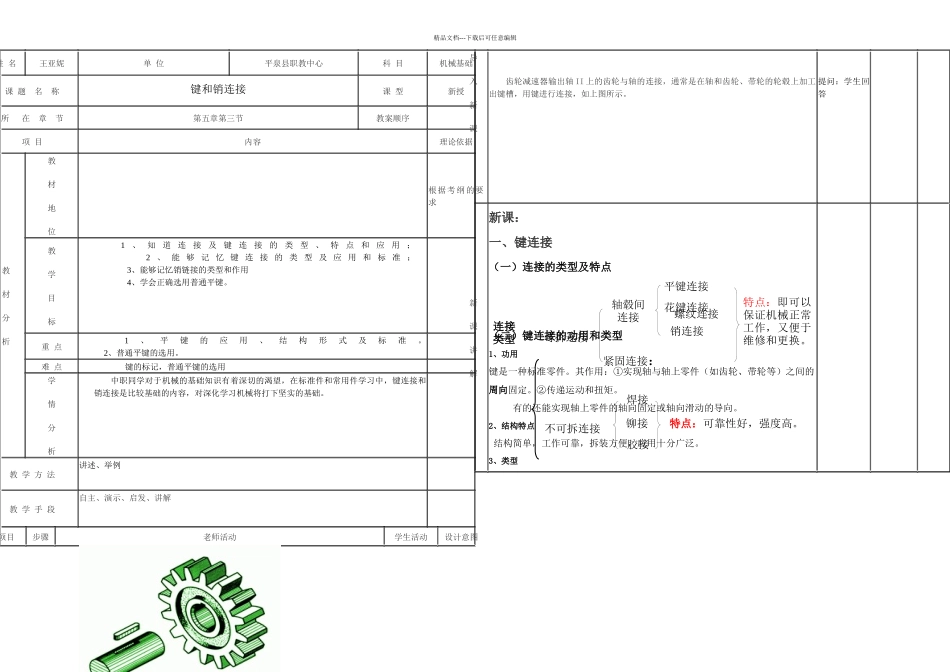

机械基础二键连接_第1页
1/6

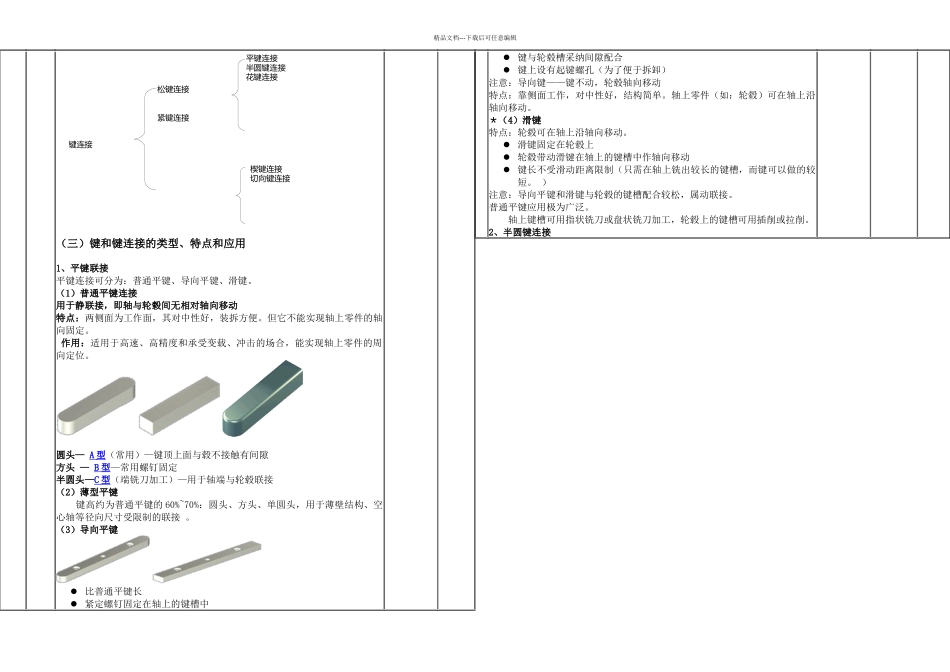

机械基础二键连接_第2页
2/6

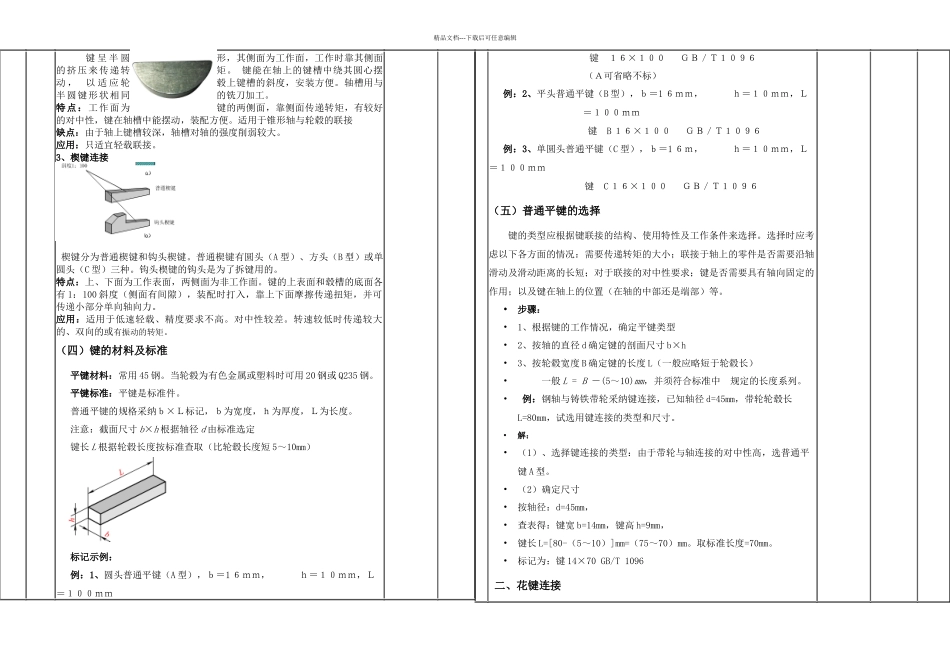

机械基础二键连接_第3页
3/6
精品文档---下载后可任意编辑姓 名王亚妮单 位平泉县职教中心科 目机械基础课 题 名 称键和销连接课 型新授所 在 章 节第五章第三节教案顺序项 目内容理论依据教材分析教 材 地 位 根据考纲的要求教学目标1、知道连接及键连接的类型、特点和应用; 2 、 能 够 记 忆 键 连 接 的 类 型 及 应 用 和 标 准 ; 3、能够记忆销链接的类型和作用 4、学会正确选用普通平键。 重 点1、平键的应用、结构形式及标准。 2、普通平键的选用。难 点键的标记,普通平键的选用学 情 分 析 中职同学对于机械的基础知识有着深切的渴望,在标准件和常用件学习中,键连接和销连接是比较基础的内容,对深化学习机械将打下坚实的基础。教 学 方 法讲述、举例教 学 手 段自主、演示、启发、讲解项目步骤老师活动学生活动设计意图导 入 新 课 齿轮减速器输出轴 II 上的齿轮与轴的连接,通常是在轴和齿轮、带轮的轮毂上加工出键槽,用键进行连接,如上图所示。 提问:学生回答 新课讲解新课:一、键连接(一)连接的类型及特点(二)键连接的功用和类型1、功用键是一种标准零件。其作用:①实现轴与轴上零件(如齿轮、带轮等)之间的周向固定。②传递运动和扭矩。 有的还能实现轴上零件的轴向固定或轴向滑动的导向。2、结构特点 结构简单,工作可靠,拆装方便,应用十分广泛。3、类型连接类型可拆连接不可拆连接轴毂间连接紧固连接:平键连接花键连接销连接 焊接铆接胶接螺纹连接特点:即可以保证机械正常工作,又便于维修和更换。特点:可靠性好,强度高。键连接 松键连接 紧键连接 平键连接 半圆键连接 花键连接 楔键连接 切向键连接 精品文档---下载后可任意编辑(三)键和键连接的类型、特点和应用1、平键联接平键连接可分为:普通平键、导向平键、滑键。(1)普通平键连接用于静联接,即轴与轮毂间无相对轴向移动特点:两侧面为工作面,其对中性好,装拆方便。但它不能实现轴上零件的轴向固定。 作用:适用于高速、高精度和承受变载、冲击的场合,能实现轴上零件的周向定位。圆头— A 型 (常用)—键顶上面与毂不接触有间隙方头 — B 型 —常用螺钉固定半圆头—C 型 (端铣刀加工)—用于轴端与轮毂联接(2)薄型平键 键高约为普通平键的 60%~70%:圆头、方头、单圆头,用于薄壁结构、空心轴等径向尺寸受限制的联接 。(3)导向平键 比普通平键长 紧定螺钉固定在轴上的键槽...
