机械基础课程设计一级直齿圆柱齿轮减速器

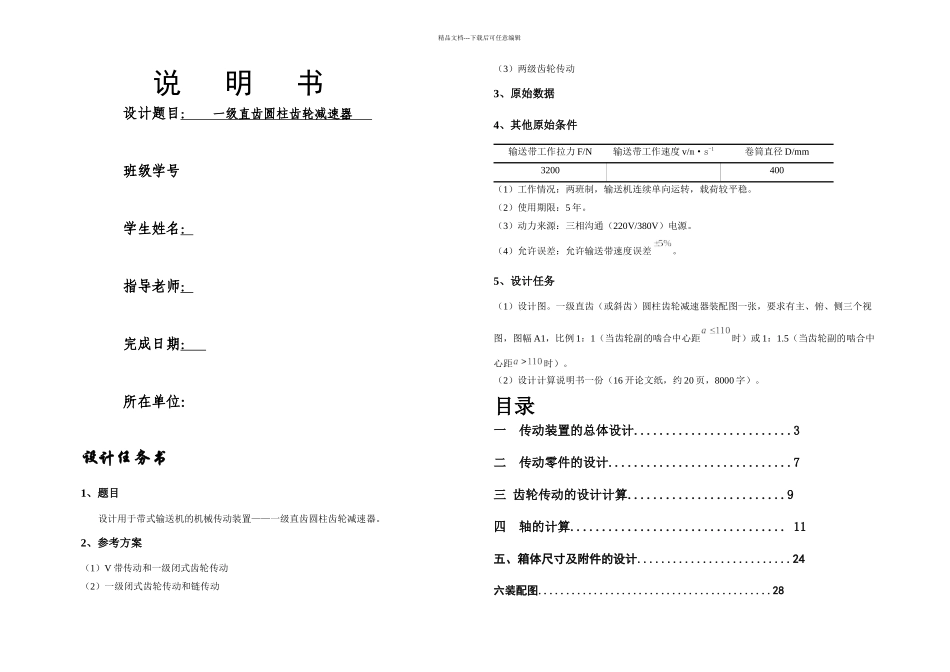

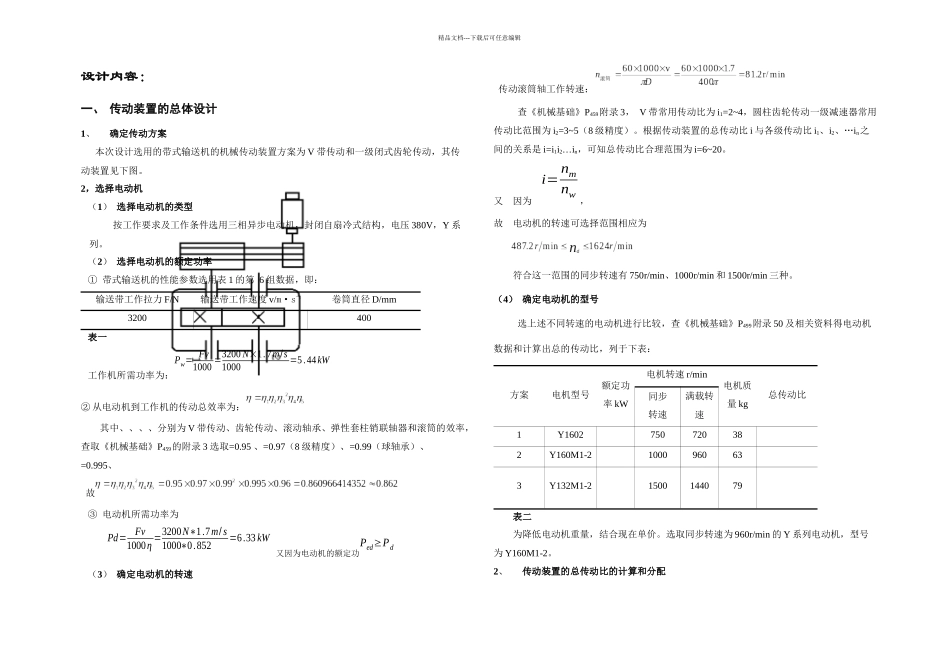

精品文档---下载后可任意编辑说 明 书设计题目： 一级直齿圆柱齿轮减速器 班级学号学生姓名：指导老师：完成日期： 所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。2、参考方案（1）V 带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件输送带工作拉力 F/N输送带工作速度 v/m·s-1卷筒直径 D/mm3200400（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。（2）使用期限：5 年。（3）动力来源：三相沟通（220V/380V）电源。（4）允许误差：允许输送带速度误差。5、设计任务（1）设计图。一级直齿（或斜齿）圆柱齿轮减速器装配图一张，要求有主、俯、侧三个视图，图幅 A1，比例 1：1（当齿轮副的啮合中心距时）或 1：1.5（当齿轮副的啮合中心距时）。（2）设计计算说明书一份（16 开论文纸，约 20 页，8000 字）。目录一 传动装置的总体设计.........................3二 传动零件的设计.............................7三 齿轮传动的设计计算.........................9四 轴的计算.................................. 11五、箱体尺寸及附件的设计..........................24六装配图..........................................28精品文档---下载后可任意编辑设计内容：一、 传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为 V 带传动和一级闭式齿轮传动，其传动装置见下图。2，选择电动机（1） 选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压 380V，Y 系列。（2） 选择电动机的额定功率① 带式输送机的性能参数选用表 1 的第 6 组数据，即：输送带工作拉力 F/N输送带工作速度 v/m·s-1卷筒直径 D/mm3200400表一工作机所需功率为：Pw= Fv1000 =3200 N×1.7m/s1000=5.44kW② 从电动机到工作机的传动总效率为：其中、、、、分别为 V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P459的附录 3 选取=0.95 、=0.97（8 级精度）、=0.99（球轴承）、=0.995、故③ 电动机所需功率为Pd=Fv1000η =3200N∗1.7m/s1000∗0.852=6.33 kW 又因为电动机的额定功Ped≥Pd（3） 确定电动机的转速 传动滚筒轴工作转速：查《机械基础》P459附录 3， V 带常用传动比为 i1=2~4，圆柱齿轮传动一级减速器...
