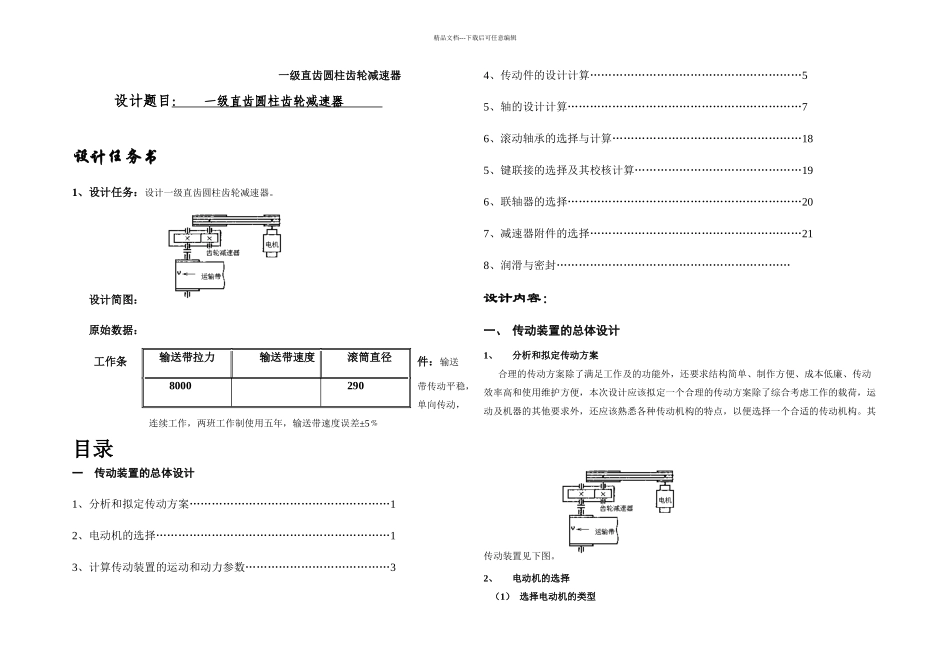

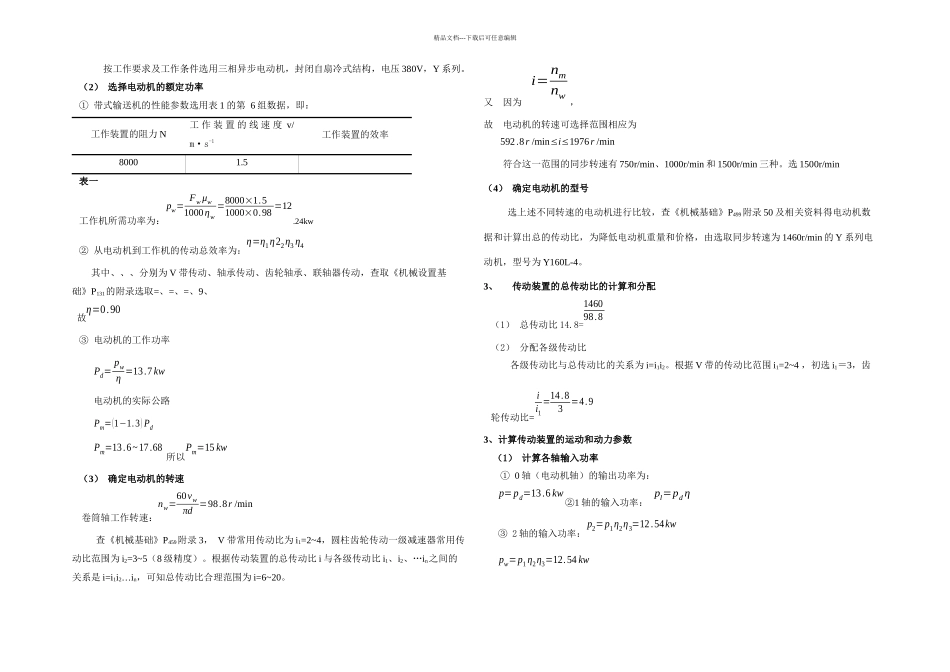

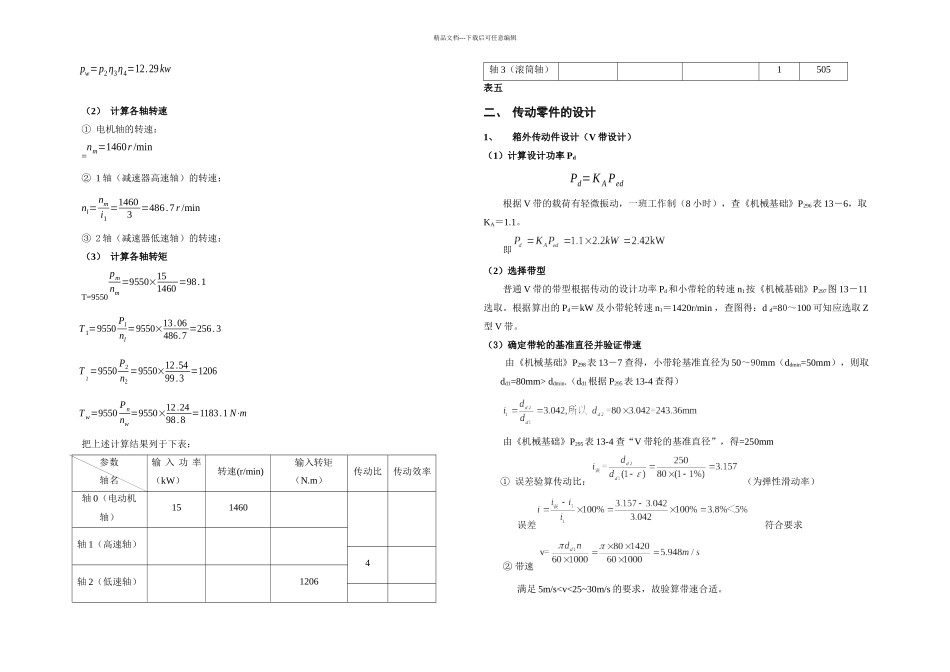

精品文档---下载后可任意编辑一级直齿圆柱齿轮减速器设计题目： 一级直齿圆柱齿轮减速器 设计任务书1、设计任务：设计一级直齿圆柱齿轮减速器。设计简图： 原始数据：工作条件：输送带传动平稳，单向传动，连续工作，两班工作制使用五年，输送带速度误差±5﹪目录一 传动装置的总体设计1、分析和拟定传动方案………………………………………………12、电动机的选择………………………………………………………13、计算传动装置的运动和动力参数…………………………………34、传动件的设计计算…………………………………………………55、轴的设计计算………………………………………………………76、滚动轴承的选择与计算……………………………………………185、键联接的选择及其校核计算………………………………………196、联轴器的选择………………………………………………………207、减速器附件的选择…………………………………………………218、润滑与密封………………………………………………………设计内容：一、 传动装置的总体设计1、分析和拟定传动方案合理的传动方案除了满足工作及的功能外，还要求结构简单、制作方便、成本低廉、传动效率高和使用维护方便，本次设计应该拟定一个合理的传动方案除了综合考虑工作的载荷，运动及机器的其他要求外，还应该熟悉各种传动机构的特点，以便选择一个合适的传动机构。其传动装置见下图。2、电动机的选择（1） 选择电动机的类型输送带拉力输送带速度滚筒直径8000290精品文档---下载后可任意编辑按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压 380V，Y 系列。（2） 选择电动机的额定功率① 带式输送机的性能参数选用表 1 的第 6 组数据，即：工作装置的阻力 N工 作 装 置 的 线 速 度 v/m·s-1工作装置的效率80001.5表一工作机所需功率为：pw=Fw μw1000ηw=8000×1.51000×0.98 =12.24kw② 从电动机到工作机的传动总效率为：η=η1η22η3 η4其中、、、分别为 V 带传动、轴承传动、齿轮轴承、联轴器传动，查取《机械设置基础》P131的附录选取=、=、=、9、故η=0.90③ 电动机的工作功率Pd=pwη =13.7 kw电动机的实际公路Pm=(1−1.3) PdPm=13.6~17.68 所以Pm=15 kw（3） 确定电动机的转速卷筒轴工作转速：nw=60vwπd =98.8r /min查《机械基础》P459附录 3， V 带常用传动比为 i1=2~4，圆柱齿轮传动一级减速器常用传动比范围为...
