机械设计课程设计带式运输机的传动装置

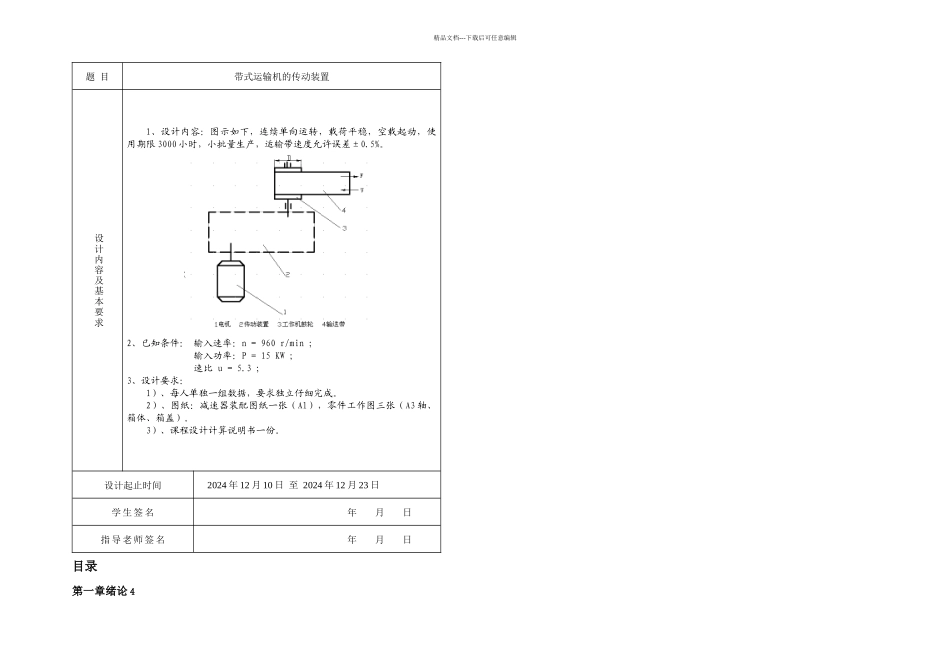

精品文档---下载后可任意编辑机电工程学院课程设计 任务书精品文档---下载后可任意编辑题 目带式运输机的传动装置设计内容及基本要求1、设计内容：图示如下，连续单向运转，载荷平稳，空载起动，使用期限 3000 小时，小批量生产，运输带速度允许误差±0.5%。2、已知条件： 输入速率：n = 960 r/min ；输入功率：P = 15 KW ；速比 u = 5.3 ；3、设计要求：1）、每人单独一组数据，要求独立仔细完成。2）、图纸：减速器装配图纸一张（A1），零件工作图三张（A3 轴、箱体、箱盖）。3）、课程设计计算说明书一份。设计起止时间2024 年 12 月 10 日 至 2024 年 12 月 23 日学生签名年 月 日指导老师签名年 月 日目录第一章绪论 4精品文档---下载后可任意编辑概述 4 开发背景及摘要4 齿轮减速器系统特点 41.2 课程设计简述说明 4第二章齿轮的设计计算 52.1 齿轮材料和热处理的选择 5 2.2 齿轮几何尺寸的设计计算 5 2.2.1 按齿面接触强度设计 52.2.2 按齿根弯曲强度设计 7 2.3 齿轮几何尺寸计算 8 2.4 齿轮的机构设计 9第三章轴的设计计算 103.1 主动轴的尺寸设计 103 主动轴的材料和热处理的选择 103.1.2 主动轴几何尺寸的设计计算 103.2 从动轴的尺寸设计 133.2.1 从动轴的材料和热处理的选择 133.2.2 从动轴几何尺寸的设计计算 133.3 轴的强度校核 15第四章轴承、键的选择 194.1 轴承的选择及校核194.1.1 主动轴承的选择及校核194.1.2 从动轴承的选择及校核19键的选择计算及校核20第五章 减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算215.1 润滑的选择确定 215.2 密封的选择确定 21减速器附件的选择确定 21箱体主要结构尺寸计算22第六章 总结 23参考文献 24单级圆柱直齿轮减速器设计说明书 第一章 绪论 概述开发背景及摘要齿轮传动是应用极为广泛和特别重要的一种机械传形式，它可以用来在空间的任意轴之间传递运动和动力，目前齿轮传动装置正逐步向小型化，高速化，低噪声，高可靠性和硬齿面技术方向进展。齿轮传动具有传动平稳可靠，传动效率高（一般可以达到 94%以上，精度较高的圆柱齿轮副可以达到 99%），传递功率范围广（可以从仪表中齿轮微小功率的传动到大型动力机械几万千瓦功率的传动）速度范围广（齿轮的圆周速度可以从 0.1m/s 到 200m/s 或更高，转速可以从 1r/min 到 20000r/min 或更高），结构紧凑，维护方...
