机械设计课程设计皮带运输机传动装置

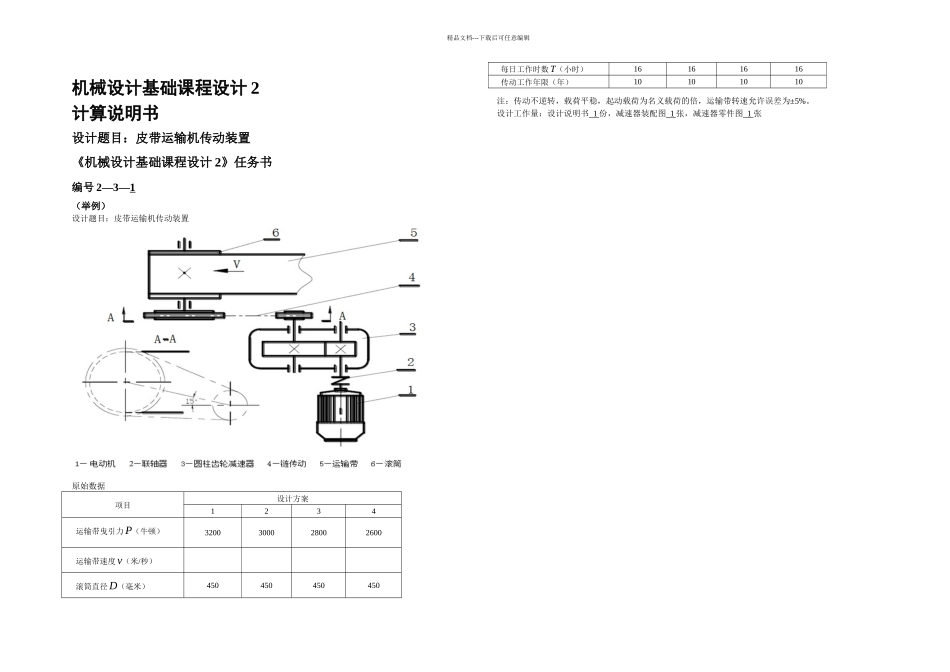

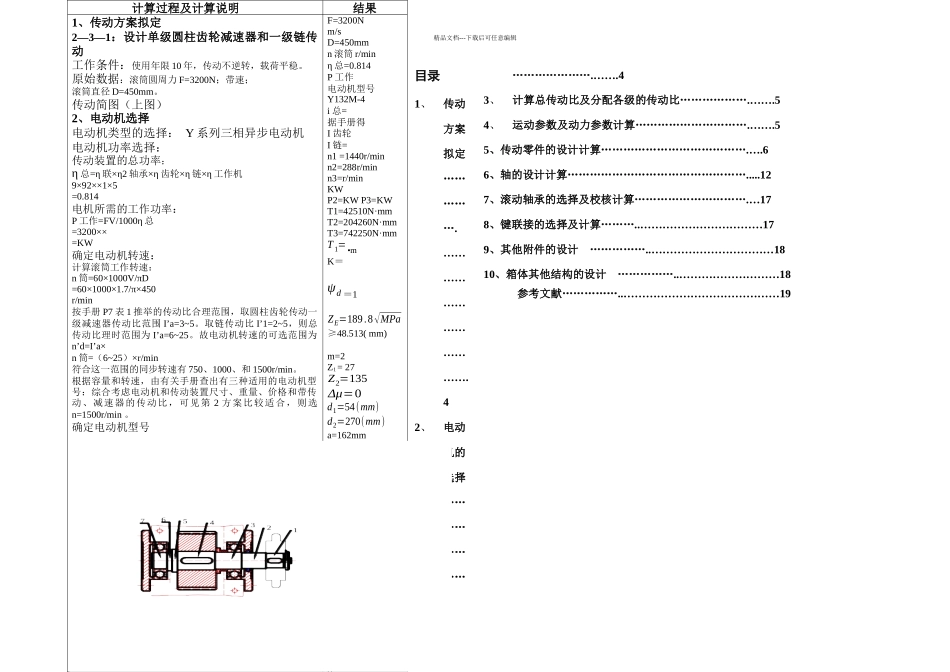

精品文档---下载后可任意编辑机械设计基础课程设计 2计算说明书设计题目：皮带运输机传动装置《机械设计基础课程设计 2》任务书编号 2—3—1（举例）设计题目：皮带运输机传动装置原始数据项目设计方案1234运输带曳引力P（牛顿）3200300028002600运输带速度v（米/秒）滚筒直径D（毫米）450450450450每日工作时数 T（小时）16161616传动工作年限（年）10101010注：传动不逆转，载荷平稳，起动载荷为名义载荷的倍，运输带转速允许误差为±5%。设计工作量：设计说明书 1 份，减速器装配图 1 张，减速器零件图 1 张精品文档---下载后可任意编辑目录1、传动方案拟定…………….……………………………….42、电动机的选择……………………………………….…….43、计算总传动比及分配各级的传动比……………….…….54、运动参数及动力参数计算………………………….…….55、传动零件的设计计算………………………………….….66、轴的设计计算………………………………………….....127、滚动轴承的选择及校核计算………………………….…178、键联接的选择及计算………..……………………………179、其他附件的设计 ……………..……………………………1810、箱体其他结构的设计 ……………..………………………18参考文献……………..……………………………………19计算过程及计算说明结果1、传动方案拟定2—3—1：设计单级圆柱齿轮减速器和一级链传动工作条件：使用年限 10 年，传动不逆转，载荷平稳。原始数据：滚筒圆周力 F=3200N；带速；滚筒直径 D=450mm。传动简图（上图）2、电动机选择电动机类型的选择： Y 系列三相异步电动机电动机功率选择：传动装置的总功率：η 总=η 联×η2 轴承×η 齿轮×η 链×η 工作机9×92××1×5=0.814电机所需的工作功率：P 工作=FV/1000η 总=3200××=KW确定电动机转速：计算滚筒工作转速：n 筒=60×1000V/πD=60×1000×1.7/π×450r/min按手册 P7 表 1 推举的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围 I’a=3~5。取链传动比 I’1=2~5，则总传动比理时范围为 I’a=6~25。故电动机转速的可选范围为n’d=I’a×n 筒=（6~25）×r/min符合这一范围的同步转速有 750、1000、和 1500r/min。根据容量和转速，由有关手册查出有三种适用的电动机型号：综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第 2 方案比较适合，则选n=1500r...
