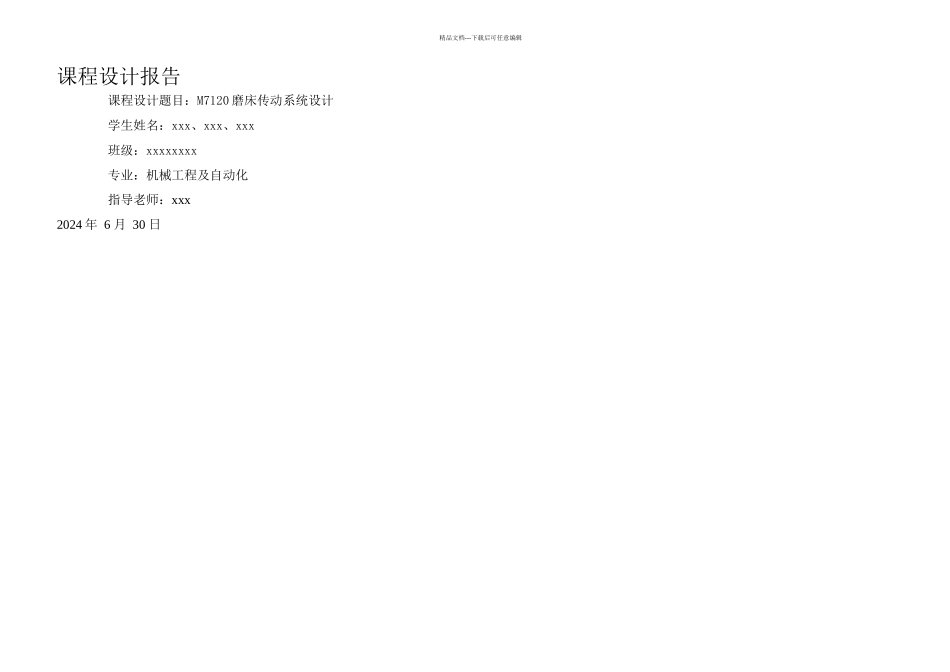

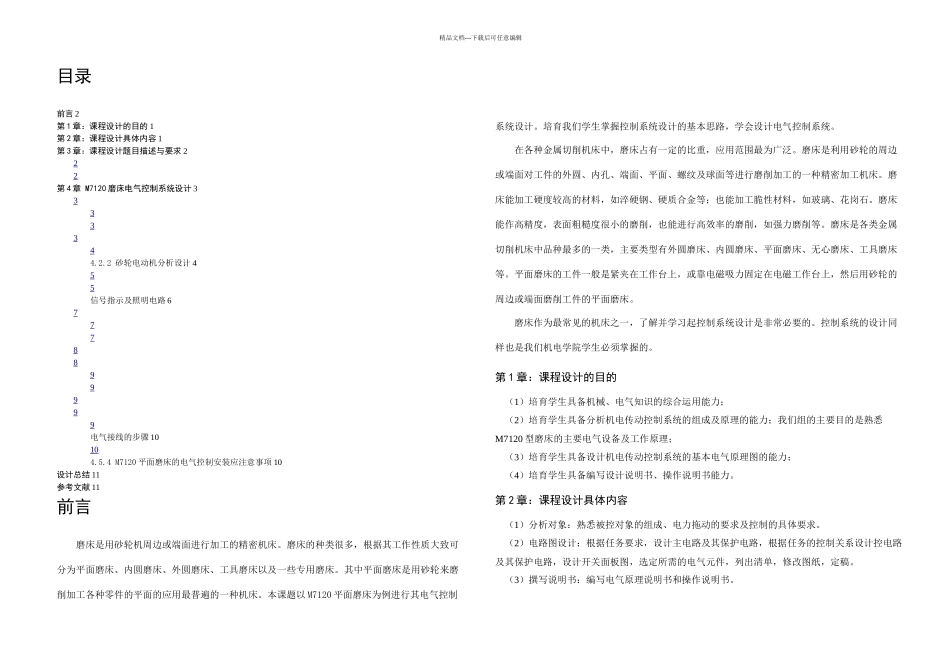

精品文档---下载后可任意编辑课程设计报告课程设计题目：M7120 磨床传动系统设计学生姓名：xxx、xxx、xxx 班级：xxxxxxxx专业：机械工程及自动化指导老师：xxx2024 年 6 月 30 日精品文档---下载后可任意编辑目录前言 2第 1 章：课程设计的目的 1第 2 章：课程设计具体内容 1第 3 章：课程设计题目描述与要求 222第 4 章 M7120 磨床电气控制系统设计 3333344.2.2 砂轮电动机分析设计 455信号指示及照明电路 67778899999电气接线的步骤 10104.5.4 M7120 平面磨床的电气控制安装应注意事项 10设计总结 11参考文献 11前言磨床是用砂轮机周边或端面进行加工的精密机床。磨床的种类很多，根据其工作性质大致可分为平面磨床、内圆磨床、外圆磨床、工具磨床以及一些专用磨床。其中平面磨床是用砂轮来磨削加工各种零件的平面的应用最普遍的一种机床。本课题以 M7120 平面磨床为例进行其电气控制系统设计。培育我们学生掌握控制系统设计的基本思路，学会设计电气控制系统。在各种金属切削机床中，磨床占有一定的比重，应用范围最为广泛。磨床是利用砂轮的周边或端面对工件的外圆、内孔、端面、平面、螺纹及球面等进行磨削加工的一种精密加工机床。磨床能加工硬度较高的材料，如淬硬钢、硬质合金等；也能加工脆性材料，如玻璃、花岗石。磨床能作高精度，表面粗糙度很小的磨削，也能进行高效率的磨削，如强力磨削等。磨床是各类金属切削机床中品种最多的一类，主要类型有外圆磨床、内圆磨床、平面磨床、无心磨床、工具磨床等。平面磨床的工件一般是紧夹在工作台上，或靠电磁吸力固定在电磁工作台上，然后用砂轮的周边或端面磨削工件的平面磨床。 磨床作为最常见的机床之一，了解并学习起控制系统设计是非常必要的。控制系统的设计同样也是我们机电学院学生必须掌握的。第 1 章：课程设计的目的（1）培育学生具备机械、电气知识的综合运用能力；（2）培育学生具备分析机电传动控制系统的组成及原理的能力；我们组的主要目的是熟悉M7120 型磨床的主要电气设备及工作原理；（3）培育学生具备设计机电传动控制系统的基本电气原理图的能力；（4）培育学生具备编写设计说明书、操作说明书能力。第 2 章：课程设计具体内容（1）分析对象：熟悉被控对象的组成、电力拖动的要求及控制的具体要求。（2）电路图设计：根据任务要求，设计主电路及其保护电路，根据任务的控制关系设计控电路及其保护电路，设计开关面板图，选定所需...
