某油库课程设计全解

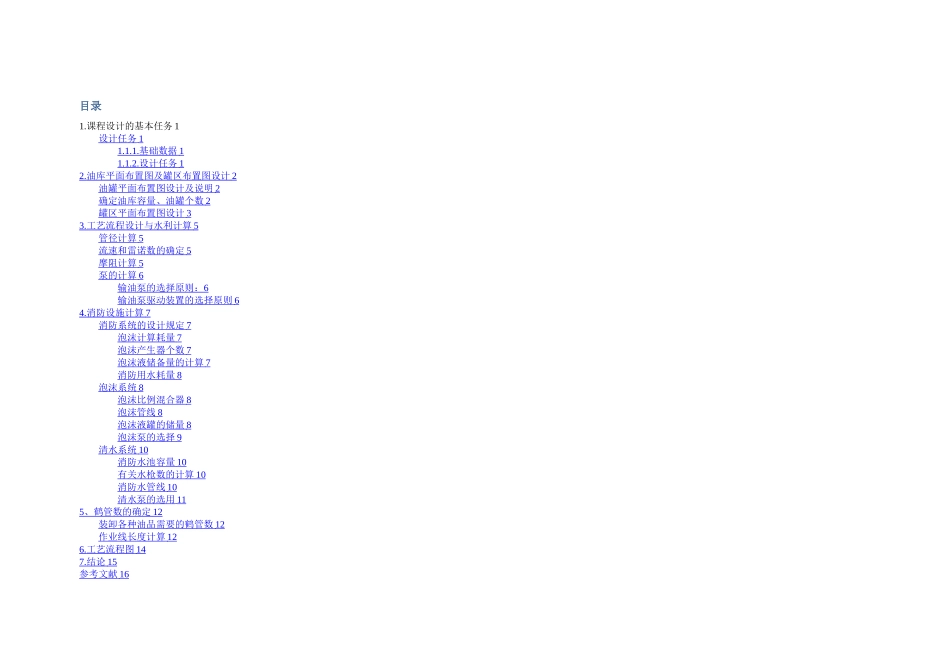

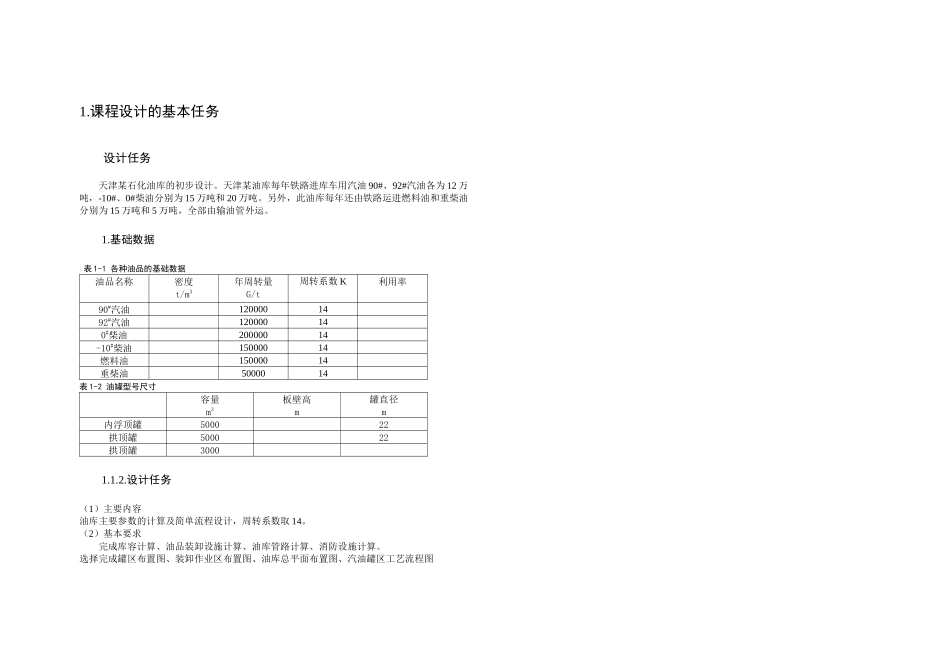

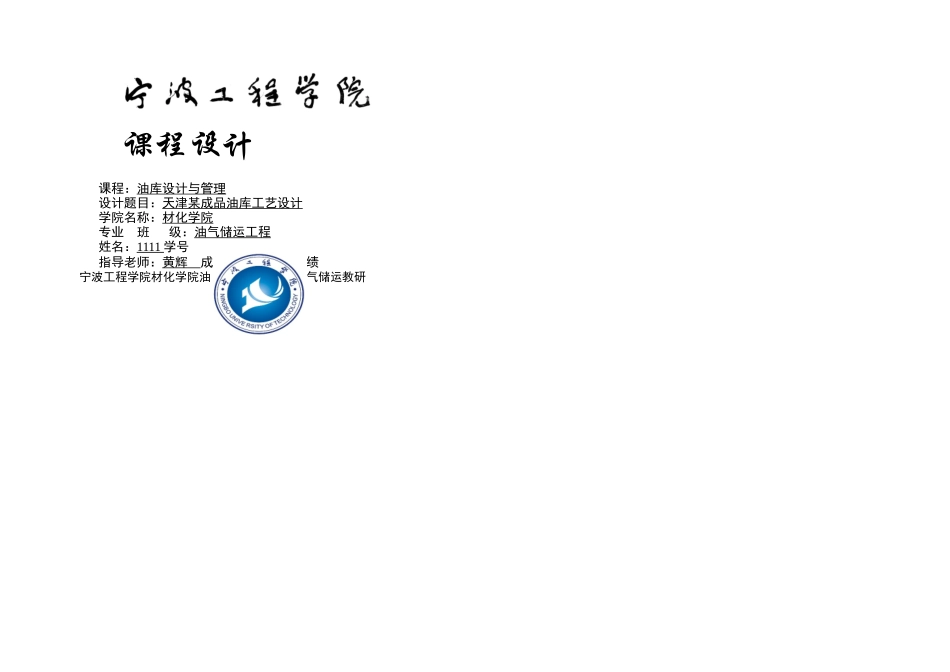

课程设计课程：油库设计与管理设计题目：天津某成品油库工艺设计学院名称：材化学院专业 班 级：油气储运工程姓名：1111 学号指导老师：黄辉 成绩宁波工程学院材化学院油气储运教研目录1.课程设计的基本任务 1设计任务 1 1.1.1. 基础数据 1 1.1.2. 设计任务 1 2. 油库平面布置图及罐区布置图设计 2 油罐平面布置图设计及说明 2 确定油库容量、油罐个数 2 罐区平面布置图设计 3 3. 工艺流程设计与水利计算 5 管径计算 5 流速和雷诺数的确定 5 摩阻计算 5 泵的计算 6 输油泵的选择原则： 6 输油泵驱动装置的选择原则 6 4. 消防设施计算 7 消防系统的设计规定 7 泡沫计算耗量 7 泡沫产生器个数 7 泡沫液储备量的计算 7 消防用水耗量 8 泡沫系统 8 泡沫比例混合器 8 泡沫管线 8 泡沫液罐的储量 8 泡沫泵的选择 9 清水系统 10 消防水池容量 10 有关水枪数的计算 10 消防水管线 10 清水泵的选用 11 5 、鹤管数的确定 12 装卸各种油品需要的鹤管数 12 作业线长度计算 12 6. 工艺流程图 14 7. 结论 15 参考文献 16 1.课程设计的基本任务设计任务天津某石化油库的初步设计。天津某油库每年铁路进库车用汽油 90#、92#汽油各为 12 万吨，-10#、0#柴油分别为 15 万吨和 20 万吨。另外，此油库每年还由铁路运进燃料油和重柴油分别为 15 万吨和 5 万吨，全部由输油管外运。1.基础数据表 1-1 各种油品的基础数据油品名称密度t/m3年周转量G/t周转系数 K利用率90#汽油1200001492#汽油120000140#柴油20000014-10#柴油15000014燃料油15000014重柴油5000014表 1-2 油罐型号尺寸容量m3板壁高m罐直径m内浮顶罐500022拱顶罐500022拱顶罐30001.1.2.设计任务（1）主要内容油库主要参数的计算及简单流程设计，周转系数取 14。（2）基本要求完成库容计算、油品装卸设施计算、油库管路计算、消防设施计算。选择完成罐区布置图、装卸作业区布置图、油库总平面布置图、汽油罐区工艺流程图精品文档---下载后可任意编辑2.油库平面布置图及罐区布置图设计油罐平面布置图设计及说明图 2-1 油库分区示意图（黑体 5 号）确定油库容量、油罐个数（2-1）式中——某种油品的设计容量，m3；——该种油品的年周转量，t；——该油品密度，t/m3；——该油品的周转系数；——油罐的利用系数，轻油取 0.95，粘油取 0.85。（1）各种汽油需要油罐个数的计算：汽油：m3汽油：m3柴油：...
