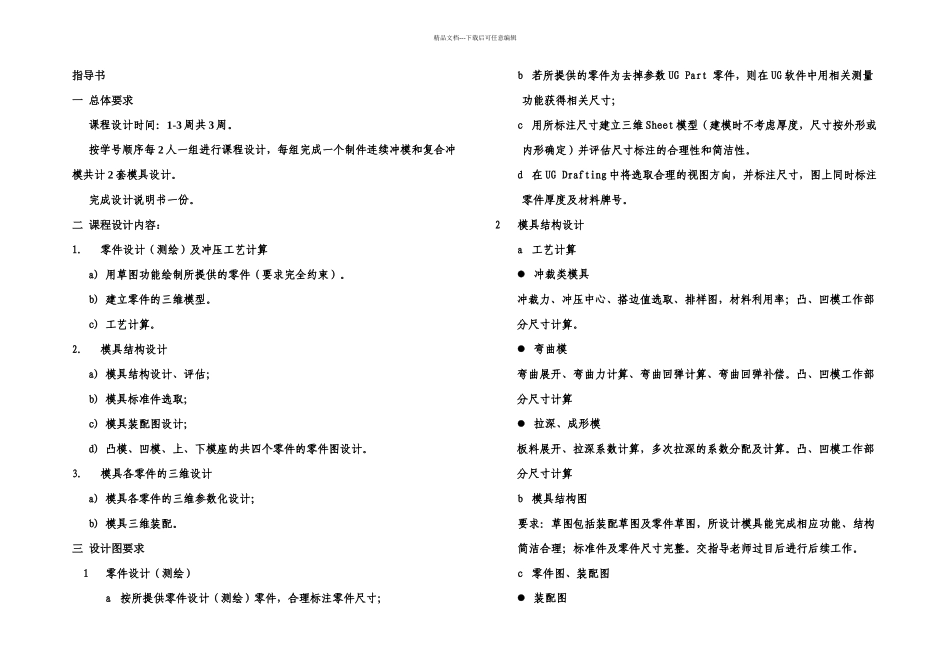

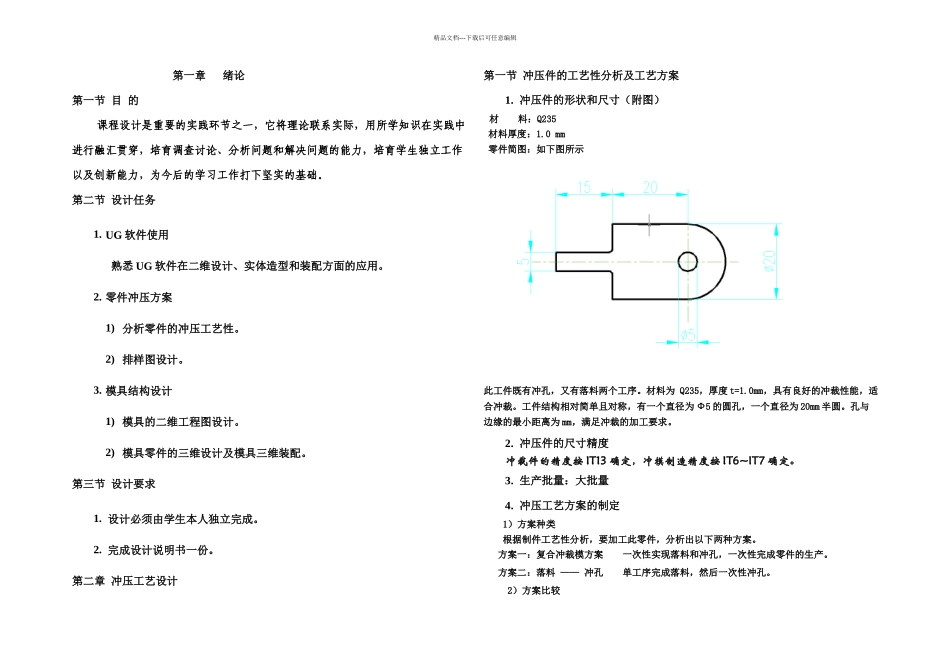

精品文档---下载后可任意编辑指导书一 总体要求课程设计时间：1-3 周共 3 周。按学号顺序每 2 人一组进行课程设计，每组完成一个制件连续冲模和复合冲模共计 2 套模具设计。完成设计说明书一份。二 课程设计内容：1．零件设计（测绘）及冲压工艺计算a) 用草图功能绘制所提供的零件（要求完全约束）。b) 建立零件的三维模型。c) 工艺计算。2．模具结构设计a) 模具结构设计、评估；b) 模具标准件选取；c) 模具装配图设计；d) 凸模、凹模、上、下模座的共四个零件的零件图设计。3．模具各零件的三维设计a) 模具各零件的三维参数化设计；b) 模具三维装配。三 设计图要求1零件设计（测绘）a 按所提供零件设计（测绘）零件，合理标注零件尺寸；b 若所提供的零件为去掉参数 UG Part 零件，则在 UG 软件中用相关测量功能获得相关尺寸；c 用所标注尺寸建立三维 Sheet 模型（建模时不考虑厚度，尺寸按外形或内形确定）并评估尺寸标注的合理性和简洁性。d 在 UG Drafting 中将选取合理的视图方向，并标注尺寸，图上同时标注零件厚度及材料牌号。2模具结构设计a 工艺计算 冲裁类模具冲裁力、冲压中心、搭边值选取、排样图，材料利用率；凸、凹模工作部分尺寸计算。 弯曲模弯曲展开、弯曲力计算、弯曲回弹计算、弯曲回弹补偿。凸、凹模工作部分尺寸计算 拉深、成形模板料展开、拉深系数计算，多次拉深的系数分配及计算。凸、凹模工作部分尺寸计算b 模具结构图要求：草图包括装配草图及零件草图，所设计模具能完成相应功能、结构简洁合理；标准件及零件尺寸完整。交指导老师过目后进行后续工作。c 零件图、装配图 装配图精品文档---下载后可任意编辑1. 试图选择2. 图面形式（见附页 1）3. 工序件材料尺寸4. 标题栏、模具零件明细表（见附页 2）5. 备注内容（闭合高度、冲裁力大小） 零件图绘制凸模、凹模、上模板、凸模固定板共四个零件的零件图。要求1. 试图选择合理、表示清楚2. 图面形式（见附页 3）3. 尺寸、公差及表面粗糙度标注正确4. 零件标题栏（见附页 4）5. 备注内容（尖角倒棱等）d 三维设计及装配 零件三维建模（见附页 5） 结构装配（见附页 6） 爆炸图（见附页 7）3设计说明书设计书封面按学校要求，页数要求在 22-30 页，要求干净，全部打印。内容包括：a 摘要；b 工艺方案设计、计算c 模具结构、零件设计d 模具零件三维参数化设计及装配e 小结除装配图外...
