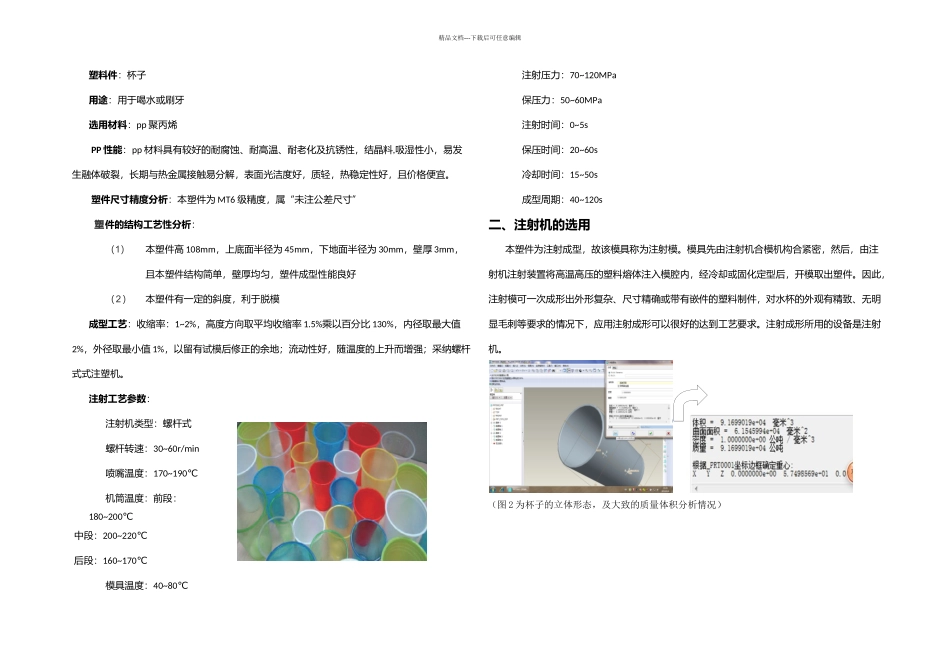

模具设计分析——杯子_第1页
1/3

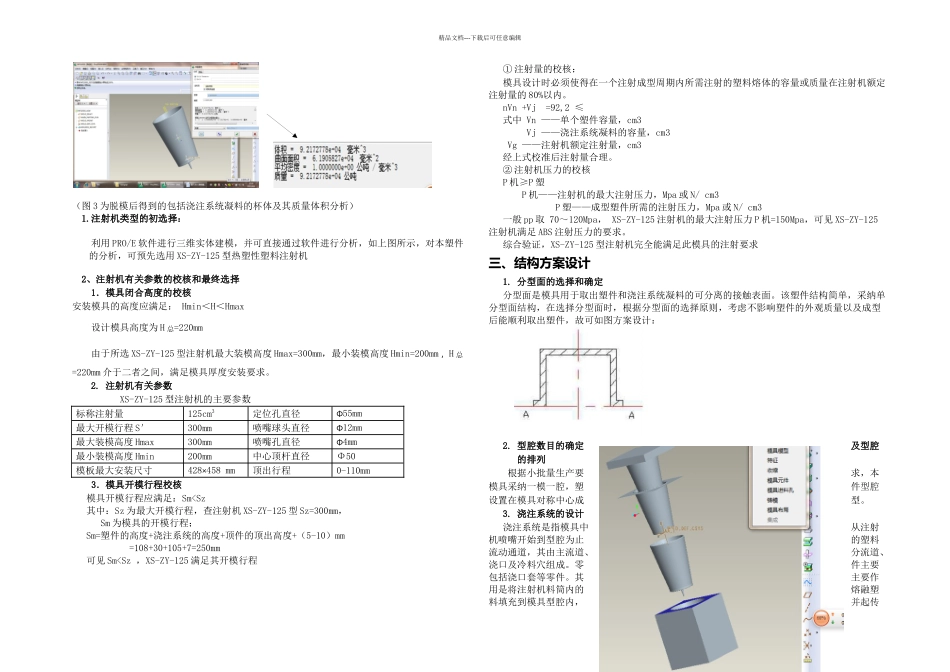

模具设计分析——杯子_第2页
2/3

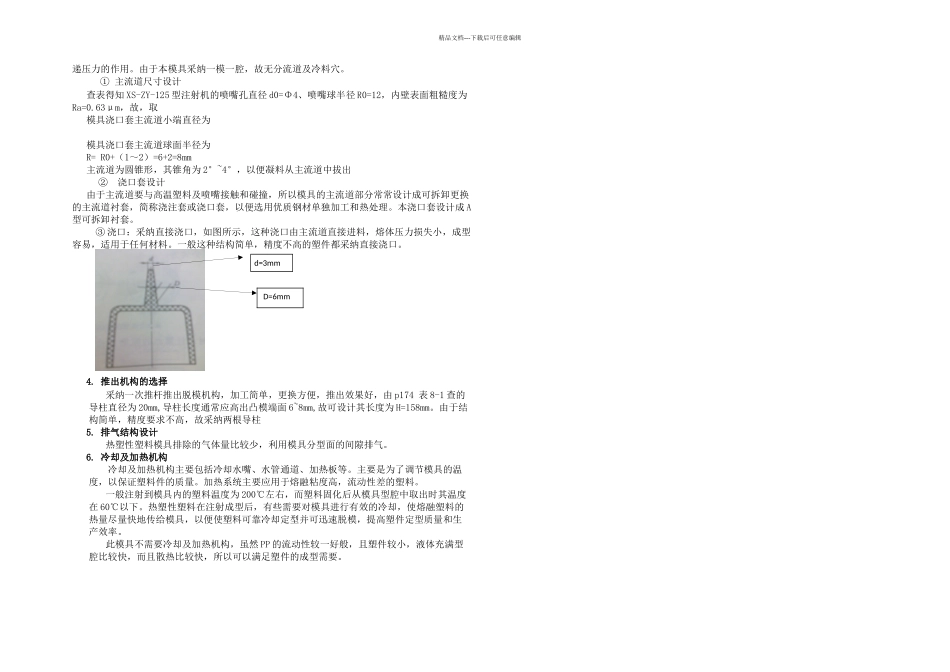

模具设计分析——杯子_第3页
3/3
精品文档---下载后可任意编辑塑料件:杯子用途:用于喝水或刷牙选用材料:pp 聚丙烯PP 性能:pp 材料具有较好的耐腐蚀、耐高温、耐老化及抗锈性,结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解,表面光洁度好,质轻,热稳定性好,且价格便宜。塑件尺寸精度分析:本塑件为 MT6 级精度,属“未注公差尺寸”塑件的结构工艺性分析:(1)本塑件高 108mm,上底面半径为 45mm,下地面半径为 30mm,壁厚 3mm,且本塑件结构简单,壁厚均匀,塑件成型性能良好(2)本塑件有一定的斜度,利于脱模成型工艺:收缩率:1~2%,高度方向取平均收缩率 1.5%乘以百分比 130%,内径取最大值2%,外径取最小值 1%,以留有试模后修正的余地;流动性好,随温度的上升而增强;采纳螺杆式式注塑机。注射工艺参数:注射机类型:螺杆式螺杆转速:30~60r/min喷嘴温度:170~190℃机筒温度:前段:180~200℃ 中段:200~220℃ 后段:160~170℃模具温度:40~80℃注射压力:70~120MPa保压力:50~60MPa注射时间:0~5s保压时间:20~60s冷却时间:15~50s成型周期:40~120s二、注射机的选用本塑件为注射成型,故该模具称为注射模。模具先由注射机合模机构合紧密,然后,由注射机注射装置将高温高压的塑料熔体注入模腔内,经冷却或固化定型后,开模取出塑件。因此,注射模可一次成形出外形复杂、尺寸精确或带有嵌件的塑料制件,对水杯的外观有精致、无明显毛刺等要求的情况下,应用注射成形可以很好的达到工艺要求。注射成形所用的设备是注射机。 (图 2 为杯子的立体形态,及大致的质量体积分析情况)精品文档---下载后可任意编辑(图 3 为脱模后得到的包括浇注系统凝料的杯体及其质量体积分析)1.注射机类型的初选择:利用 PRO/E 软件进行三维实体建模,并可直接通过软件进行分析,如上图所示,对本塑件的分析,可预先选用 XS-ZY-125 型热塑性塑料注射机2、注射机有关参数的校核和最终选择1.模具闭合高度的校核安装模具的高度应满足: Hmin<H<Hmax设计模具高度为 H 总=220mm 由于所选 XS-ZY-125 型注射机最大装模高度 Hmax=300mm,最小装模高度 Hmin=200mm ,H 总=220mm 介于二者之间,满足模具厚度安装要求。2. 注射机有关参数XS-ZY-125 型注射机的主要参数标称注射量125cm3定位孔直径Φ55mm最大开模行程 S′300mm喷嘴球头直径Φ12mm最大装模高度 Hmax300mm喷嘴孔直径Φ4mm最小装模高度 Hmin200mm中心顶杆直径Φ50模板最大安装尺...
