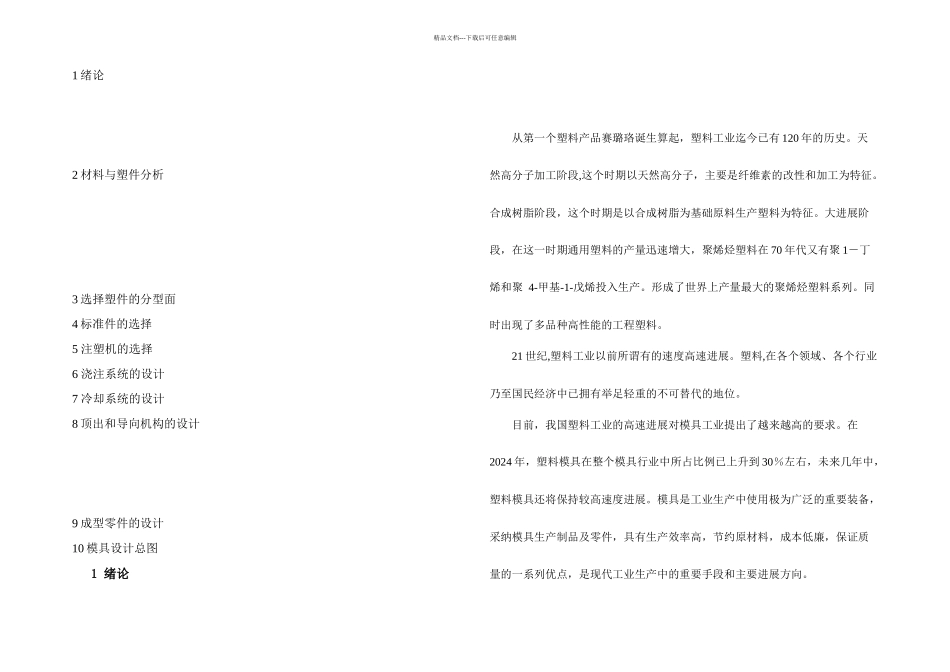

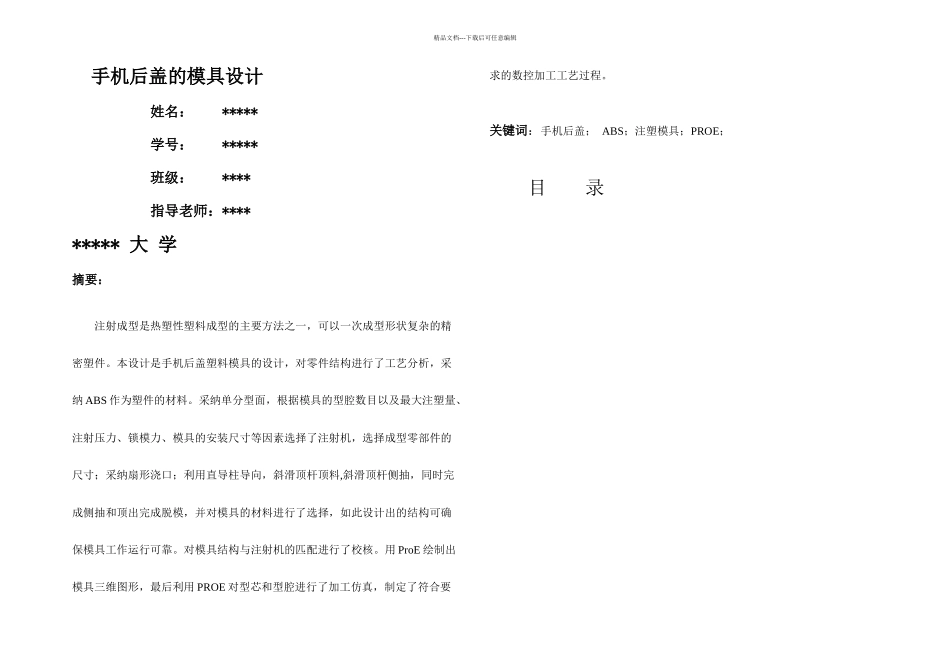

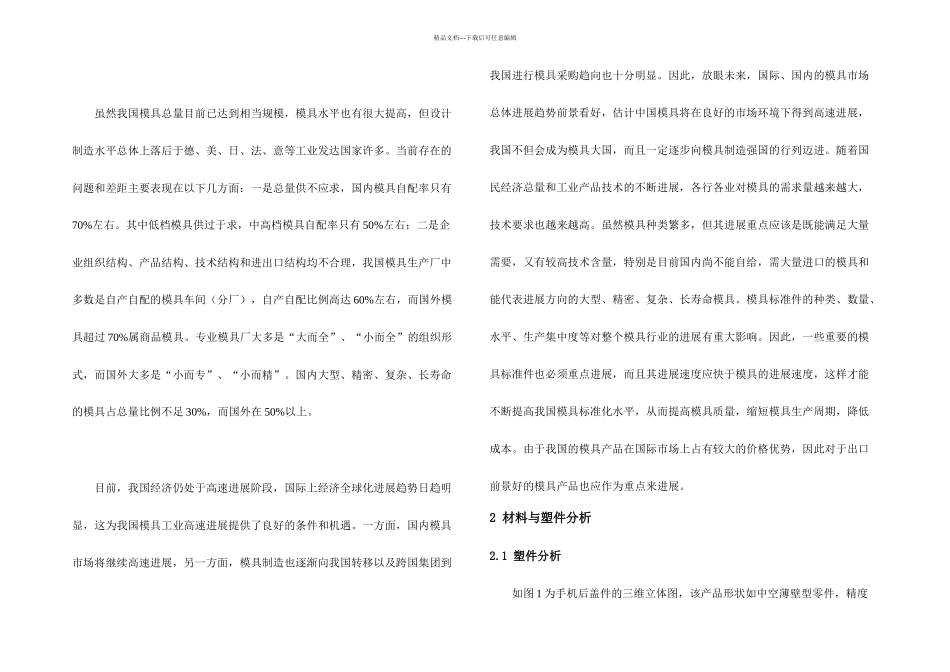

精品文档---下载后可任意编辑手机后盖的模具设计姓名： *****学号： *****班级： ****指导老师：********* 大 学摘要：注射成型是热塑性塑料成型的主要方法之一，可以一次成型形状复杂的精密塑件。本设计是手机后盖塑料模具的设计，对零件结构进行了工艺分析，采纳 ABS 作为塑件的材料。采纳单分型面，根据模具的型腔数目以及最大注塑量、注射压力、锁模力、模具的安装尺寸等因素选择了注射机，选择成型零部件的尺寸；采纳扇形浇口；利用直导柱导向，斜滑顶杆顶料,斜滑顶杆侧抽，同时完成侧抽和顶出完成脱模，并对模具的材料进行了选择，如此设计出的结构可确保模具工作运行可靠。对模具结构与注射机的匹配进行了校核。用 ProE 绘制出模具三维图形，最后利用 PROE 对型芯和型腔进行了加工仿真，制定了符合要求的数控加工工艺过程。关键词：手机后盖； ABS；注塑模具；PROE；目 录精品文档---下载后可任意编辑1 绪论2 材料与塑件分析3 选择塑件的分型面4 标准件的选择5 注塑机的选择6 浇注系统的设计7 冷却系统的设计8 顶出和导向机构的设计9 成型零件的设计10 模具设计总图1 绪论从第一个塑料产品赛璐珞诞生算起，塑料工业迄今已有 120 年的历史。天然高分子加工阶段,这个时期以天然高分子，主要是纤维素的改性和加工为特征。合成树脂阶段，这个时期是以合成树脂为基础原料生产塑料为特征。大进展阶段，在这一时期通用塑料的产量迅速增大，聚烯烃塑料在 70 年代又有聚 1－丁烯和聚 4-甲基-1-戊烯投入生产。形成了世界上产量最大的聚烯烃塑料系列。同时出现了多品种高性能的工程塑料。21 世纪,塑料工业以前所谓有的速度高速进展。塑料,在各个领域、各个行业乃至国民经济中已拥有举足轻重的不可替代的地位。目前，我国塑料工业的高速进展对模具工业提出了越来越高的要求。在2024 年，塑料模具在整个模具行业中所占比例已上升到 30％左右，未来几年中，塑料模具还将保持较高速度进展。模具是工业生产中使用极为广泛的重要装备，采纳模具生产制品及零件，具有生产效率高，节约原材料，成本低廉，保证质量的一系列优点，是现代工业生产中的重要手段和主要进展方向。精品文档---下载后可任意编辑虽然我国模具总量目前已达到相当规模，模具水平也有很大提高，但设计制造水平总体上落后于德、美、日、法、意等工业发达国家许多。当前存在的问题和差距主要表现在以下几方面：一是总量供不应求，国内模具自配率只有70%左右...
