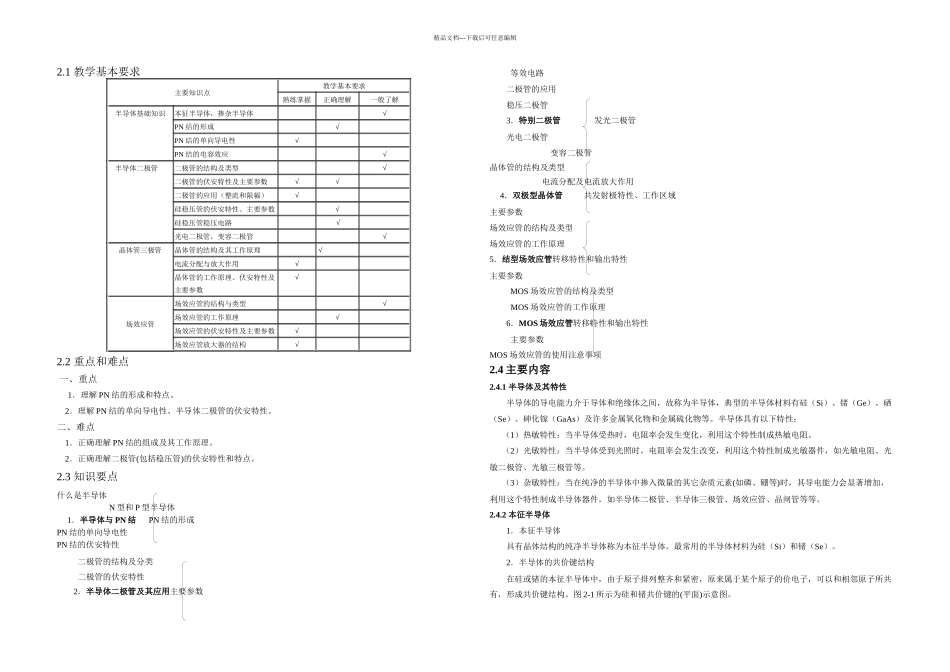

模拟电子技术半导体二极管及其应用B_第1页
1/12

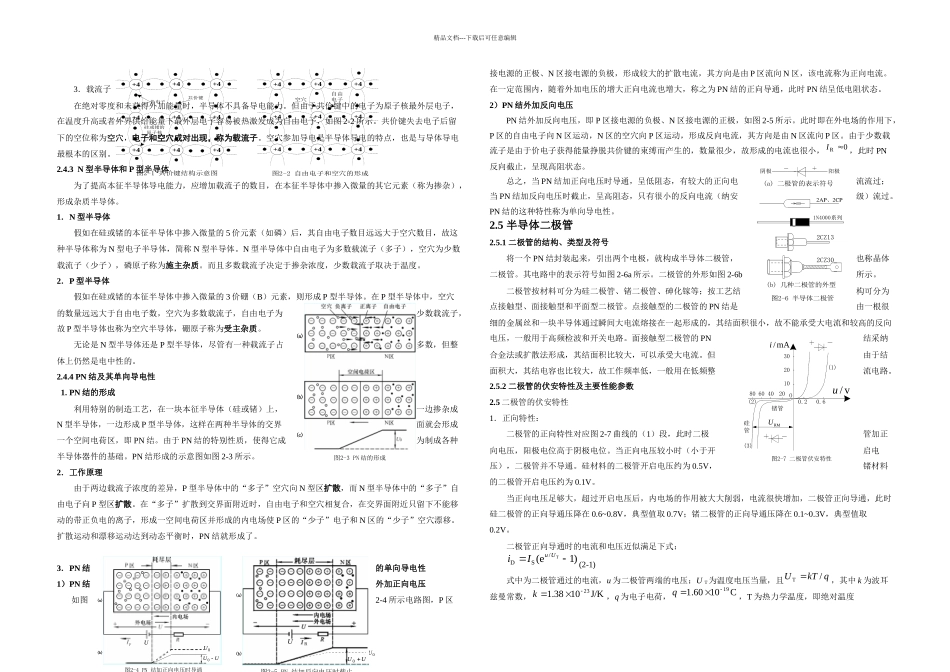

模拟电子技术半导体二极管及其应用B_第2页
2/12

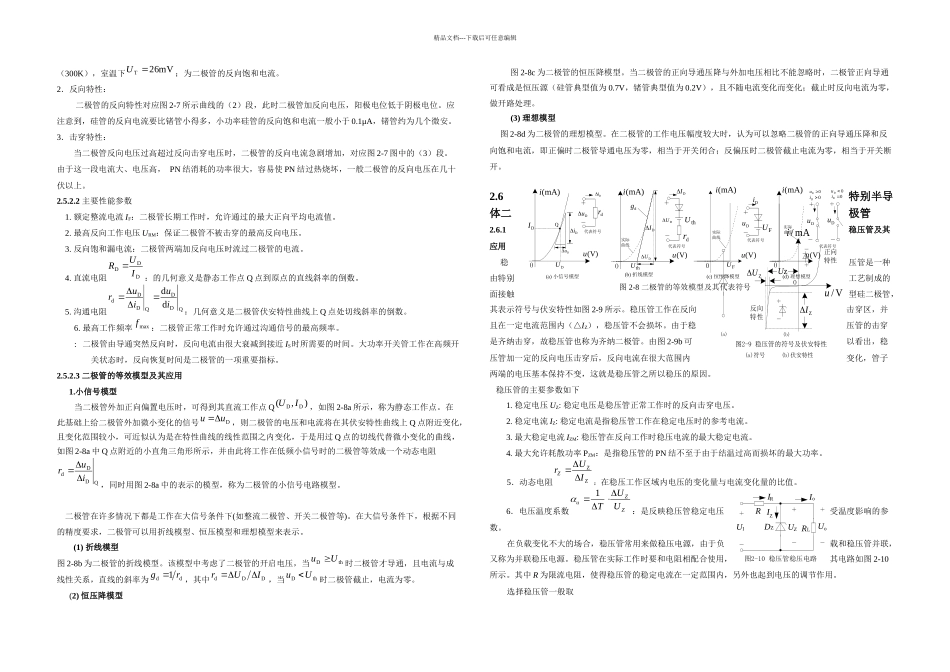

模拟电子技术半导体二极管及其应用B_第3页
3/12
精品文档---下载后可任意编辑2.1 教学基本要求主要知识点教学基本要求熟练掌握正确理解一般了解半导体基础知识本征半导体,掺杂半导体 √ PN 结的形成 √ PN 结的单向导电性√ PN 结的电容效应 √ 半导体二极管二极管的结构及类型 √ 二极管的伏安特性及主要参数√ √ 二极管的应用(整流和限幅)√ 硅稳压管的伏安特性、主要参数√ 硅稳压管稳压电路 √ 光电二极管,变容二极管 √ 晶体管三极管晶体管的结构及其工作原理 √电流分配与放大作用√ 晶体管的工作原理、伏安特性及主要参数√ 场效应管场效应管的结构与类型 √ 场效应管的工作原理 √ 场效应管的伏安特性及主要参数√ 场效应管放大器的结构√ 2.2 重点和难点 一、重点1.理解 PN 结的形成和特点。 2.理解 PN 结的单向导电性、半导体二极管的伏安特性。二、难点 1.正确理解 PN 结的组成及其工作原理。 2.正确理解二极管(包括稳压管)的伏安特性和特点。2.3 知识要点什么是半导体 N 型和 P 型半导体 1.半导体与 PN 结 PN 结的形成PN 结的单向导电性PN 结的伏安特性 二极管的结构及分类 二极管的伏安特性2.半导体二极管及其应用主要参数等效电路二极管的应用稳压二极管3.特别二极管 发光二极管光电二极管 变容二极管晶体管的结构及类型 电流分配及电流放大作用 4.双极型晶体管 共发射极特性、工作区域主要参数场效应管的结构及类型场效应管的工作原理5.结型场效应管转移特性和输出特性主要参数MOS 场效应管的结构及类型MOS 场效应管的工作原理6.MOS 场效应管转移特性和输出特性主要参数MOS 场效应管的使用注意事项2.4 主要内容2.4.1 半导体及其特性半导体的导电能力介于导体和绝缘体之间,故称为半导体,典型的半导体材料有硅(Si)、锗(Ge)、硒(Se)、砷化镓(GaAs)及许多金属氧化物和金属硫化物等。半导体具有以下特性:(1)热敏特性:当半导体受热时,电阻率会发生变化,利用这个特性制成热敏电阻。(2)光敏特性:当半导体受到光照时,电阻率会发生改变,利用这个特性制成光敏器件,如光敏电阻、光敏二极管、光敏三极管等。(3)杂敏特性:当在纯净的半导体中掺入微量的其它杂质元素(如磷、硼等)时,其导电能力会显著增加,利用这个特性制成半导体器件,如半导体二极管、半导体三极管、场效应管、晶闸管等等。2.4.2 本征半导体1.本征半导体具有晶体结构的纯净半导体称为本征半导体。最常用的半导体...
