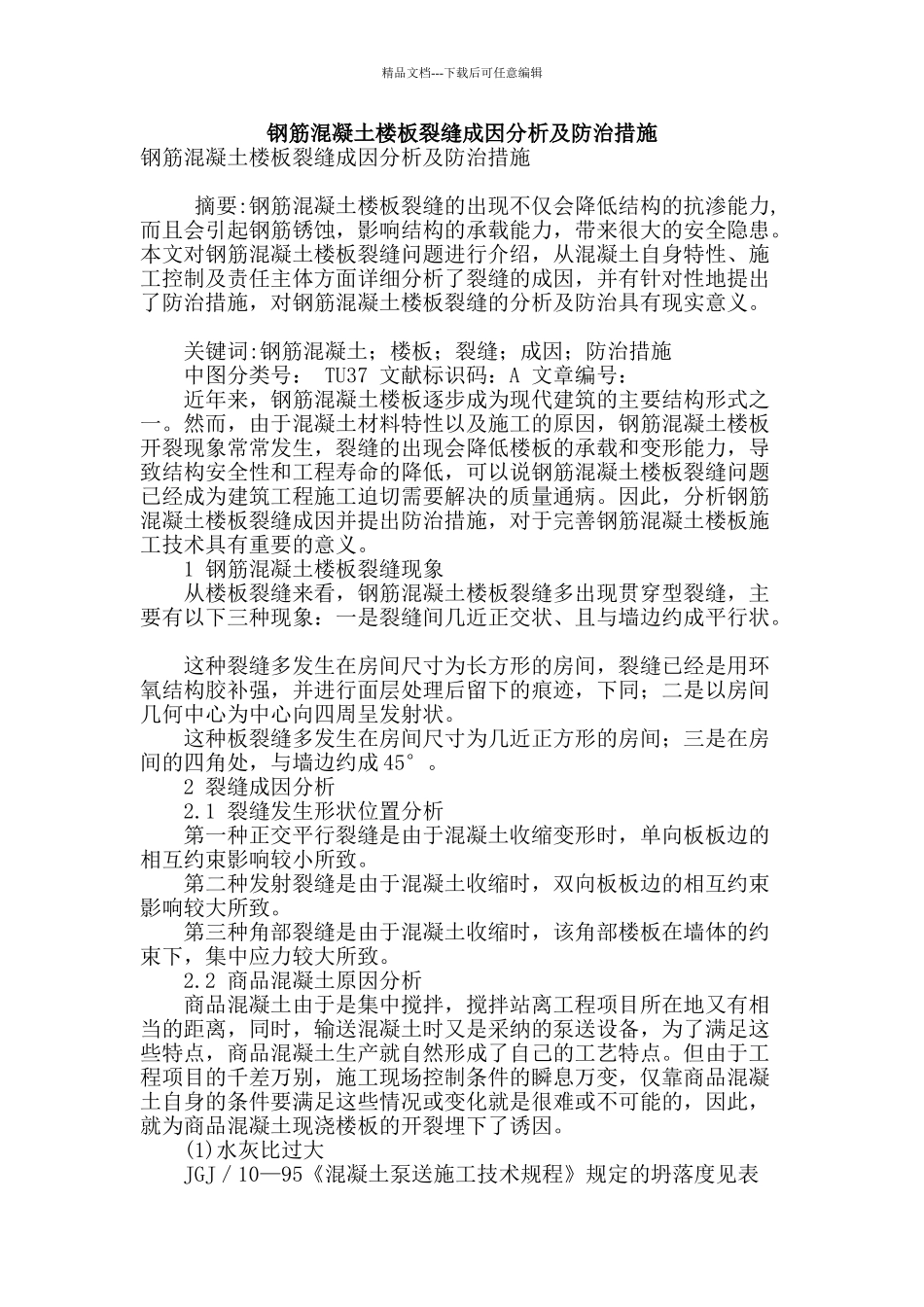

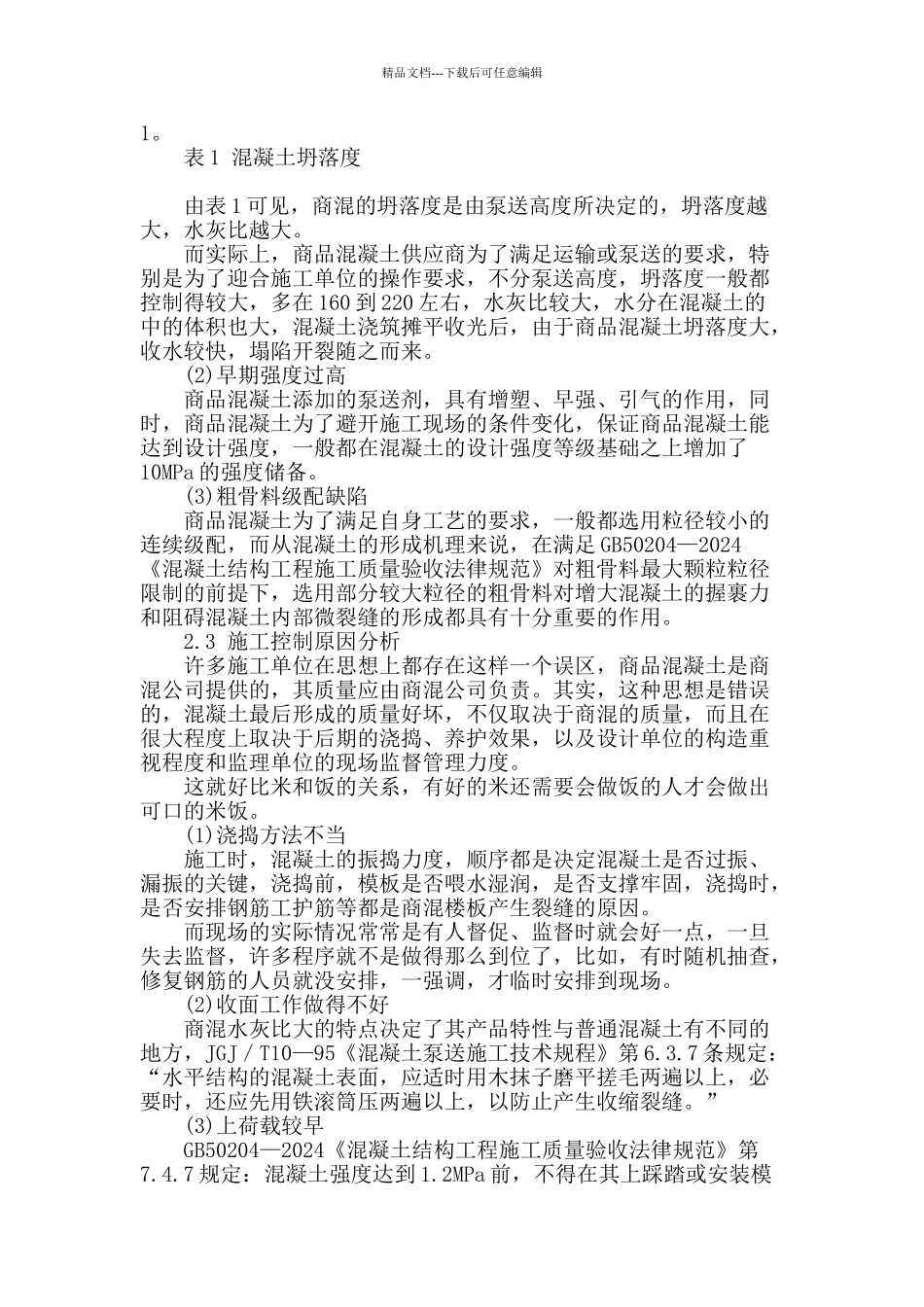

精品文档---下载后可任意编辑钢筋混凝土楼板裂缝成因分析及防治措施钢筋混凝土楼板裂缝成因分析及防治措施 摘要:钢筋混凝土楼板裂缝的出现不仅会降低结构的抗渗能力,而且会引起钢筋锈蚀，影响结构的承载能力，带来很大的安全隐患。本文对钢筋混凝土楼板裂缝问题进行介绍，从混凝土自身特性、施工控制及责任主体方面详细分析了裂缝的成因，并有针对性地提出了防治措施，对钢筋混凝土楼板裂缝的分析及防治具有现实意义。 关键词:钢筋混凝土；楼板；裂缝；成因；防治措施 中图分类号： TU37 文献标识码：A 文章编号： 近年来，钢筋混凝土楼板逐步成为现代建筑的主要结构形式之一。然而，由于混凝土材料特性以及施工的原因，钢筋混凝土楼板开裂现象常常发生，裂缝的出现会降低楼板的承载和变形能力，导致结构安全性和工程寿命的降低，可以说钢筋混凝土楼板裂缝问题已经成为建筑工程施工迫切需要解决的质量通病。因此，分析钢筋混凝土楼板裂缝成因并提出防治措施，对于完善钢筋混凝土楼板施工技术具有重要的意义。 1 钢筋混凝土楼板裂缝现象 从楼板裂缝来看，钢筋混凝土楼板裂缝多出现贯穿型裂缝，主要有以下三种现象：一是裂缝间几近正交状、且与墙边约成平行状。 这种裂缝多发生在房间尺寸为长方形的房间，裂缝已经是用环氧结构胶补强，并进行面层处理后留下的痕迹，下同；二是以房间几何中心为中心向四周呈发射状。 这种板裂缝多发生在房间尺寸为几近正方形的房间；三是在房间的四角处，与墙边约成 45°。 2 裂缝成因分析 2.1 裂缝发生形状位置分析 第一种正交平行裂缝是由于混凝土收缩变形时，单向板板边的相互约束影响较小所致。 第二种发射裂缝是由于混凝土收缩时，双向板板边的相互约束影响较大所致。 第三种角部裂缝是由于混凝土收缩时，该角部楼板在墙体的约束下，集中应力较大所致。 2.2 商品混凝土原因分析 商品混凝土由于是集中搅拌，搅拌站离工程项目所在地又有相当的距离，同时，输送混凝土时又是采纳的泵送设备，为了满足这些特点，商品混凝土生产就自然形成了自己的工艺特点。但由于工程项目的千差万别，施工现场控制条件的瞬息万变，仅靠商品混凝土自身的条件要满足这些情况或变化就是很难或不可能的，因此，就为商品混凝土现浇楼板的开裂埋下了诱因。 (1)水灰比过大 JGJ／10—95《混凝土泵送施工技术规程》规定的坍落度见表精品文档---下载后可任意编辑1。 表 1 混凝土坍落度 由表 1 可见，商混的坍落...
