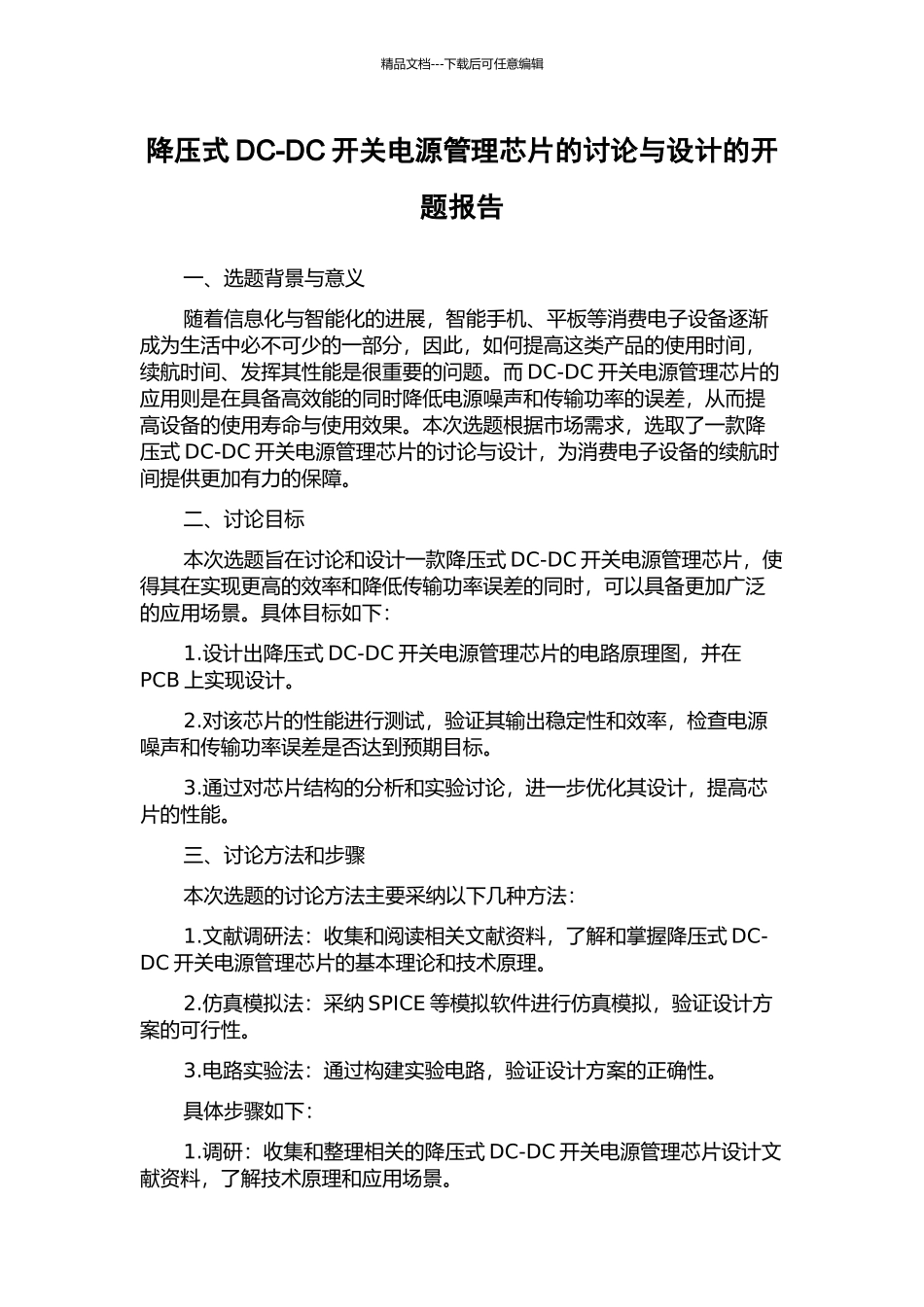

精品文档---下载后可任意编辑降压式 DC-DC 开关电源管理芯片的讨论与设计的开题报告一、选题背景与意义随着信息化与智能化的进展,智能手机、平板等消费电子设备逐渐成为生活中必不可少的一部分,因此,如何提高这类产品的使用时间,续航时间、发挥其性能是很重要的问题。而 DC-DC 开关电源管理芯片的应用则是在具备高效能的同时降低电源噪声和传输功率的误差,从而提高设备的使用寿命与使用效果。本次选题根据市场需求,选取了一款降压式 DC-DC 开关电源管理芯片的讨论与设计,为消费电子设备的续航时间提供更加有力的保障。二、讨论目标本次选题旨在讨论和设计一款降压式 DC-DC 开关电源管理芯片,使得其在实现更高的效率和降低传输功率误差的同时,可以具备更加广泛的应用场景。具体目标如下:1.设计出降压式 DC-DC 开关电源管理芯片的电路原理图,并在PCB 上实现设计。2.对该芯片的性能进行测试,验证其输出稳定性和效率,检查电源噪声和传输功率误差是否达到预期目标。3.通过对芯片结构的分析和实验讨论,进一步优化其设计,提高芯片的性能。三、讨论方法和步骤本次选题的讨论方法主要采纳以下几种方法:1.文献调研法:收集和阅读相关文献资料,了解和掌握降压式 DC-DC 开关电源管理芯片的基本理论和技术原理。2.仿真模拟法:采纳 SPICE 等模拟软件进行仿真模拟,验证设计方案的可行性。3.电路实验法:通过构建实验电路,验证设计方案的正确性。具体步骤如下:1.调研:收集和整理相关的降压式 DC-DC 开关电源管理芯片设计文献资料,了解技术原理和应用场景。精品文档---下载后可任意编辑2.仿真:采纳 SPICE 等模拟软件进行仿真模拟,验证设计方案的可行性。3.电路设计:根据仿真结果进行电路设计,绘制电路原理图和 PCB图,进行电路布局和封装。4.焊接:根据设计要求焊接元器件到 PCB 板上。5.测试:根据测试要求,对电路进行测试,检查电源噪声和传输功率误差是否符合设计要求。6.结果分析和反馈:对测试结果进行分析总结,反馈与设计方案的改进等问题。四、讨论结果和预期成果通过本次讨论,估计可以设计出一款性能更为优异的降压式 DC-DC开关电源管理芯片,具备更广泛的应用场景。具体表现为:1.芯片输出稳定,满足各种应用需要。2.降压式 DC-DC 开关电源管理芯片的效率显著提高,运行更加稳定可靠。3.降低电源噪声和传输功率误差,进一步提高芯片的性能。4.预期该芯片将被应用在智能手机、平板电脑等消费电子产...
