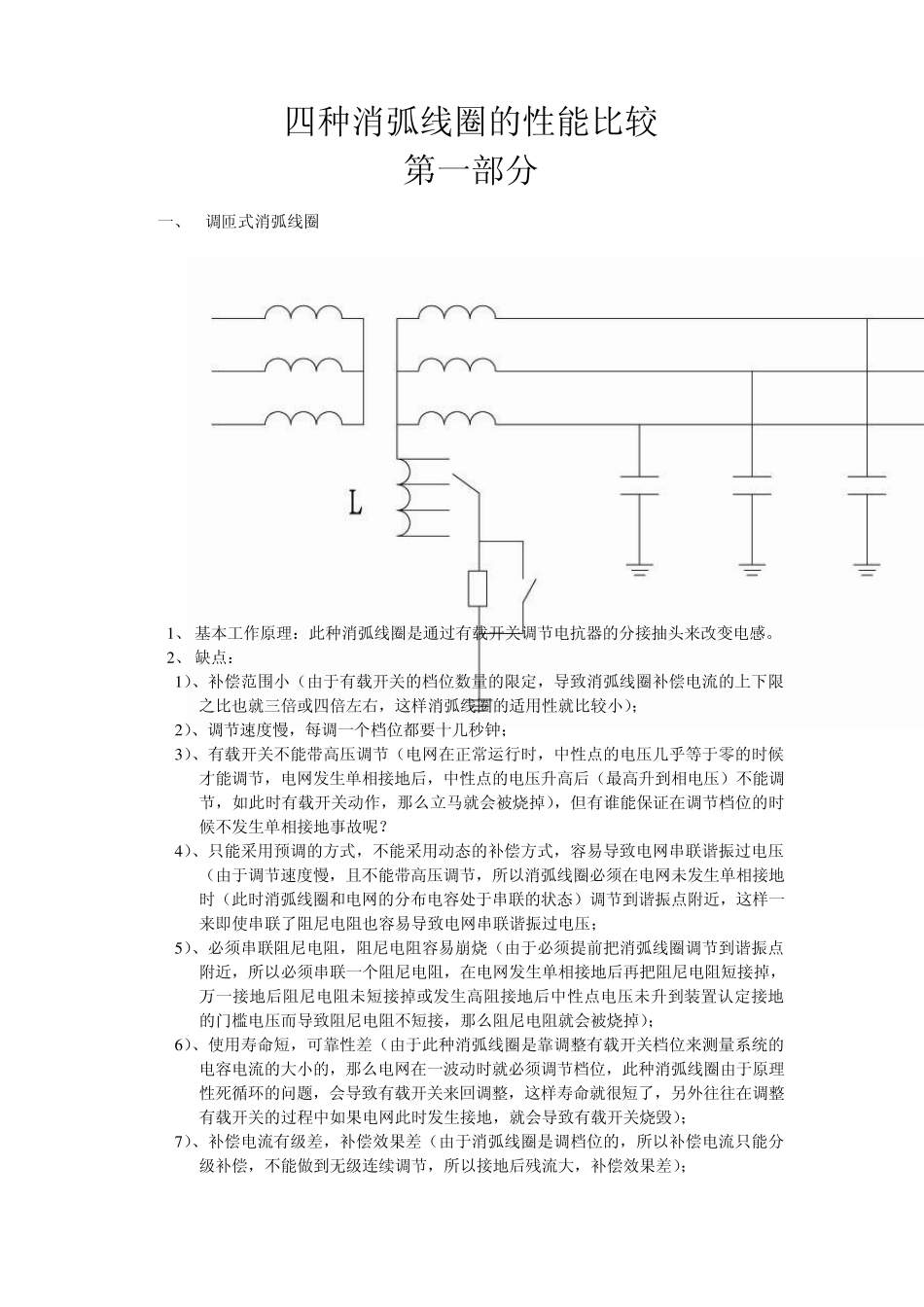

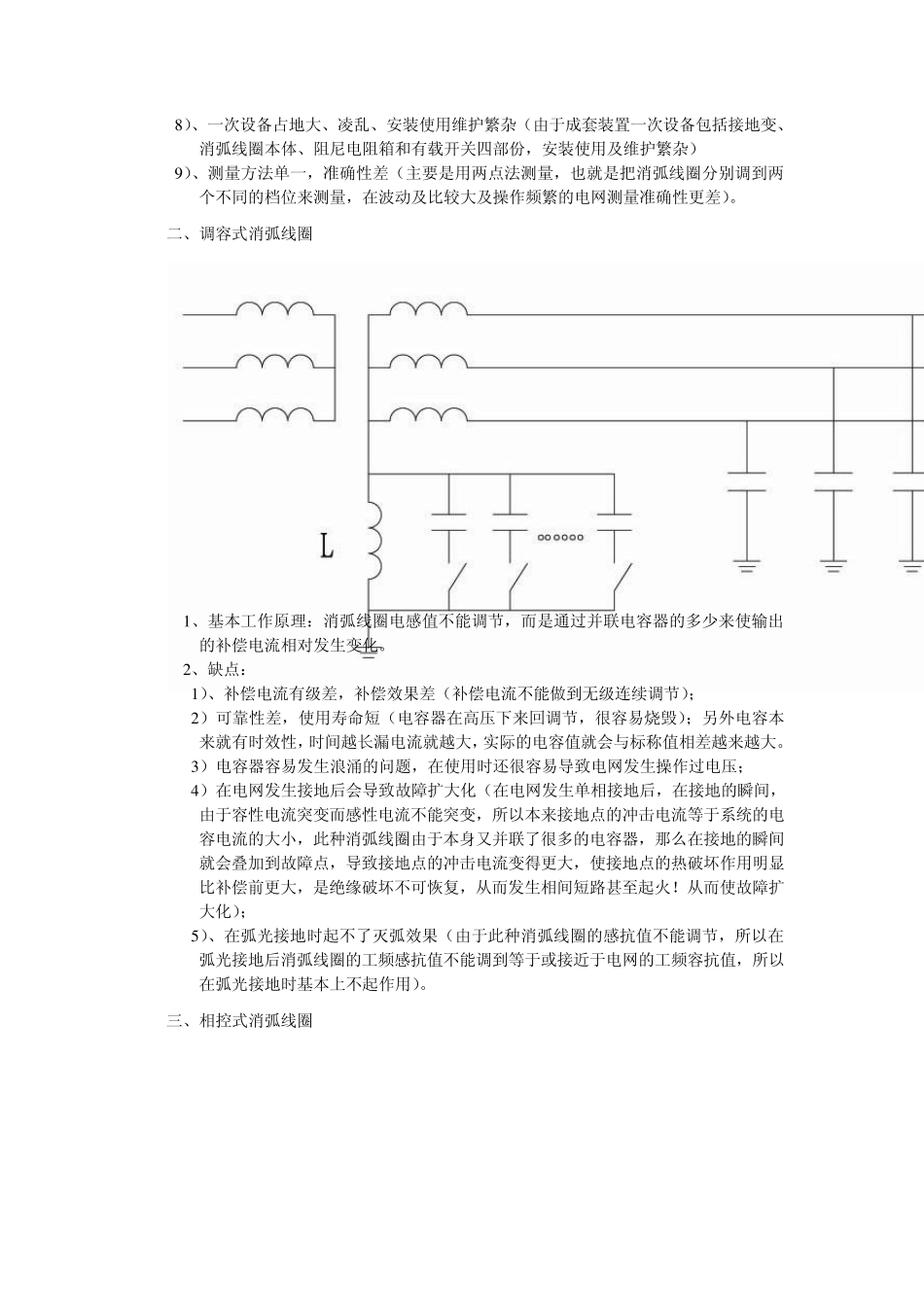

四种消弧线圈的性能比较 第一部分 一、 调匝式消弧线圈 1 、 基本工作原理:此种消弧线圈是通过有载开关调节电抗器的分接抽头来改变电感。 2 、 缺点: 1 )、补偿范围小(由于有载开关的档位数量的限定,导致消弧线圈补偿电流的上下限之比也就三倍或四倍左右,这样消弧线圈的适用性就比较小); 2 )、调节速度慢,每调一个档位都要十几秒钟; 3 )、有载开关不能带高压调节(电网在正常运行时,中性点的电压几乎等于零的时候才能调节,电网发生单相接地后,中性点的电压升高后(最高升到相电压)不能调节,如此时有载开关动作,那么立马就会被烧掉),但有谁能保证在调节档位的时候不发生单相接地事故呢? 4 )、只能采用预调的方式,不能采用动态的补偿方式,容易导致电网串联谐振过电压(由于调节速度慢,且不能带高压调节,所以消弧线圈必须在电网未发生单相接地时(此时消弧线圈和电网的分布电容处于串联的状态)调节到谐振点附近,这样一来即使串联了阻尼电阻也容易导致电网串联谐振过电压; 5 )、必须串联阻尼电阻,阻尼电阻容易崩烧(由于必须提前把消弧线圈调节到谐振点附近,所以必须串联一个阻尼电阻,在电网发生单相接地后再把阻尼电阻短接掉,万一接地后阻尼电阻未短接掉或发生高阻接地后中性点电压未升到装置认定接地的门槛电压而导致阻尼电阻不短接,那么阻尼电阻就会被烧掉); 6 )、使用寿命短,可靠性差(由于此种消弧线圈是靠调整有载开关档位来测量系统的电容电流的大小的,那么电网在一波动时就必须调节档位,此种消弧线圈由于原理性死循环的问题,会导致有载开关来回调整,这样寿命就很短了,另外往往在调整有载开关的过程中如果电网此时发生接地,就会导致有载开关烧毁); 7 )、补偿电流有级差,补偿效果差(由于消弧线圈是调档位的,所以补偿电流只能分级补偿,不能做到无级连续调节,所以接地后残流大,补偿效果差); 8 )、一次设备占地大、凌乱、安装使用维护繁杂(由于成套装置一次设备包括接地变、消弧线圈本体、阻尼电阻箱和有载开关四部份,安装使用及维护繁杂) 9 )、测量方法单一,准确性差(主要是用两点法测量,也就是把消弧线圈分别调到两个不同的档位来测量,在波动及比较大及操作频繁的电网测量准确性更差)。 二、调容式消弧线圈 1 、基本工作原理:消弧线圈电感值不能调节,而是通过并联电容器的多少来使输出的补偿电流相对发生变化。 2 、缺点: 1 )、补偿电...
