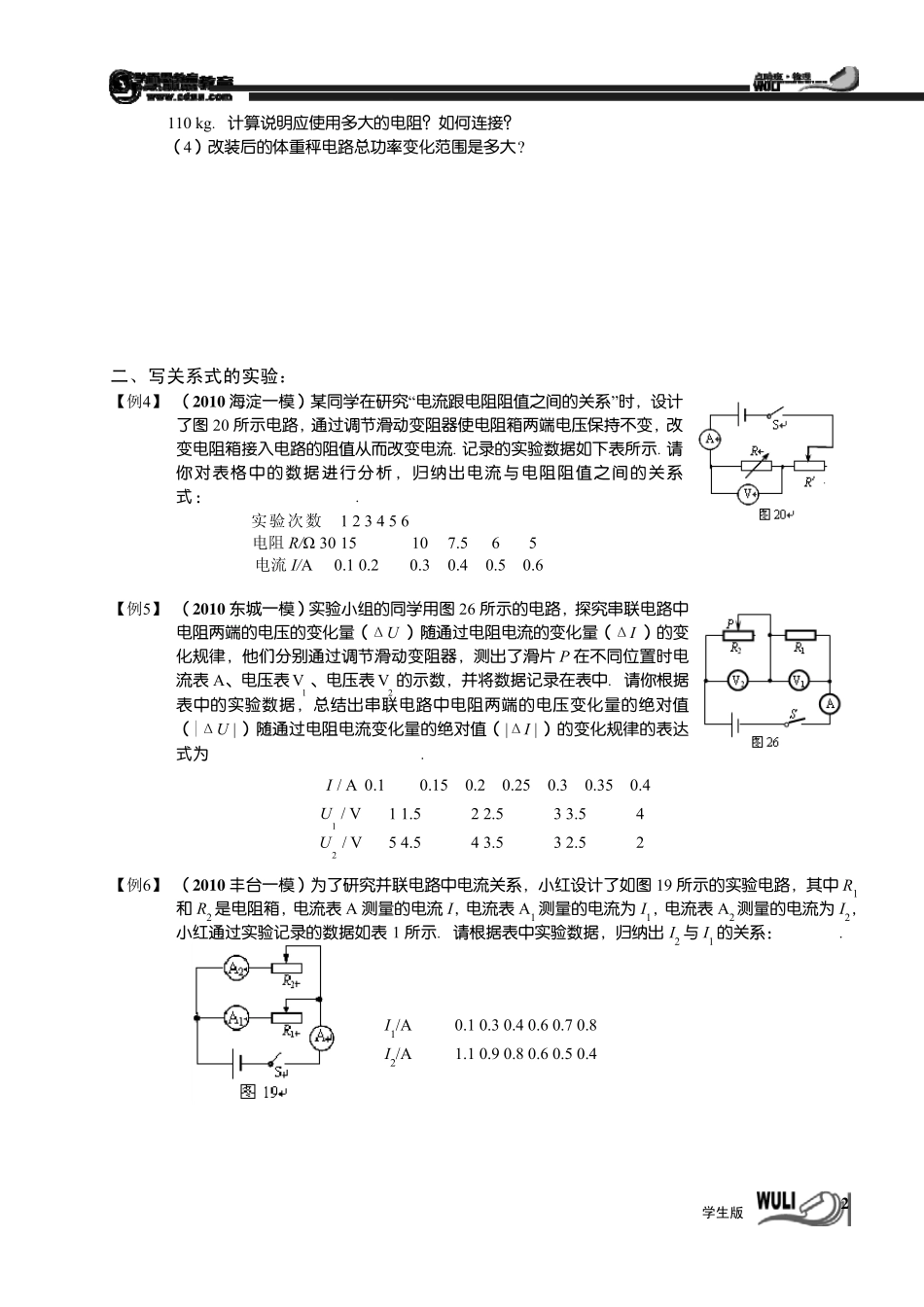

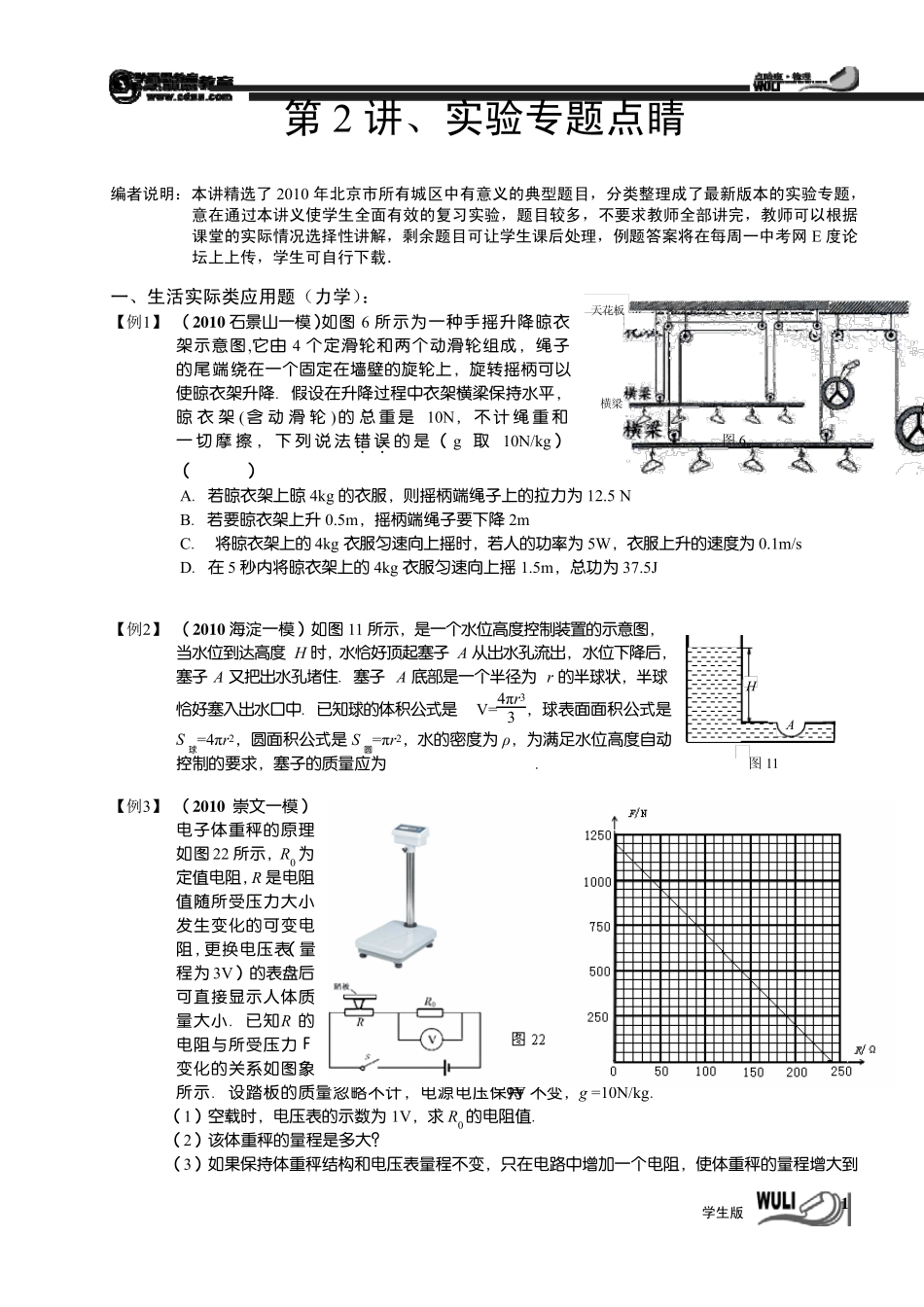

学生版 1第2 讲、实验专题点睛 编者说明：本讲精选了 2010 年北京市所有城区中有意义的典型题目，分类整理成了最新版本的实验专题，意在通过本讲义使学生全面有效的复习实验，题目较多，不要求教师全部讲完，教师可以根据课堂的实际情况选择性讲解，剩余题目可让学生课后处理，例题答案将在每周一中考网 E 度论坛上上传，学生可自行下载． 一、生活实际类应用题（力学）： 【例1】 （2010 石景山一模）如图 6 所示为一种手摇升降晾衣架示意图,它由 4 个定滑轮和两个动滑轮组成，绳子的尾端绕在一个固定在墙壁的旋轮上，旋转摇柄可以使晾衣架升降．假设在升降过程中衣架横梁保持水平，晾 衣 架 (含 动 滑 轮 )的 总 重 是 10N， 不 计 绳 重 和一 切 摩 擦 ， 下 列 说 法 错 误． ．的 是 （g 取10N/kg）（ ） A．若晾衣架上晾 4kg 的衣服，则摇柄端绳子上的拉力为 12.5 N B．若要晾衣架上升 0.5m，摇柄端绳子要下降 2m C． 将晾衣架上的 4kg 衣服匀速向上摇时，若人的功率为 5W，衣服上升的速度为 0.1m/s D．在 5 秒内将晾衣架上的 4kg 衣服匀速向上摇 1.5m，总功为 37.5J 【例2】 （2010 海淀一模）如图 11 所示，是一个水位高度控制装置的示意图，当水位到达高度 H 时，水恰好顶起塞子 A 从出水孔流出，水位下降后，塞子 A 又把出水孔堵住．塞子 A 底部是一个半径为 r 的半球状，半球恰好塞入出水口中．已知球的体积公式是V=4πr33 ，球表面面积公式是S球=4πr2，圆面积公式是 S圆=πr2，水的密度为 ρ，为满足水位高度自动控制的要求，塞子的质量应为 ． 【例3】 （2010 崇文一模）电子体重秤的原理如图 22 所示，R0 为定值电阻，R 是电阻值随所受压力大小发生变化的可变电阻，更换电压表（量程为 3V）的表盘后可直接显示人体质量大小．已知R 的电阻与所受压力Ｆ变化的关系如图象所示．设踏板的质量忽略不计，电源电压保持9V 不变，g =10N/kg． （1）空载时，电压表的示数为 1V，求 R0 的电阻值． （2）该体重秤的量程是多大？ （3）如果保持体重秤结构和电压表量程不变，只在电路中增加一个电阻，使体重秤的量程增大到H A图 11图 6 天花板横梁 学生版 2110 kg．计算说明应使用多大的电阻？如何连接？ （4）改装后的体重秤电路总功率变化范围是多大? 二、写关系式的实验： 【例4】 （2010 海淀一模）某同学在研究“电流...
