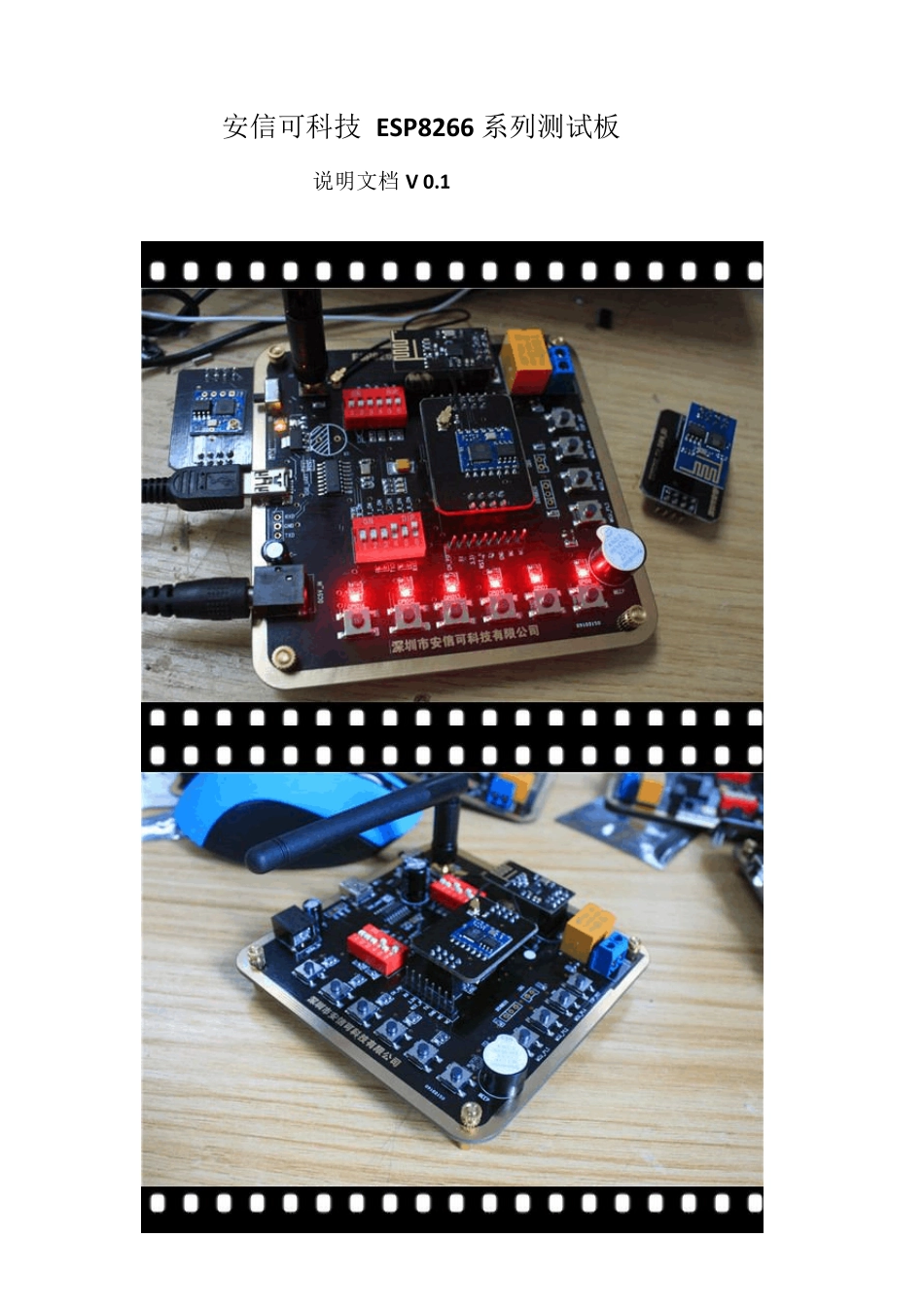

安信可科技ESP8266系列测试板说明文档V0

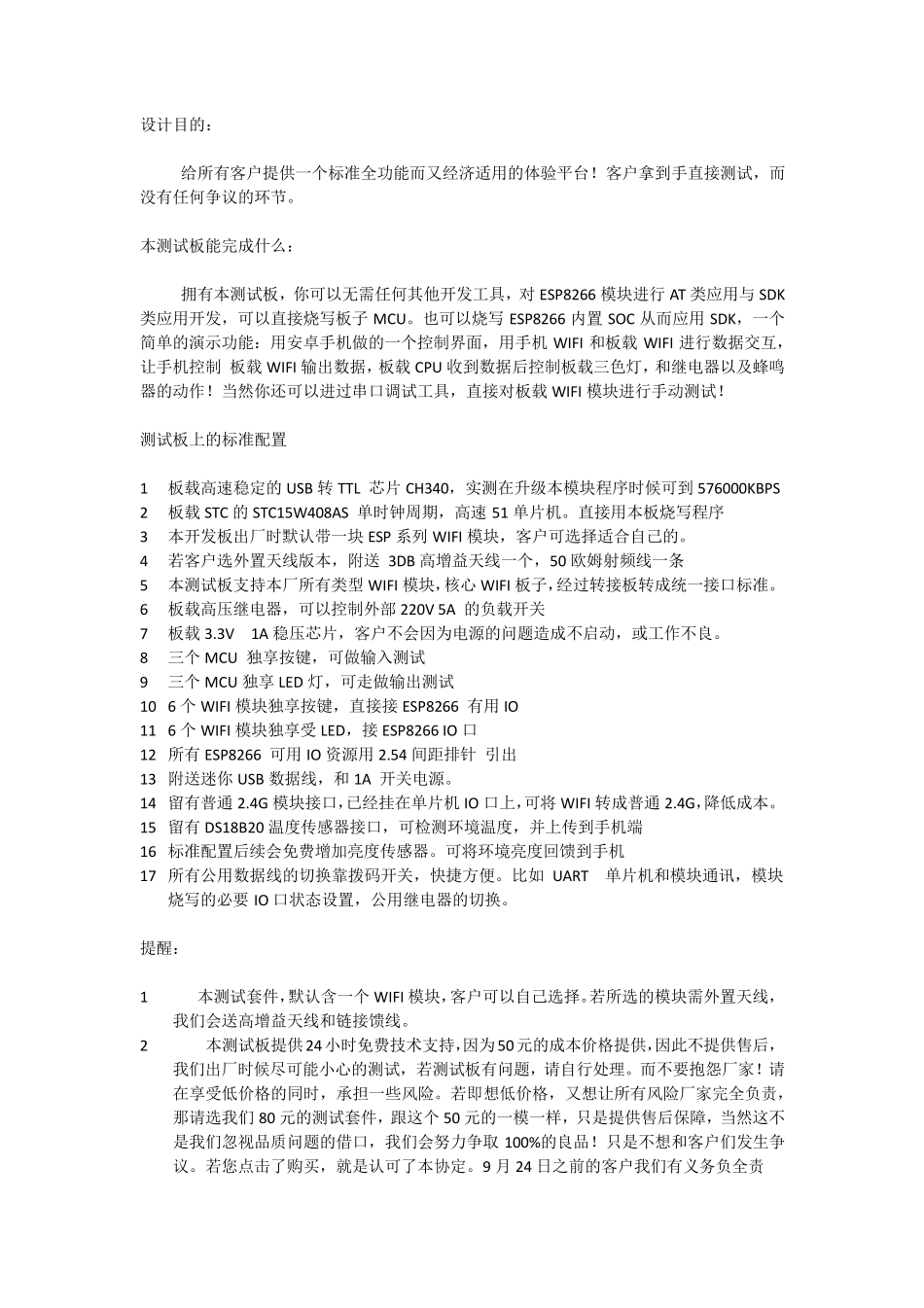

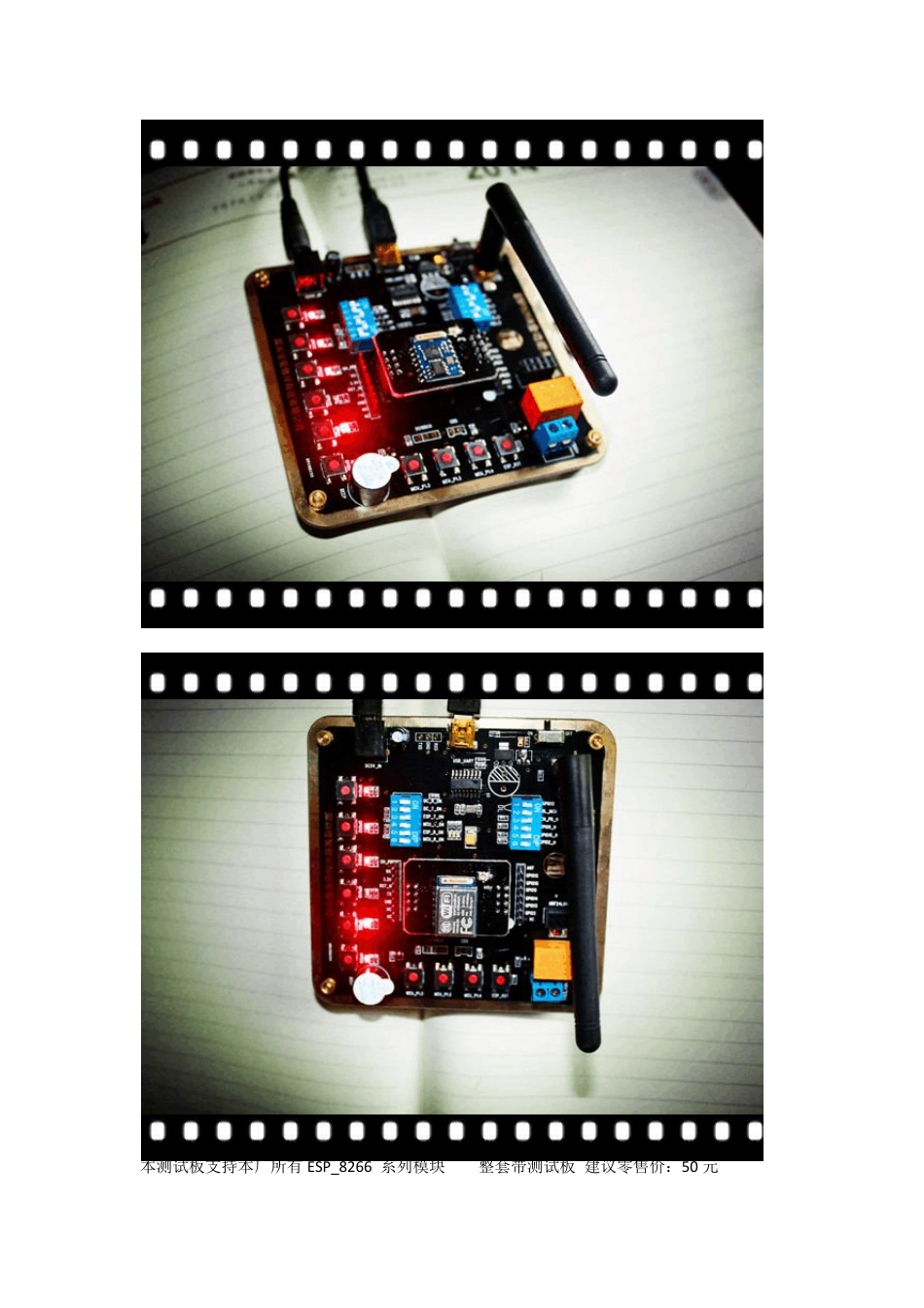

安信可科技 ESP8266 系列测试板 说明文档 V 0.1 本测试板支持本厂所有ESP_8266 系列模块 整套带测试板 建议零售价：50 元 设计目的： 给所有客户提供一个标准全功能而又经济适用的体验平台！客户拿到手直接测试，而没有任何争议的环节。 本测试板能完成什么： 拥有本测试板，你可以无需任何其他开发工具，对 ESP8266 模块进行 AT 类应用与 SDK类应用开发，可以直接烧写板子 MCU。也可以烧写 ESP8266 内置 SOC 从而应用SDK，一个简单的演示功能：用安卓手机做的一个控制界面，用手机 W IFI 和板载 W IFI 进行数据交互，让手机控制 板载 W IFI 输出数据，板载 CPU 收到数据后控制板载三色灯，和继电器以及蜂鸣器的动作！当然你还可以进过串口调试工具，直接对板载 W IFI 模块进行手动测试！ 测试板上的标准配置 1 板载高速稳定的USB 转 TTL 芯片 CH340，实测在升级本模块程序时候可到576000KBPS 2 板载 STC 的STC15W 408AS 单时钟周期，高速 51 单片机。直接用本板烧写程序 3 本开发板出厂时默认带一块 ESP 系列 W IFI 模块，客户可选择适合自己的。 4 若客户选外置天线版本，附送 3DB 高增益天线一个，50 欧姆射频线一条 5 本测试板支持本厂所有类型 W IFI 模块，核心 W IFI 板子，经过转接板转成统一接口标准。 6 板载高压继电器，可以控制外部 220V 5A 的负载开关 7 板载 3.3V 1A 稳压芯片，客户不会因为电源的问题造成不启动，或工作不良。 8 三个MCU 独享按键，可做输入测试 9 三个MCU 独享 LED 灯，可走做输出测试 10 6 个W IFI 模块独享按键，直接接ESP8266 有用IO 11 6 个W IFI 模块独享受 LED，接ESP8266 IO 口 12 所有ESP8266 可用IO 资源用2.54 间距排针 引出 13 附送迷你 USB 数据线，和 1A 开关电源。 14 留有普通 2.4G 模块接口，已经挂在单片机 IO 口上，可将 W IFI 转成普通 2.4G，降低成本。 15 留有DS18B20 温度传感器接口，可检测环境温度，并上传到手机端 16 标准配置后续会免费增加亮度传感器。可将环境亮度回馈到手机 17 所有公用数据线的切换靠拨码开关，快捷方便。比如 UART 单片机和模块通讯，模块烧写的必要 IO 口状态设置，公用继电器的切换。 提醒： 1 本测试套件，默认含一个W IFI 模块，客户可以自己选择。若所选的模块需外置天线，我们会送高增益天线和链接馈线...
