120万吨／年乙烯改扩建工程-顺丁橡胶（二）B标段界区室内给排水单位工程施工组织设计VIP免费

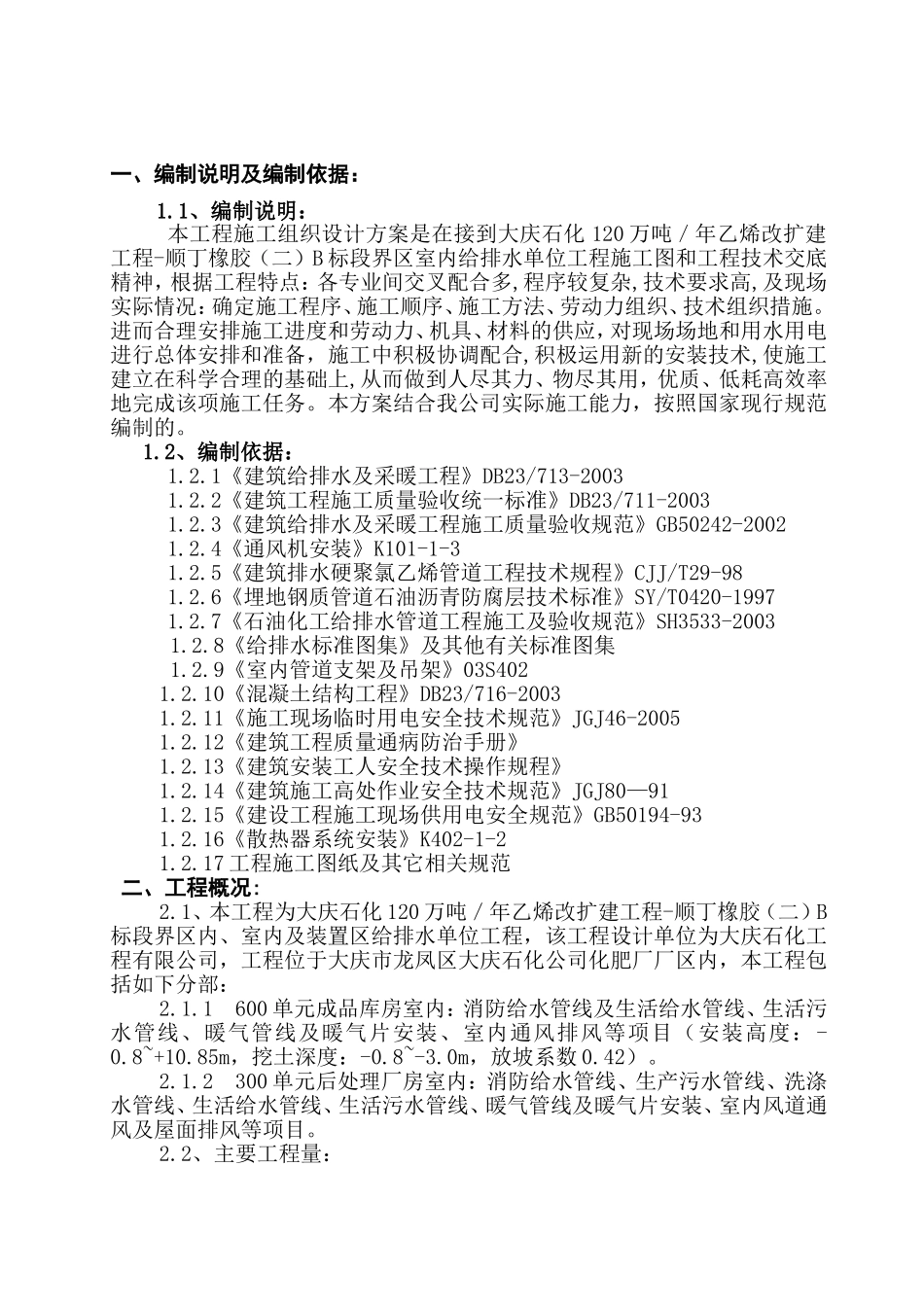

一、编制说明及编制依据：1.1、编制说明：本工程施工组织设计方案是在接到大庆石化120万吨／年乙烯改扩建工程-顺丁橡胶（二）B标段界区室内给排水单位工程施工图和工程技术交底精神，根据工程特点：各专业间交叉配合多,程序较复杂,技术要求高,及现场实际情况：确定施工程序、施工顺序、施工方法、劳动力组织、技术组织措施。进而合理安排施工进度和劳动力、机具、材料的供应，对现场场地和用水用电进行总体安排和准备，施工中积极协调配合,积极运用新的安装技术,使施工建立在科学合理的基础上,从而做到人尽其力、物尽其用，优质、低耗高效率地完成该项施工任务。本方案结合我公司实际施工能力，按照国家现行规范编制的。1.2、编制依据：1.2.1《建筑给排水及采暖工程》DB23/713-20031.2.2《建筑工程施工质量验收统一标准》DB23/711-20031.2.3《建筑给排水及采暖工程施工质量验收规范》GB50242-20021.2.4《通风机安装》K101-1-31.2.5《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-981.2.6《埋地钢质管道石油沥青防腐层技术标准》SY/T0420-19971.2.7《石油化工给排水管道工程施工及验收规范》SH3533-20031.2.8《给排水标准图集》及其他有关标准图集1.2.9《室内管道支架及吊架》03S4021.2.10《混凝土结构工程》DB23/716-20031.2.11《施工现场临时用电安全技术规范》JGJ46-20051.2.12《建筑工程质量通病防治手册》1.2.13《建筑安装工人安全技术操作规程》1.2.14《建筑施工高处作业安全技术规范》JGJ80—911.2.15《建设工程施工现场供用电安全规范》GB50194-931.2.16《散热器系统安装》K402-1-21.2.17工程施工图纸及其它相关规范二、工程概况:2.1、本工程为大庆石化120万吨／年乙烯改扩建工程-顺丁橡胶（二）B标段界区内、室内及装置区给排水单位工程，该工程设计单位为大庆石化工程有限公司，工程位于大庆市龙凤区大庆石化公司化肥厂厂区内，本工程包括如下分部：2.1.1600单元成品库房室内：消防给水管线及生活给水管线、生活污水管线、暖气管线及暖气片安装、室内通风排风等项目（安装高度：-0.8~+10.85m，挖土深度：-0.8~-3.0m，放坡系数0.42）。2.1.2300单元后处理厂房室内：消防给水管线、生产污水管线、洗涤水管线、生活给水管线、生活污水管线、暖气管线及暖气片安装、室内风道通风及屋面排风等项目。2.2、主要工程量：序号工程内容工程量备注单位数量1室内给排水管线安装米24862室内暖气管线安装米40503阀门安装只864卫生洁具安装套285暖气片安装组2306轴流风机安装台577屋面排风机安装台648室内通风管道制作安装米1559通风机组安装台210恒温恒湿空调机安装台12.3、施工日期：2011年3月25日至2011年11月25日，历经245天。三、施工计划部署：3.1、施工准备工作计划：3.1.1技术准备：3.1.1.1熟悉图纸，进行图纸会审和设计交底。3.1.1.2编制审定施工组织设计方案。3.1.1.3编制分项分部工程具体施工技术措施。3.1.1.4编制工程需用材料计划表。3.1.1.5编制施工图预算。3.1.1.6认真阅图,勘察施工现场,会同建设单位、监理单位确定室外原管道接头、碰头具体位置及新建管道方位、标高。3.1.2施工业内准备：3.1.2.1接到施工图纸后，立即组织技术人员认真审阅图纸，通过同设计单位的设计交底,建设单位的具体施工总体要求，对工程总体规划进行安排落实到位。及时做出图纸会审记录，并根据工程实际情况制定先进合理的施工技术措施,改进施工方案,选择科学合理的施工方法。3.1.2.2组织有关技术人员认真做好施工图预算及编制材料计划，提出各种材料计划表及构件、塑料管道的委托加工单。3.1.2.3现场调查了解管道路由情况，施工条件、环境、分类点、建筑物分布情况，掌握地质资料，水准高程、坐标，地下障碍物分布情况等，根据以上情况编制各分部分项工程的施工方案。3.1.2.4原材料进场后需要进行二次化验的立即进行二次化验，合格后方可使用。钢材、型钢、管材、管件、阀门等金属材料进场后进行登记，整理材料材质报告单、合格证上报监理单位、建设单位并会同组织验收。3.1.2.5及时报批工程开工报告、动土报告,临时用水、用电报告和相应的技术资料。3.1.3施工现场准备：3.1.3.1健全各种组织机构...
