安全阀的选型、计算与设置规定

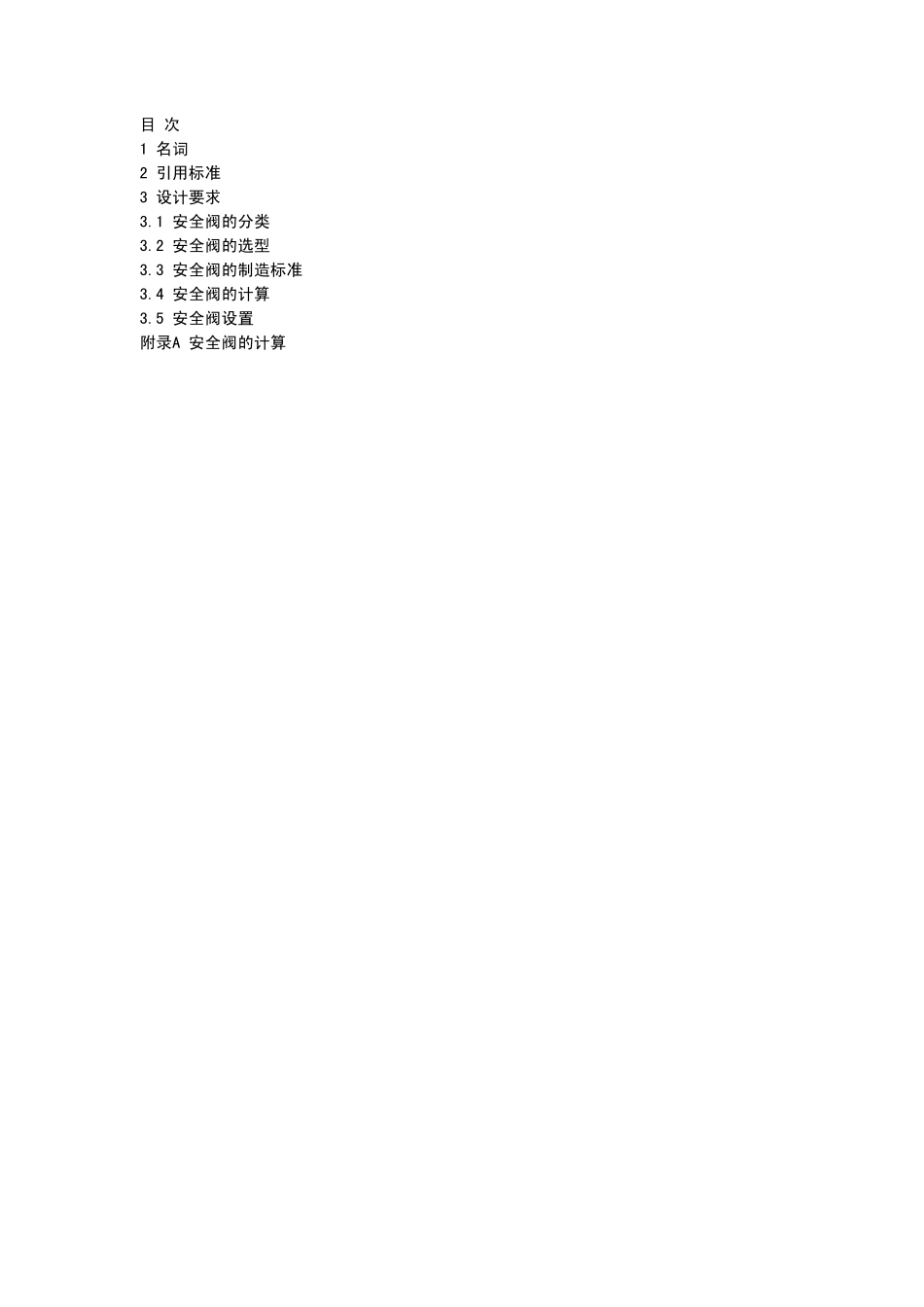

安全阀的选型、计算与设置规定_第1页
1/32

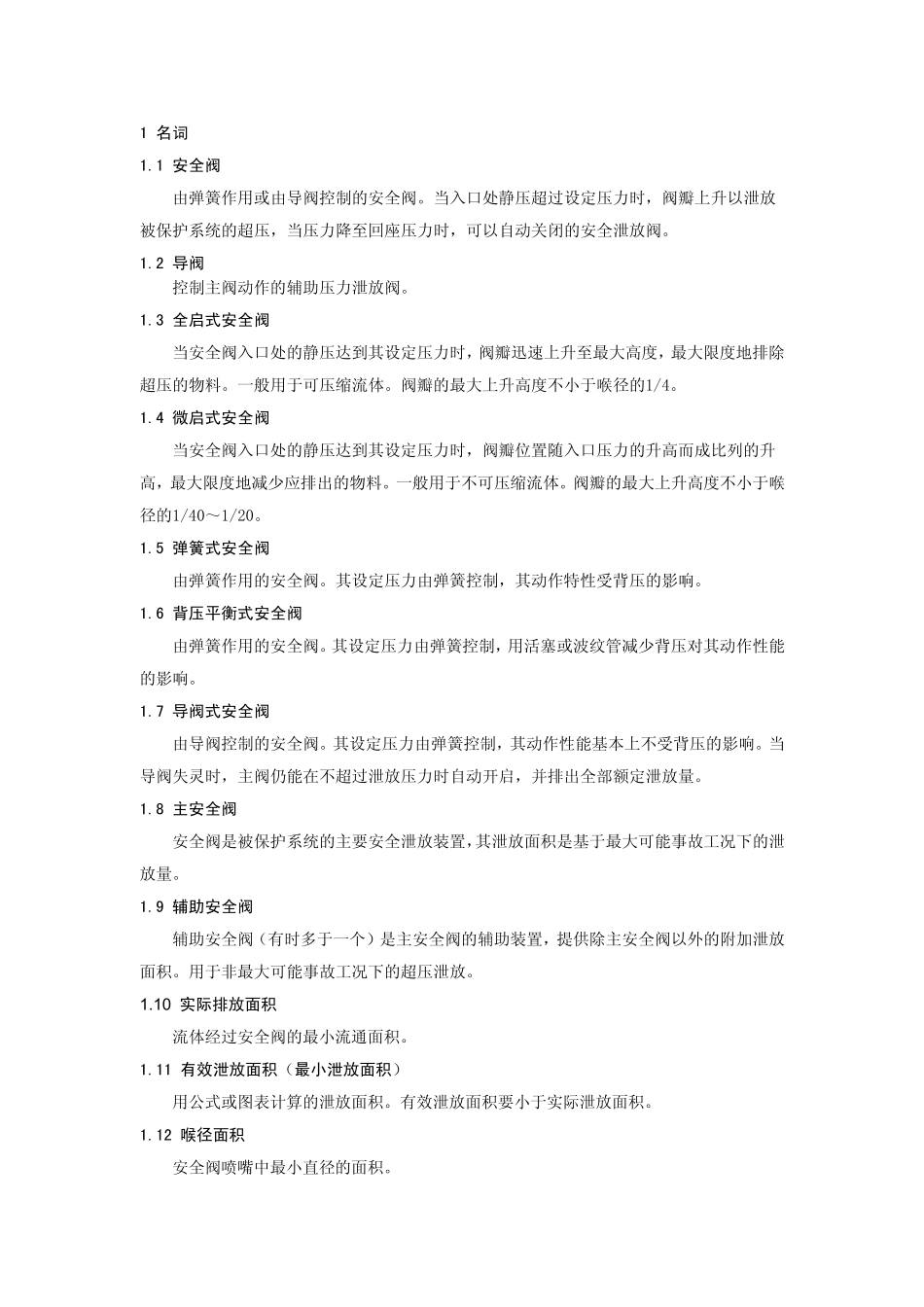

安全阀的选型、计算与设置规定_第2页
2/32

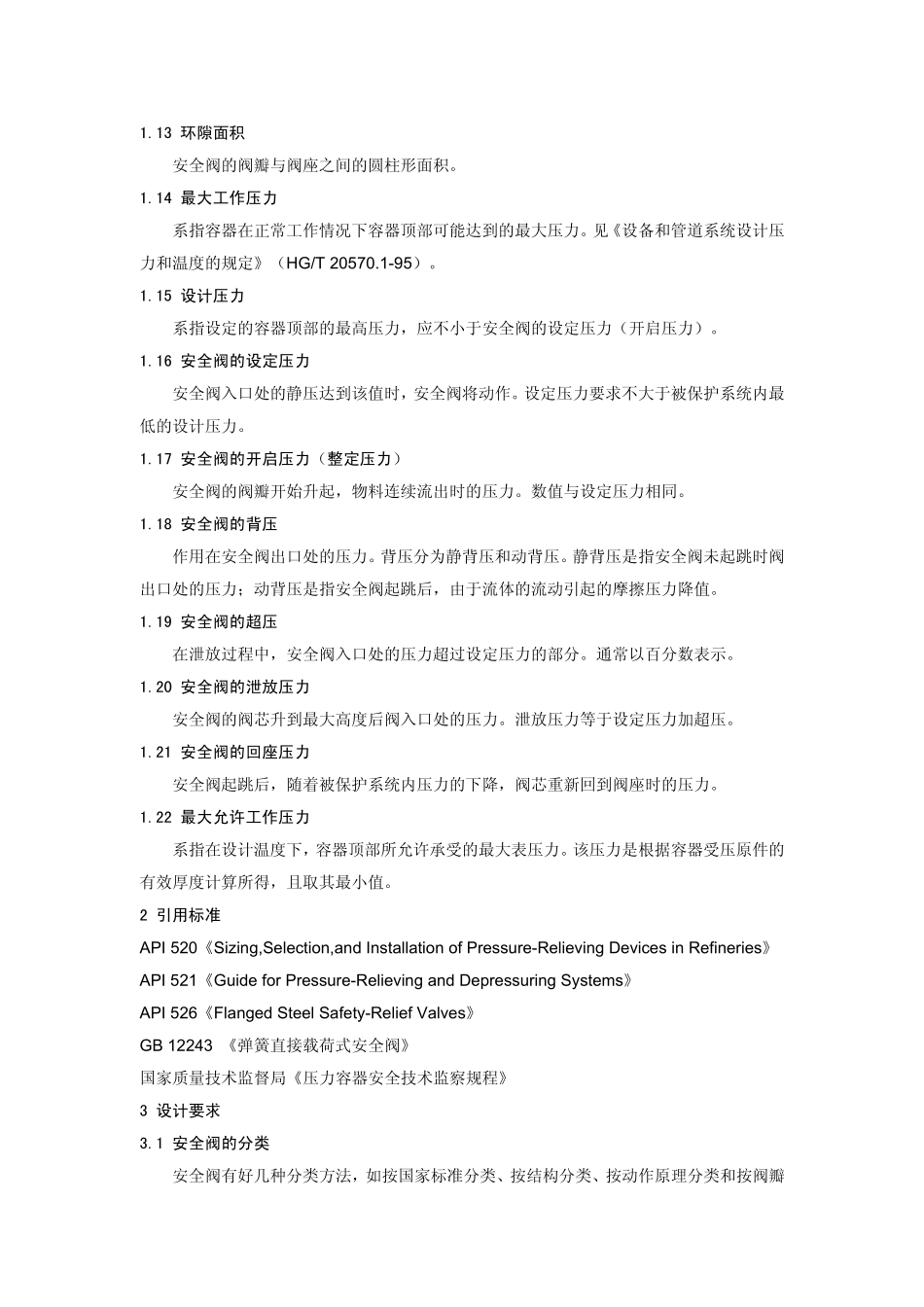

安全阀的选型、计算与设置规定_第3页
3/32
目 次 1 名词 2 引用标准 3 设计要求 3.1 安全阀的分类 3.2 安全阀的选型 3.3 安全阀的制造标准 3.4 安全阀的计算 3.5 安全阀设置 附录A 安全阀的计算1 名词 1.1 安全阀 由弹簧作用或由导阀控制的安全阀。当入口处静压超过设定压力时,阀瓣上升以泄放被保护系统的超压,当压力降至回座压力时,可以自动关闭的安全泄放阀。 1.2 导阀 控制主阀动作的辅助压力泄放阀。 1.3 全启式安全阀 当安全阀入口处的静压达到其设定压力时,阀瓣迅速上升至最大高度,最大限度地排除超压的物料。一般用于可压缩流体。阀瓣的最大上升高度不小于喉径的1/4。 1.4 微启式安全阀 当安全阀入口处的静压达到其设定压力时,阀瓣位置随入口压力的升高而成比列的升高,最大限度地减少应排出的物料。一般用于不可压缩流体。阀瓣的最大上升高度不小于喉径的1/40~1/20。 1.5 弹簧式安全阀 由弹簧作用的安全阀。其设定压力由弹簧控制,其动作特性受背压的影响。 1.6 背压平衡式安全阀 由弹簧作用的安全阀。其设定压力由弹簧控制,用活塞或波纹管减少背压对其动作性能的影响。 1.7 导阀式安全阀 由导阀控制的安全阀。其设定压力由弹簧控制,其动作性能基本上不受背压的影响。当导阀失灵时,主阀仍能在不超过泄放压力时自动开启,并排出全部额定泄放量。 1.8 主安全阀 安全阀是被保护系统的主要安全泄放装置,其泄放面积是基于最大可能事故工况下的泄放量。 1.9 辅助安全阀 辅助安全阀(有时多于一个)是主安全阀的辅助装置,提供除主安全阀以外的附加泄放面积。用于非最大可能事故工况下的超压泄放。 1.10 实际排放面积 流体经过安全阀的最小流通面积。 1.11 有效泄放面积(最小泄放面积) 用公式或图表计算的泄放面积。有效泄放面积要小于实际泄放面积。 1.12 喉径面积 安全阀喷嘴中最小直径的面积。 1.13 环隙面积 安 全 阀 的 阀 瓣 与 阀 座 之 间 的 圆 柱 形 面 积 。 1.14 最大工作压力 系 指 容 器 在 正 常 工 作 情 况 下 容 器 顶 部 可 能 达 到 的 最 大 压 力 。 见 《 设 备 和 管 道 系 统 设 计 压力 和 温 度 的 规 定 》 ( HG/T 20570.1-95) 。 1.15 设计压力 系 指 设 定 的 容 器 顶 部 的 最 高 压 力 , 应 不 小 于 安 全 阀 的 设 定 压 力 ( 开 启 压 力 ) 。 1.16 安全...
