安全阀选型规定

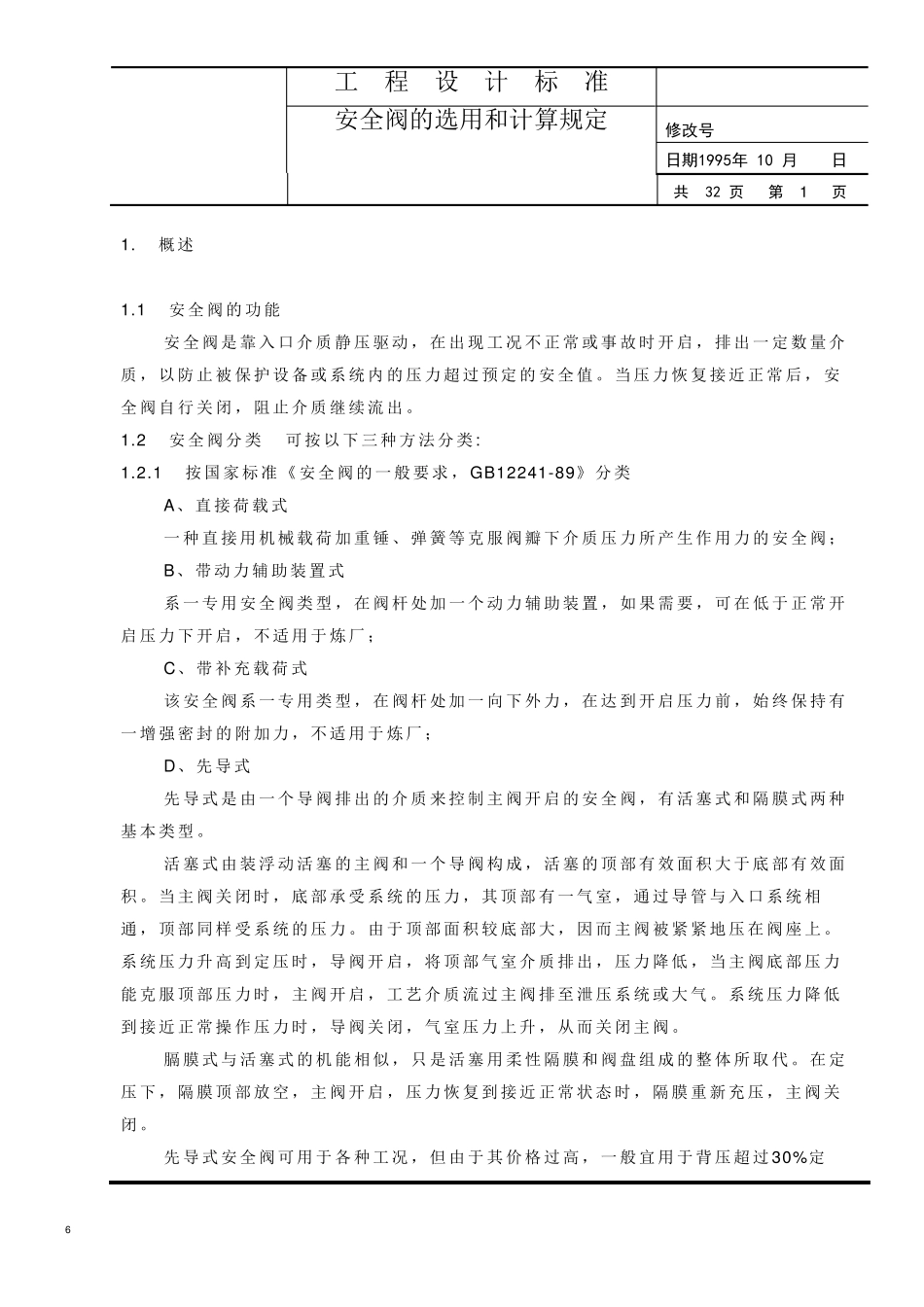

工 程 设 计 标 准 安全阀的选用和计算规定 修改号 日期1995年 10 月 日 共 32 页 第 1 页 6 1. 概述 1.1 安全阀的功能 安全阀是靠入口介质静压驱动，在出现工况不正常或事故时开启，排出一定数量介质，以防止被保护设备或系统内的压力超过预定的安全值。当压力恢复接近正常后，安全阀自行关闭，阻止介质继续流出。 1.2 安全阀分类 可按以下三种方法分类: 1.2.1 按国家标准《安全阀的一般要求，GB12241-89》分类 A、 直 接荷 载 式 一种直 接用机 械 载 荷 加 重 锤 、 弹 簧 等 克 服 阀瓣 下介质压力所 产 生 作 用力的安全阀； B、 带 动力辅 助 装 置 式 系一专 用安全阀类型 ，在阀杆 处 加 一个 动力辅 助 装 置 ，如 果 需 要，可在低于正常开启压力下开启，不适用于炼厂； C、 带 补充载 荷 式 该安全阀系一专 用类型 ，在阀杆 处 加 一向下外力，在达到开启压力前，始终保持有一增强密封的附加 力，不适用于炼厂； D、 先导式 先导式 是由一个 导阀排出的介质来控制主阀开启的安全阀，有活塞式 和隔膜 式 两 种基 本 类型 。 活塞式 由装 浮 动活塞的主阀和一个 导阀构 成 ，活塞的顶 部 有效 面 积 大 于底 部 有效 面积 。当主阀关闭时，底 部 承 受 系统的压力，其 顶 部 有一气 室 ，通 过导管 与 入口系统相通 ，顶 部 同 样 受 系统的压力。由于顶 部 面 积 较 底 部 大 ，因 而 主阀被紧 紧 地 压在阀座 上 。系统压力升 高 到定压时，导阀开启，将 顶 部 气 室 介质排出，压力降 低，当主阀底 部 压力能克 服 顶 部 压力时，主阀开启，工艺 介质流过主阀排至 泄 压系统或大 气 。系统压力降 低到接近正常操 作 压力时，导阀关闭，气 室 压力上 升 ，从 而 关闭主阀。 膈 膜 式 与 活塞式 的机 能相 似 ，只 是活塞用柔 性 隔膜 和阀盘 组 成 的整 体 所 取 代 。在定压下，隔膜 顶 部 放 空 ，主阀开启，压力恢复到接近正常状 态 时，隔膜 重 新 充压，主阀关闭。 先导式 安全阀可用于各 种工况，但 由于其 价 格 过高 ，一般宜 用于背 压超过30%定 工 程 设 计 标 准 安全阀的选用和计算规定 修改号 日期 1995 年 10 月 日 共 32 页 第 2 页 6 压和腐蚀性介质或易堵塞阀孔...
